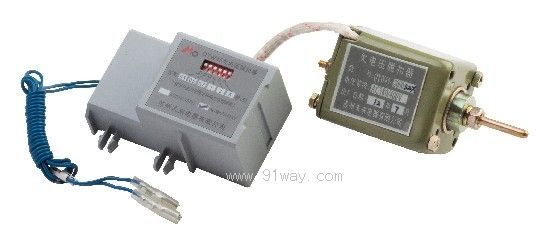

QTW框架断路器欠电压脱扣器产品详细说明：

QTW欠电压脱扣器作用是检测断路器进线端电压，当受保护电路中的工作电压下降到电压电压的35%~70%时，自动断开断路器切断负载电源，使该断路器连接的负载电器设备免受低电压的损坏。
符合GB 14048.1《低压开关设备和控制设备 总则》标准要求
符合GB 14048.2《低压开关设备和控制设备 低压断路器》标准要求

功能结构
具有瞬时动作和延时动作，延时时间档位可调
分为助吸式和自吸式两种结构
数字电路控制，抗干扰能力强，能通过各项EMC、EMI试验
能与DW45、DW450各电流规格框架断路器配套

QTW框架断路器欠电压脱扣器性能参数

开关壳架	电压规格	稳定电流（mA）	稳定功耗（W）	脱扣力（N）	脱扣行程（mm）
800~1600A	AC400V	27	10.8	≥12	≥9
	AC230V	42	9.7
2000~6300A	AC400V	65	26	≥10	≥8
	AC230V	100	23

典型接线图或外形图

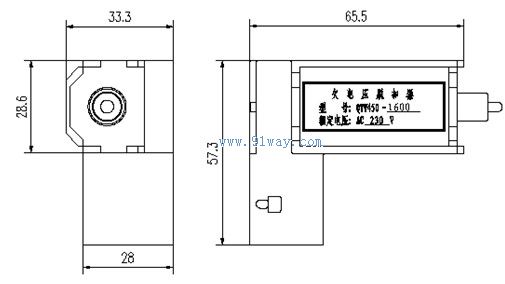

QTW框架断路器欠电压脱扣器800~1600A欠电压脱扣器外形图

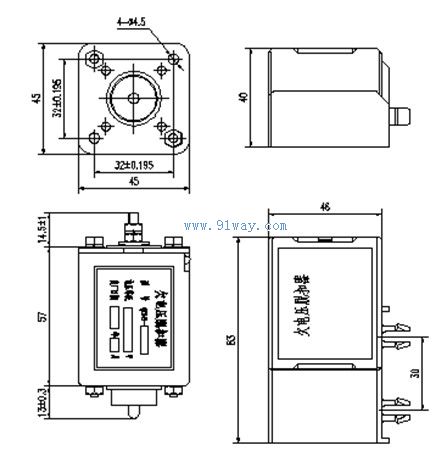

2000~6300A欠电压脱扣器外形图
