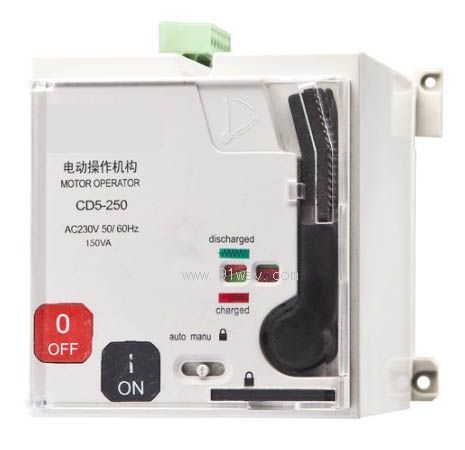

CD5电动操作机构产品详细说明：

CD5电动操作机构是适用于250~630A电子式、智能化塑壳断路器本地或远距离电动操作的专用机构, 可实现各类用电设备的远程或集中控制。

功能结构
弹簧储能式结构，主要适用于各类需快速合闸的特殊场合
合闸时间＜0.1s，
具备安全挂锁功能
适用于高端场合

CD5电动操作机构性能参数

额定工作电压	AC230V、AC400V
额定绝缘电压	500V
额定电压频率	50Hz/60Hz
额定工作制	短时工作制
工频耐压	1890V，历时1min
冲击耐受电压	4.5KV
工作温度	-5~40℃
耐热性	50℃，湿度90%

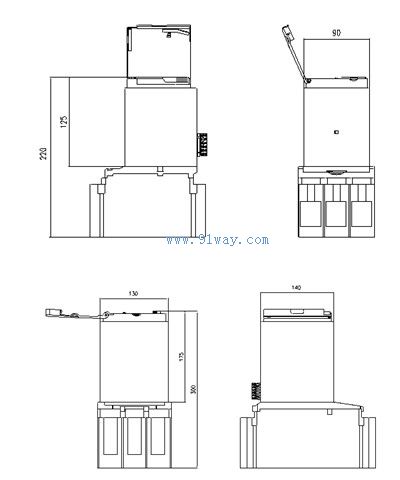

电操外形图

外接电路图
