产品名称：

130LYX系列稀土永磁直流力矩电动机

型号规格：

放大图片

产品类别：

常规产品 -- 电机产品 -- 直流力矩电机

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13901609058

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

130LYX系列稀土永磁直流力矩电动机产品详细说明：

130LYX系列稀土永磁直流力矩电动机采用稀土永磁体——钕铁硼NdFeB或稀土Sm2（CoCuFeZr）17材料制成，具有快速响应、低转速、大力矩、特性线性度好、力矩波动小等特点；而且结构简单、紧凑，是一种高精度伺服系统功率元件。
根据用户要求，电机可配低测速发电机或光电编码器组成合单元，并可结合伺服驱动器，形成高精度宽调速或位置伺服系统。

130LYX系列稀土永磁直流力矩电动机技术参数

型号	峰值堵转				最大空载转速	连续堵转				转矩灵敏度	反电势系数	电枢转动惯量	电磁时间常数	质量
	转矩	电流	电压	功率	最大空载转速	转矩	电流	电压	功率	转矩灵敏度	反电势系数	电枢转动惯量	电磁时间常数	质量
	（N·M）	（A）	（V）	（W）	（r/min）	（N·M）	（A）	（V）	（W）	N.m/A	v/r. min^-1	kg.m2x10^-5	ms	Kg
130LYX01	5.5	10	27	270	420	2.3	4.17	11.25	46.91	0.550	0.06	226	1.5	3.1
130LYX02	5.5	5.85	48	280.8	420	2.3	2.44	20	48.8	0.940	0.11	226	1.5	3.1
130LYX03	8.25	11.3	27	305.1	330	3.44	4.7	11.25	52.9	0.730	0.08	345	1.5	3.5
130LYX04	8.25	6.7	48	321.6	330	3.44	2.8	20	56	1.231	0.15	345	1.5	3.5
130LYX05	11	15	27	405	300	4.85	6.25	11.25	70.31	0.733	0.09	455	2	4.8
130LYX06	11	8	48	384	300	4.85	3.33	20	66.6	1.375	0.15	455	2	4.8

外形及安装尺寸：
1．组装图

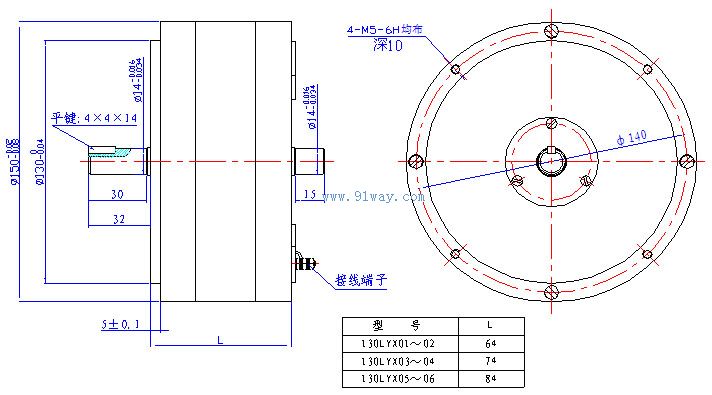

（a）端部止口及螺孔安装，安装形式如（图1）

（图1）

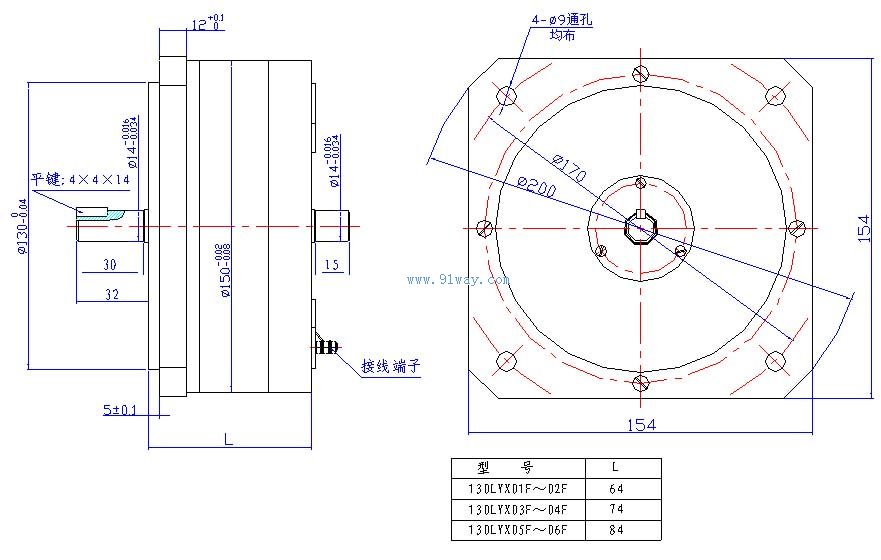

（b）方形凸缘安装，安装形式如（图2）

（图2）

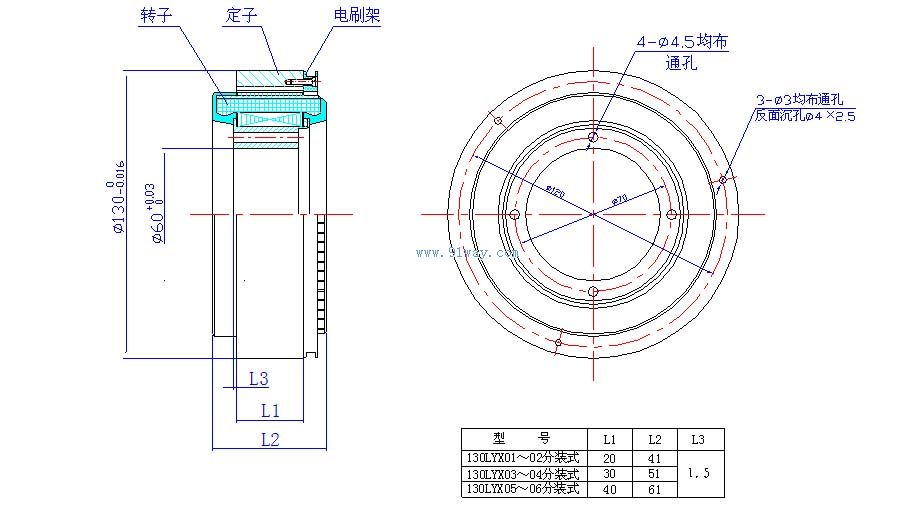

2．分装式
安装尺寸应符合（图3）

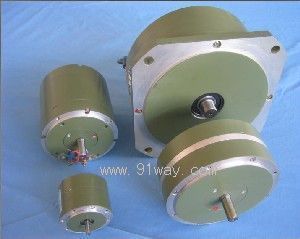

130LYX系列稀土永磁直流力矩电动机（示意图）
