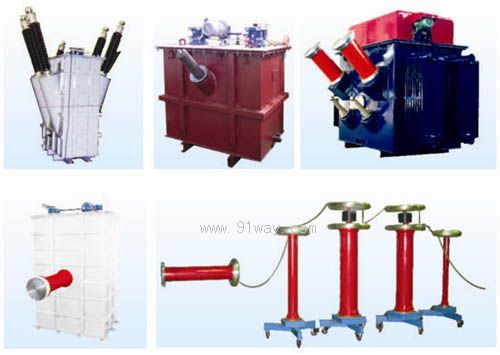

YDX系列工频谐振试验变压器产品详细说明：

YDX系列工频谐振试验变压器主要用于电力电缆，发电机组、电力电容器及大电容量试品的交流耐压试验。适用于发电厂、电缆制造厂及电力电容器厂等制造企业。

性能：
较小的体积、较低的容量、较好的电压波形满足大容量高电压设备耐压试验。

YDX系列工频谐振试验变压器特点：

1 、通过调节铁芯气隙改变本装置的电感量达到与大电容量试品进行谐振；
2 、取用电源容量仅为输出容量的1/Q；
3 、重量约为传统工频试验变压器设备的1/5～10；
4 、试品击穿时无暂态过电压；
5 、适用范围广，现场应用灵活性大，试品电容范围大；
6 、试品击穿时，谐振条件被破坏，短路电流会自动降低到最小值，流过故障点短路电流小；
7 、配套整流装置可作为直流耐压试验装置；
8 、配置合适的补偿电抗器可以对集合式电容器进行级间交流耐压试验（最大单相10000kVar ，三相20000kVar ) ，对于水电发电机组容量可达600MW ，对于火电发电机组容量可达900MW ）。

YDX系列工频谐振试验变压器主要技术参数：

型号规格Model	额定容量Rated Capacity(KVA)	低压输入电压Low Input Voltage(KV)	高压输出电压High Output Voltage(KV)	长（mm)	宽（mm)	重量Weight(kg)
YDX 1200／12	1200	0.38	12	1150	1610	2300
YDX 1500／12(20)	1500	0.38	12(20)	1300	1800	2560
YDX 70／35	70	0.22	35	560	827.5	285
YDX 105／35	105	0.22	35	600	940	385
YDX 270／35	270	0.22	35	836	1060	900
YDX 350／35	350	0.38	35	836	1110	850
YDX 800／40	800	0.38	40	836	1200	900
YDX 250／50	250	0.22	50	836	1130	800
YDX 275／50	275	0.22	50	750	1020	720
YDX 500／50	500	0.38	50	1150	1150	1050
YDX 750／50	750	0.38	50	1150	1150	1230
YDX 560／70	560	0.38	70	1150	1150	2438
YDX 300／100	300	0.22	100	820	1100	750
