产品名称：

60ST-M系列交流伺服电机

型号规格：

200-600W

放大图片

产品类别：

常规产品 -- 电机产品 -- 交流伺服电机

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13901609058

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

60ST-M系列交流伺服电机产品详细说明：

60ST-M系列交流伺服电机技术数据(Servo Motor Specifications)：

规格/型号	60ST-M00630	60ST-M01330	60ST-M01930
额定功率Rated Power(w)	200	400	600
额定转矩Rated Torque(N.m)	0.64	1.27	1.91
最大转矩Max Torque(N.m)	1.91	3.82	5.73
额定转速Rated speed(r/min)	3000	3000	3000
最大转速Max speed(r/min)	3600	3600	3600
额定电流Rated Current(A)	1.27	2.5	3.73
最大电流Max Current(A)	3.69	7.33	11.0
转子转动惯量Rotor Inertia（kg.cm2）	0.17	0.30	0.44
电机重量Motor Weight(kg)	1.0	1.4	1.8
负载惯量	≤电机转子惯量的10倍
速度/位置检测器	增量型光电编码器;2500p/rev.
结构	全封闭、自冷却（防护等级IP65）
工作电压AC	单相220V-15%-+10% 50/60Hz(300V)
工作方式	连续
绝缘等级	B
周围温度	0-40°C（不结冰），保存：-25-70°C（不结冰）
周围湿度	80%RH以下（不凝水），保存：90%RH以下（不凝水）
环境条件	室内（不直接受阳光照晒），远离腐蚀性气体、可燃物等
高度	海拔5000m以下
振动	轴向：24.5m/S2 径向：49 m /S2

接线方式（Wiring Diagram）：
电机线 Motor Line

插件芯编号	1	2	3	4
内容	U红	V黄	W蓝	GND黄/绿

编码器线Encoder Line

编号	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15
内容	A+	A-	B+	B-	Z+	Z-	U+	U -	V +	V-	W+	W-	VCC	GND	接地

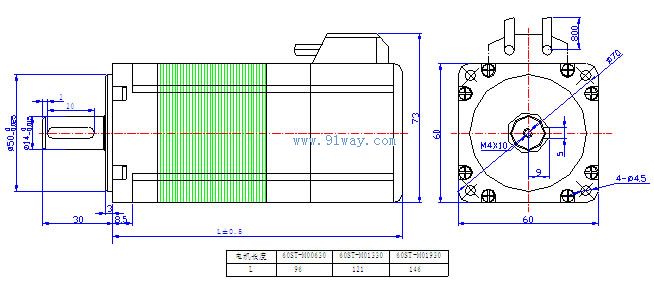

60ST-M系列交流伺服电机外形图Figure：

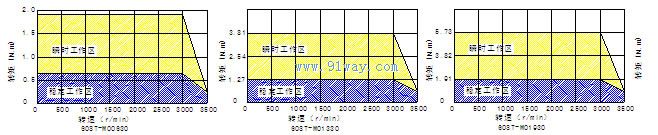

60ST-M系列交流伺服电机转矩特性(Pull-out Torque-speed curve)：

制动电机使用说明：
1、带制动功能的60系列伺服电机的机身长度比标准电机长55mm；
2、电机运转前请把制动器的控制线接到24VDC电源上（电流要求2A）, 制动器的控制线不分正负。
伺服电机安装注意事项：
1、在安装/拆卸耦合部件到电机轴伸上时，不要用力敲打，防止电机另一端的编码器损坏；
2、尽量使同心度做到最佳，延长电机寿命。

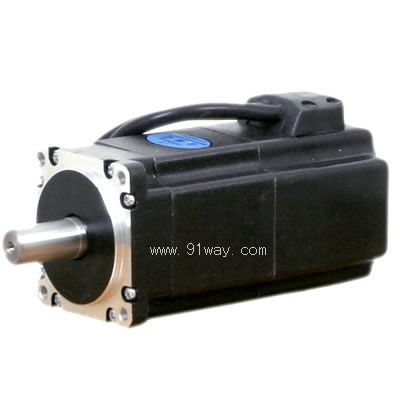

60ST-M系列交流伺服电机（示意图）
