产品名称：

110ST-M系列交流伺服电机

型号规格：

110ST-M系列交流伺服电机

产品类别：

常规产品 -- 电机产品 -- 交流伺服电机

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13901609058

更多分享

产品简介：

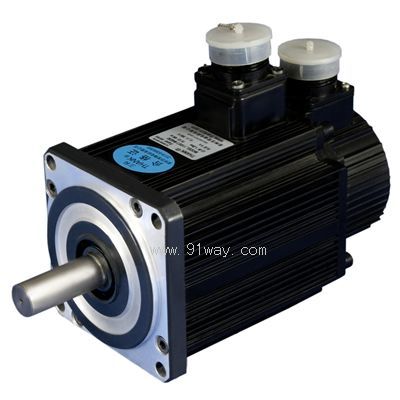

（点击小图查看大图）

110ST-M系列交流伺服电机产品详细说明：

110ST-M系列交流伺服电机技术数据(Servo Motor Specifications)：

规格/型号			110ST-M4020		110ST-M4030	110ST-M5015	110ST-M5030	110ST-M6030
额定功率Rated Power(w)			800		1200	750	1500	1600
额定转矩 Rated Torque(N.m)			4.0		4.0	5.0	5.0	6.0
最大转矩Max Torque(N.m)			12.0		12.0	15.0	15.0	18.0
额定转速 Rated speed(r/min)			2000		3000	1500	3000	3000
最大转速 Max speed(r/min)			2500		3500	2000	3500	3500
额定电流Rated Current(A)			3.5		5.0	3.0	6.0	6.6
最大电流Max Current(A)			10.5		15.0	9.0	18.0	19.8
转子转动惯量Rotor Inertia（kg.cm2）			6.5		6.5	8.2	8.2	9.9
电机重量 Motor Weight(kg)			5.0		5.0	5.7	5.7	6.0
速度/位置检测器			增量型光电编码器;2500p/rev.
结构			全封闭、自冷却、（防护等级IP65）
工作电压AC			三相220V-15%-+10% 50/60Hz(300V)
工作方式			连续
绝缘等级			F
环境		周围温度		0-40°C（不结冰），保存：-25-70°C（不结冰）
		周围湿度		80%RH以下（不凝水），保存：90%RH以下（不凝水）
		环境条件		室内（不直接受阳光照晒），远离腐蚀性气体、可燃物等
		高度		海拔5000m以下
		振动		轴向：24.5m/S2 径向：49 m /S2

接线方式Wiring Diagram:
电机航插 Motor Line

航插芯编号	1	2	3	4
内容	GND	U	V	W

编码器航插 Encoder Line

编号	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15
内容	接外壳	VCC	GND	A	B	Z	A’	B’	Z’	U	V	W	U’	V’	W’

110ST-M系列交流伺服电机转矩特性(Pull-out Torque-speed curve)：

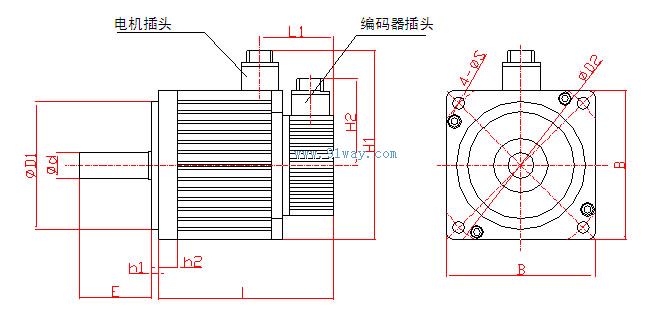

外形图Figure：

外形尺寸: *表中所列为代表性产品,可根据用户要求订作.

尺寸型号	D1	B	d h6	E	h1	h2	H1	H2	L1	L	D2	S
110ST-M4020 110ST-M4030	95h6	110	19	52.8	5	14	142	90	84	184.5	130	9
110ST-M5015 110ST-M5030	95h6	110	19	52.8	5	14	142	90	84	200	130	9
110ST-M6030	95h6	110	19	52.8	5	14	142	90	85	217.5	130	9

110ST-M系列交流伺服电机

110ST-M系列交流伺服电机（示意图）
