TS40系列可控硅快速投切开关产品详细说明：

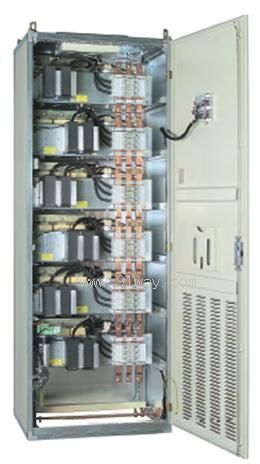

TS40系列可控硅快速投切开关用于动态功率因数补偿设备中的无触点、高可靠性的快速投切，可直接替代传统的接触器或普通晶闸管，特别适用于需要快速而无磨损的切换场合，典型应用包括起重设备、电梯和电焊机设备等。

TS40系列可控硅快速投切开关与传统切换开关相比较，具有以下优点：
1 电压过零切换，无冲击电流；
2 完整紧凑的结构，每组由两个独立模块组成，模块内含有控制电路、功率元件和散热器；
3 内置触发及保护电路，全正弦波切换，无谐波产生实现晶闸管模块智能控制；
4 与普通晶闸管开关模块相比，低发热，无需轴流风机主动散热，无机械磨损，运行无噪声，组件免维护，使用寿命长；
5 自带辅助控制电源，可直接配接各种输出接口的无功补偿控制器；
6 很短的切换时间延迟，可以实现功率因数的“实时”动态补偿，实现电容器的平滑切换；
7 精确的过零移相控制，反应时间快速，反应时间小于15MS，导通压降低，可减少开关损耗；
8 安装简便，与各种接触器安装类似

型号命名规则：
TS 40 □ D □ □
40: 系统电压 400V
□：接线方式：3: 三相星接 2：三相角接
□: 控制补偿容量：Kvar 30/50/75等
□: 控制板类型 S:有源板

TS40系列可控硅快速投切开关技术参数：
额定工作电压： 220 V~420 VAC
工作频率： 50/60Hz ±3Hz
控制电压： 12VDC / Is=15mA
回路导通损耗： 1.9W/A
模块工作功耗： 6VA
工作温度范围： -10℃~+45℃
存储温度： -40℃~+85℃
湿度：应能承受GB/T 2423.9 规定的恒定湿热试验试验温度40℃±2℃、相对湿度93%±3%、试验时间48h
安装：垂直安装，上下部爬电距离≧150mm
接线：采用上部的M6环形端子
连接螺丝力矩： 3Nm

安装步骤：
1 检查设备的设计，保证设备在供电电压为380V或220V系统下使用
2 取下补偿单元回路和二次控制回路的熔断器
3 TS系列可控硅快速投切开关要垂直摆正，并保证装置足够的冷却条件
4 按住正面塑料罩盖的卡簧，取下罩盖
5 根据接线图接线
6 塑料罩盖安装到位
7 把熔断器依次插入，注意此时电容器即被通电
8 主回路通电后，即可投入运行，注意：通电前要保证模块是处于关断状态的

使用注意事项：
要根据补偿功率选择正确的模块型号，确保模块电流容量处于额定安全使用范围内
本设备设计用于380V AC系统，不可超压使用，以避免模块永久性失效，投入前务必检查系统电源电压是否处于模块工作电压范围内
开关安装于屏柜内时要注意通风条件，不可工作于完全密闭的屏柜内
设备不可工作在有腐蚀性气体存在的场合，在环境湿度较大的情况下要注意扎线的绝缘
在加电工作前，要仔细检查接线可靠程度，连线正确与否
开关通电前，要保证控制端子处于关断状态
