特点和用途:

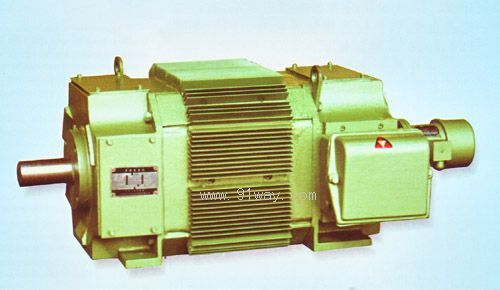

ZBL4系列全封闭直冷式直流电动机是在Z4系列强迫风冷式直流电机的基础上新开发的产品。它除了具备原来Z4系列电机所特有的体积小，重量轻，输出功率大，完全适用于静止整合电流供电等特点，还具有封闭的机壳，因此尤为适用于尘埃及金属切屑等场所。
ZBL4系列全封闭直流电动机采用全迭片式机座，因此适用于静止整流器供电之工况，并可承受整体机座所不能达到的电流变化率，定子采用八角形结构，空间利用率极高，磁极安装定位精确，并采用计算机辅助设计，使电器参数控制适当，因而电机的换向性能良好，机座外表面有特制的散热筋，增加了电机的有效散热表面积。从而提高了电机有效体积下的输出功率。
电机采用F极绝缘材料。绝缘结构新颖可靠，保证绝缘性能稳定和散热良好。
额定电压为400伏或440伏的电动机，在三相全控桥式整流电源供电及不外接直流平波电抗器的条件下，可长期稳定的运行。额定电压为160伏的电动机由单相桥式整流电源供电，此时是抑制脉动电流，电机回路中须接入直流平波电抗器，其电感值见技术数据表。

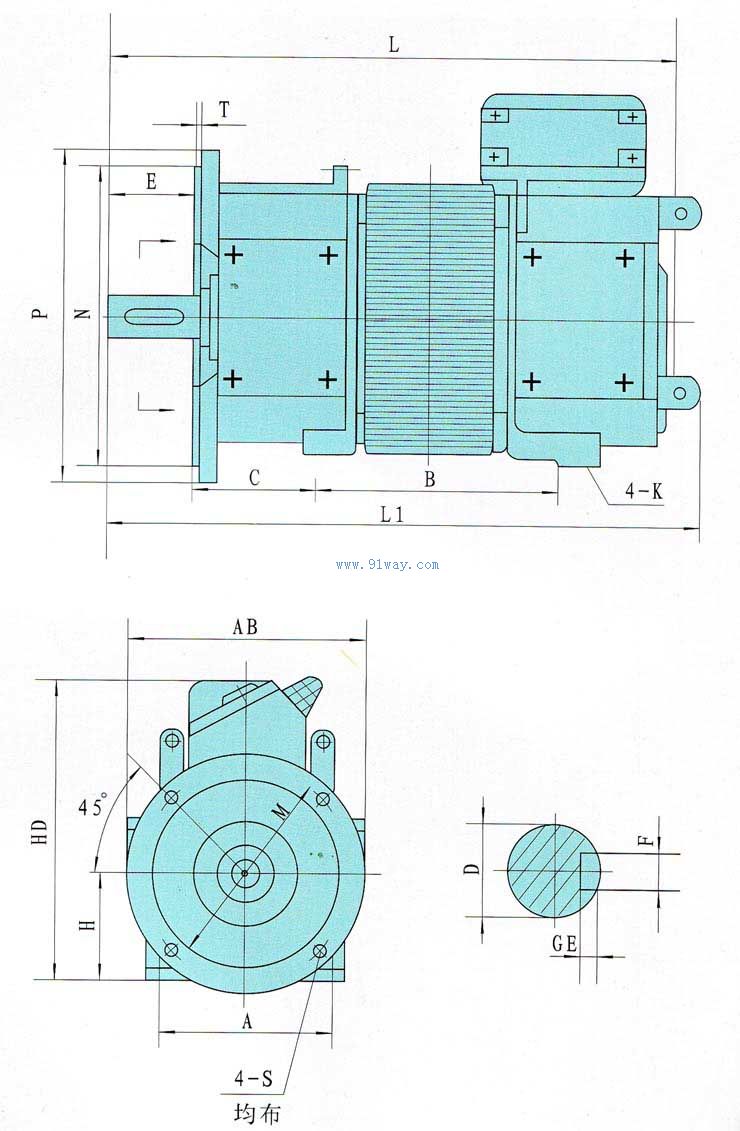

本系列电机的安装尺寸除了两底脚孔间轴向尺寸“B”之外，均符合国际标准IEC72

型号说明:
例：Z BL 4 - 1 80 - 2 1
Z:直流电机;BL:全封闭自冷式;4:第四次系列设计;180:电机中心高（毫米）;2:点数铁心长度代号**;1:端盖代号*.

电机性能:

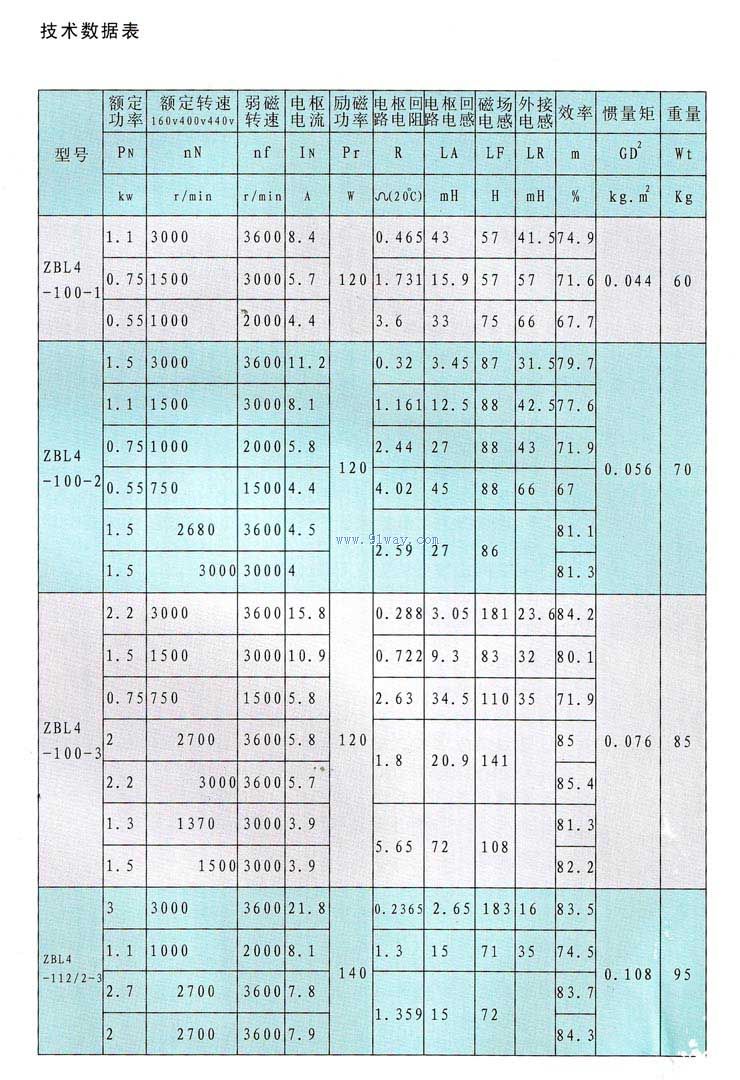

1.技术数据表中的数据应按下列使用条件工作
a．海拔不超过1000米;
b．周围空气温度不大于40摄氏度;
c．工作环境不应含有酸性，碱性或其他对绝缘有腐蚀作用的气体;
d．电机为连续工作制（S1）;
e．电机的电枢回路和励磁回路可由静止整流电源供电，也适应由直流发电机供电;
f．本系列电机性能均符合国家标准GB755-87《旋转电机基本技术要求》也参照国际电工委员会标准IEC34-1或德国国家标准DIN57530的要求考核.
2.电机标准额定电压为160伏440伏，也可根据具体情况派生出220伏，400伏或其他电压;
3.电机的额定转速有3000，1500，750转/分，共4档。减少励磁电压为恒功率调速，调速范围见技术数据表，降低电枢电压为恒转矩调速。在电枢电流连续的条件下，其最低转速为20转/分，此时仍能维持额定转矩，转速平稳;
4.标准励磁电压为180伏，其他励磁电压也可协商,为了确保励磁系统绝缘的可靠性，在断开励磁回路时，须在励磁绕组两端并联一个释放电阻，以防止自感电势，在标准励磁电压时其值约为七倍励磁绕阻电阻（冷态），励磁电压高于标准值时，并联释放电阻值可小于七倍，反之大于七倍;
5.电机的出线盒内提供有接地标志接线柱;

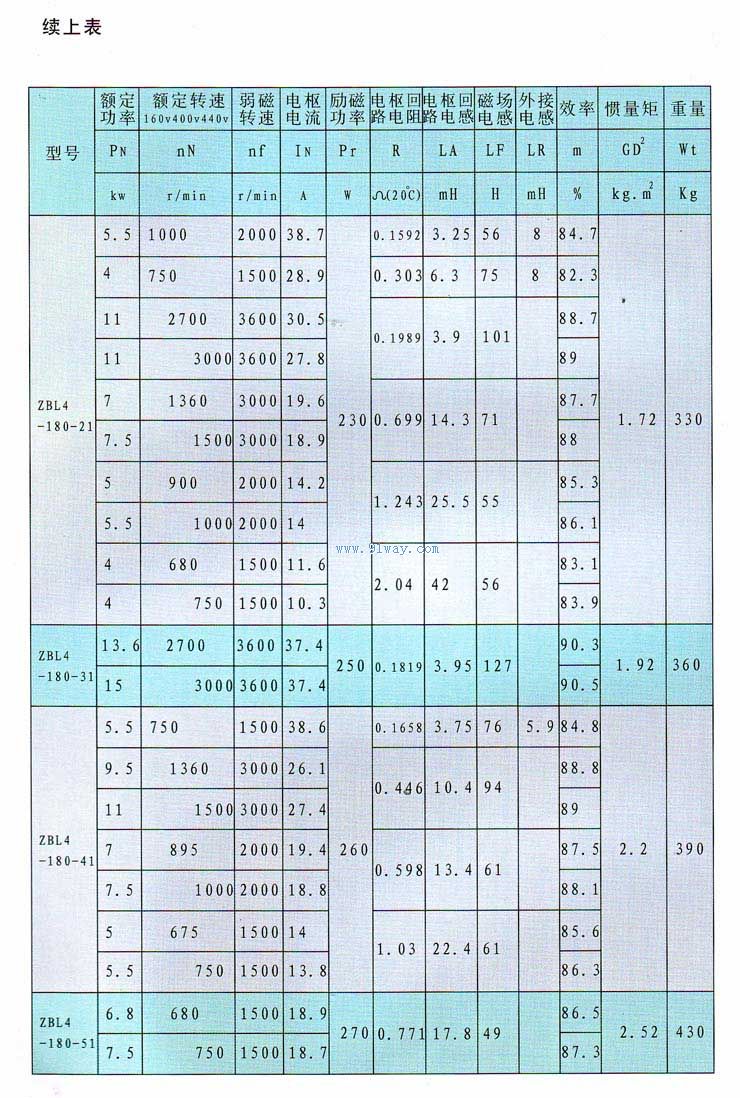

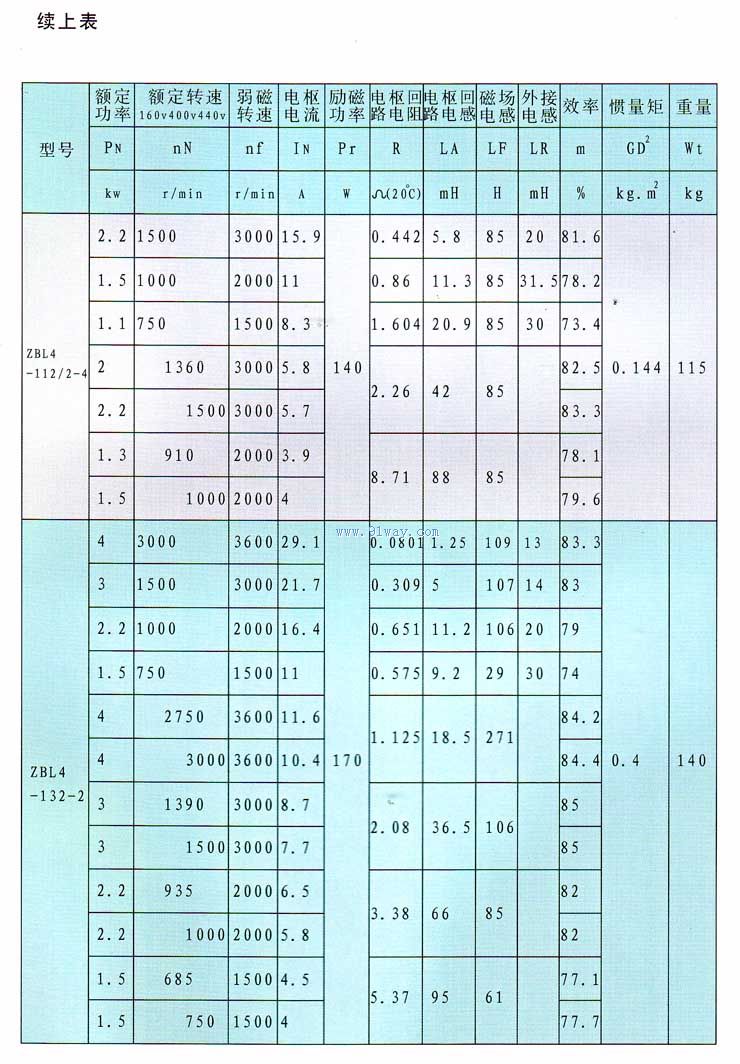

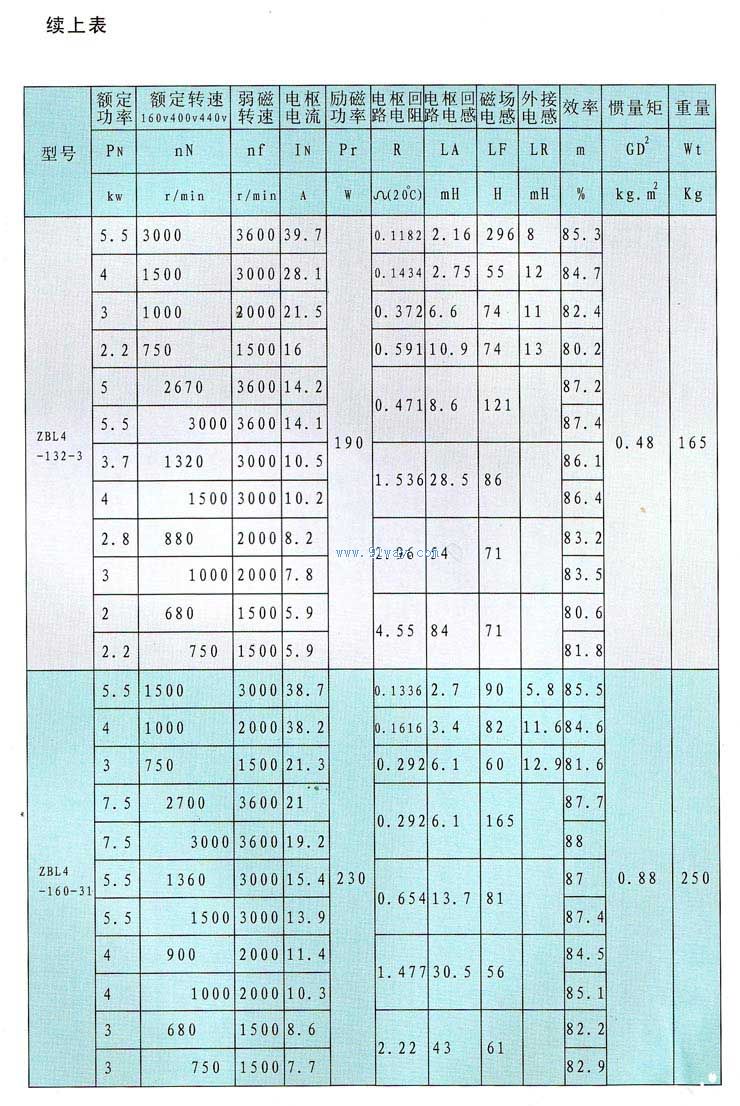

6.技术数据表中的效率值为额定功率，额定电压和转速时的效率，它包括励磁损耗.

结构简介:
1．电机的防护等级为IP44;
2. 电机的冷却方式为IC0041全封闭自冷式;
3. 电机的安装方式符合国际GB997-81规定，有IMB3，IMB5，IMB35，IMV1，IMV15，IMV3IMV36等;
4. 电机的机壳外表面有散热筋，出线盒在换向器侧端盖上方;
5. 电机非转动侧可配带测速发电机，编码器等附件.
五 订货说明:
1. 订货前，请先查阅产品目录，明确所需产品的规格型号等数据，如所需规格与目录中有所出入，或有特殊要求，请事先提出具体而明确的要求，与我厂有关部门协商，经同意后签订合同或试定协议。
2. 订货时请注明电机型号，功率，电压，转速，工作制，结构类型，励磁方式，励磁电压，出轴数，出线盒位置，以及所需配装的附件，备品名称等
3. 如使用环境特殊，需要湿热带型，原型号后面请注明“TH”
