产品名称：

YTSJ系列紧凑型变频调速三相异步电动机

型号规格：

放大图片

产品类别：

南洋电机 -- 电机产品 -- 交流变频电机

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13901609058

91way@163.com

更多分享

产品简介：

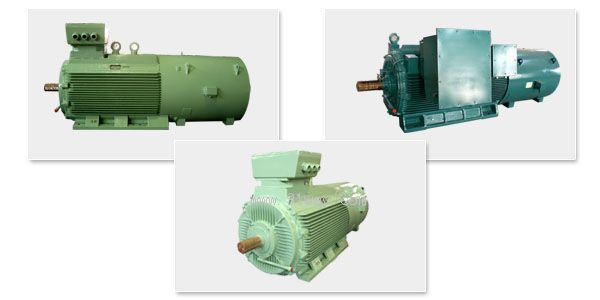

（点击小图查看大图）

YTSJ系列紧凑型变频调速三相异步电动机产品详细说明：

YTSJ系列紧凑型变频调速三相异步电动机具有体积小、转矩大、过载倍数高等一系列特点。适用于各种需要调速的工业装置中，如起重设备、机床设备等。

电机性能：
电机功率在400kW以下时，额定电压为380V，此时一般为△接法，当功率在400kW及以上时，额定电压为660V，此时一般为Y接法。电机的额定频率为50Hz，也可根据需要选择20Hz、25Hz、33.3Hz。在开环U/f控制情况下，3Hz到额定频率为恒转矩调速，额定频率到给定最高频率为恒功率调速；在矢量控制的条件下，恒转矩调速范围可以扩大到从零速到基速。
电机的基准工作制为S1，也可根据需要采用其它工作制，此时技术数据表中的电机功率与电机型号对应关系可能有所变动。
通用型电机的绝缘等级一般为F级，也可根据需要采用H级，飞剪等特殊用途电机统一采用H级，特殊设计的绝缘结构对变频器输出的高载波频率电压具有良好的适应性。
YTSJ系列紧凑型变频调速三相异步电动机具有较强的过载能力，额定频率时能承受的过载倍数见技术数据表，历时1min。
电机的标准防护等级为IP23，但如果加装空水冷却器或空空冷却器，电机防护等级可提高到IP44、IP54等。
电机的标准冷却方式为强风冷却IC06，但也可根据需要做成带独立冷却器冷却或管风冷却等。
电机标准出线方向为上出线（从轴伸侧视之），在安装独立冷却器情况下也可以按用户需要改为左出线或右出线。
电机非轴伸端可以安装编码器、超速开关等附件。电机内部可安装测温元件及空气加热器。
YTSJ系列紧凑型变频调速三相异步电动机配置冷却风机电压为三相380V，其中H315机座号风机功率为7.5kW；H250机座号风机功率为3kW。

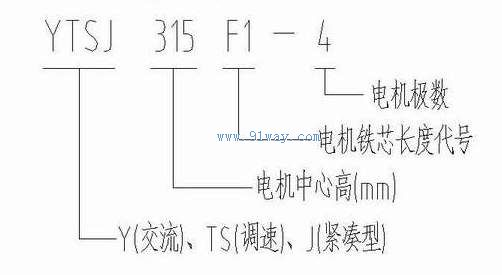

型号说明：

结构简介:
YTSJ系列紧凑型变频调速三相异步电动机(以下简称电机)以其独特的内部风路结构和优良可靠的绝缘结构，有效改善了电机的散热效果，因而提高了材料的单位体积利用率，使之与普通电机相比，相同转矩所对应的电机中心高能减小一到二档。
YTSJ系列紧凑型变频调速三相异步电动机是为配合国内外各类高性能的IGBT脉宽调制变频器而特殊设计的，使用时一般不需配用外接滤波器。

备注:
本样本仅供用户选型参考，其中数据根据需要可能会进行修改，恕不另行通知。
订货时用户需注明电机型号、额定功率、额定电压、额定频率或转速、安装型式、防护等级、冷却方式及出线方向，如有特殊要求，请在订货前提出。

表一（20Hz时同步转速600r/min，最高频率50Hz）
电机型号	标称功率(kW)	额定电流		额定转矩	允许最大过载	转差率(%)	转动惯量	重量
		(A)		(N·m)	倍数（倍）		(kg·m2)	(kg)
		380V	660V
YTSJ250E-4	85	150		1353	2.1	3	2.5	1050
YTSJ250D-4	105	195		1671	2.2	3.4	3.5	1195
YTSJ250C-4	145	265		2308	2.2	3	4	1360
YTSJ250B-4	180	330		2865	2.2	3.3	5	1580
YTSJ315H-4	235	445		3740	2.2	2.7	7.5	1755
YTSJ315F1-4	295	550		4695	2.4	2.6	9	2120
YTSJ315E-4	335	610		5332	2.3	2.7	11	2550
YTSJ315C-4	450		485	7163	2.5	2.2	14	3070

表二（25Hz时同步转速750r/min，最高频率63.3Hz）
电机型号	标称功率(kW)	额定电流		额定转矩	允许最大过载	转差率(%)	转动惯量	重量
		(A)		(N·m)	倍数（倍）		(kg·m2)	(kg)
		380V	660V
YTSJ250E-4	105	185		1337	2.2	2.7	2.5	1050
YTSJ250D-4	140	255		1783	2.2	2.7	3.5	1195
YTSJ250C-4	175	315		2228	2.3	2.8	4	1360
YTSJ250B-4	240	435		3056	2.3	3	5	1580
YTSJ315H-4	290	540		3693	2.4	2.1	7.5	1755
YTSJ315F2-4	390	710		4966	2.4	2.1	10	2310
YTSJ315E-4	480		520	6112	2.5	1.9	11	2550
YTSJ315C-4	560		605	7131	2.5	1.7	14	3070

表三（33.3Hz时同步转速1000r/min，最高频率70Hz，其中H315E-4及H315C-4最高为66Hz）
电机型号	标称功率(kW)	额定电流		额定转矩	允许最大过载	转差率(%)	转动惯量	重量
		(A)		(N·m)	倍数（倍）		(kg·m2)	(kg)
		380V	660V
YTSJ250E-4	170	315		1624	2.1	1.9	2.5	1050
YTSJ250D-4	220	405		2101	2.2	2	3.5	1195
YTSJ250C-4	260	470		2483	2.1	2.1	4	1360
YTSJ250B-4	300	535		2865	2.1	2.4	5	1580
YTSJ315H-4	400		425	3820	2.4	1.6	7.5	1755
YTSJ315F1-4	500		520	4775	2.4	1.6	9	2120
YTSJ315E-4	600		625	5730	2.5	1.5	11	2550
YTSJ315C-4	750		800	7163	2.5	1.3	14	3070

表四（50Hz时同步转速1500r/min，最高频率：H250的为100Hz，H315的为80Hz，其中H315E-4最高为66Hz）
电机型号	标称功率(kW)	额定电流		额定转矩	允许最大过载	转差率(%)	转动惯量	重量
		(A)		(N·m)	倍数（倍）		(kg·m2)	(kg)
		380V	660V
YTSJ250E-4	250	450		1592	2.1	1.5	2.5	1050
YTSJ250D-4	300	530		1910	2	1.7	3.5	1195
YTSJ250C-4	360	635		2292	2	1.6	4	1360
YTSJ250B-4	450		455	2865	2.1	1.6	5	1580
YTSJ315H-4	600		630	3820	2.5	1	7.5	1755
YTSJ315F2-4	730		760	4648	2.5	0.9	10	2310
YTSJ315E-4	830		835	5284	2.4	1.2	11	2550

YTSJ系列紧凑型变频调速三相异步电动机技术数据表B(适用于飞剪等特殊用途的电机)

表一（20Hz时同步转速600r/min，最高频率50Hz）
电机型号	标称功率(kW)	额定电流		额定转矩	允许最大过载	转差率(%)	转动惯量	重量
		(A)		(N·m)	倍数（倍）		(kg·m2)	(kg)
		380V	660V
YTSJ250E-4	55	115		875	3.1	1.9	2.5	1050
YTSJ250D-4	75	150		1194	3.1	2.2	3.5	1195
YTSJ250C-4	105	205		1671	3	2	4	1360
YTSJ250B-4	135	255		2149	3.1	2.3	5	1580
YTSJ315H-4	170	335		2706	3.2	1.9	7.5	1755
YTSJ315F1-4	230	445		3361	3.1	2	9	2120
YTSJ315E-4	260	485		4138	3	2	11	2550
YTSJ315C-4	400		440	6367	3.2	1.9	14	3070

表二（25Hz时同步转速750r/min，最高频率63.3Hz）
电机型号	标称功率(kW)	额定电流		额定转矩	允许最大过载	转差率(%)	转动惯量	重量
		(A)		(N·m)	倍数（倍）		(kg·m2)	(kg)
		380V	660V
YTSJ250E-4	75	150		955	3.1	1.7	2.5	1050
YTSJ250D-4	105	205		1337	3	2	3.5	1195
YTSJ250C-4	130	250		1655	3	1.8	4	1360
YTSJ250B-4	180	340		2292	3.1	1.8	5	1580
YTSJ315H-4	230	445		2929	3	1.6	7.5	1755
YTSJ315F2-4	310	580		3947	3.1	1.6	10	2310
YTSJ315E-4	370	725		4711	3.2	1.4	11	2550
YTSJ315C-4	490		540	6239	3.2	1.5	14	3070

表三（33.3Hz时同步转速1000r/min，最高频率70Hz，其中H315E-4及H315C-4最高为66Hz）
电机型号	标称功率(kW)	额定电流		额定转矩	允许最大过载	转差率(%)	转动惯量	重量
		(A)		(N·m)	倍数（倍）		(kg·m2)	(kg)
		380V	660V
YTSJ250E-4	120	230		1146	3	1.3	2.5	1050
YTSJ250D-4	160	300		1528	3	1.6	3.5	1195
YTSJ250C-4	180	335		1719	3	1.6	4	1360
YTSJ250B-4	195	355		1862	3	1.5	5	1580
YTSJ315H-4	310	590		2961	3.1	1.2	7.5	1755
YTSJ315F1-4	385	715		3677	3.1	1.3	9	2120
YTSJ315E-4	480		515	4584	3.2	1.2	11	2550
YTSJ315C-4	600		670	5730	3.2	1	14	3070

表四（50Hz时同步转速1500r/min，最高频率：H250的为100Hz，H315的为80Hz，其中H315E-4最高为66Hz）
电机型号	标称功率(kW)	额定电流		额定转矩	允许最大过载	转差率(%)	转动惯量	重量
		(A)		(N·m)	倍数（倍）		(kg·m2)	(kg)
		380V	660V
YTSJ250E-4	175	330		1114	3	1.1	2.5	1050
YTSJ250D-4	195	360		1242	3	1	3.5	1195
YTSJ250C-4	240	435		1528	3	1	4	1360
YTSJ250B-4	300	535		1910	3	1	5	1580
YTSJ315H-4	500		540	3183	3.1	0.9	7.5	1755
YTSJ315F2-4	600		640	3820	3.2	0.8	10	2310
YTSJ315E-4	680		695	4329	3	0.9	11	2550

型号	A	B	C	D	E	F×GD	G	H	K
YTSJ250E-4	406	761	168	95	170	25×14	86	250	24
YTSJ250D-4	406	856	168	95	170	25×14	86	250	24
YTSJ250C-4	406	966	168	95	170	25×14	86	250	24
YTSJ250B-4	406	1116	168	95	170	25×14	86	250	24
YTSJ315H-4	508	694	216	120	210	32×18	109	315	28
YTSJ315F1-4	508	804	216	120	210	32×18	109	315	28
YTSJ315F2-4	508	874	216	120	210	32×18	109	315	28
YTSJ315E-4	508	954	216	130	250	32×18	119	315	28
YTSJ315C-4	508	1144	216	130	250	32×18	119	315	28

型号	L	AA	AB	AC	AD	HD
YTSJ250E-4	1320	108	493	315	360	1040
YTSJ250D-4	1420	108	493	315	360	1040
YTSJ250C-4	1530	108	493	315	360	1040
YTSJ250B-4	1680	108	493	315	360	1040
YTSJ315H-4	1400	125	624	340	400	1250
YTSJ315F1-4	1510	125	624	340	400	1250
YTSJ315F2-4	1580	125	624	340	400	1250
YTSJ315E-4	1700	125	624	340	400	1250
YTSJ315C-4	1900	125	624	340	400	1250

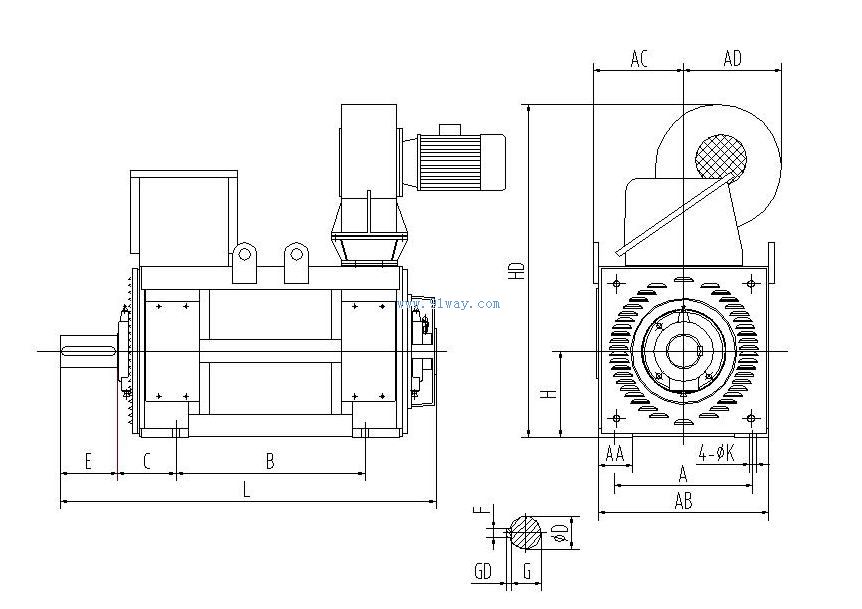

YTSJ系列紧凑型变频调速三相异步电动机（示意图）
