 产品名称： CM3DC系列直流断路器
型号规格： CM3DC系列直流断路器
  放大图片 放大图片
产品类别： 常规产品 -- 低压电器 -- 直流断路器
分栏标签
 参考价格： 厂价直销
产品品牌： 国产
产品产地： 江苏
分栏标签
 可供数量： 批量
供货周期： 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享
分栏标签
 产品简介：
（点击小图查看大图）
CM3DC系列直流断路器产品详细说明：
CM3DC系列直流断路器有100A、250A、400A、630A四个壳架，电流从10A~630A。

壳架等级额定电流Inm(A) 100 250 400 630 800
型号 CM3DC-100 CM3DC-250 CM3DC-400 CM3DC-630 CM3DC-800
串联极数 3 4 3 4 3 4 3 4 3 4
额定电流In (A) 10/16/20/25/32/
40/50/63/80/100		 16/20/25/32/40/50/63/
80/100/125/140/160/
180/200/225/250		 225/250/315/350/400 400/500/630 630/700/800
额定绝缘电压Ui (V) 1000 1000 1000 1000 1000
额定冲击耐受电压Uimp (V) 8000 8000 8000 8000 8000
额定工作电压Ue (V) DC500
DC750		 DC750
DC1000		 DC500
DC750		 DC750
DC1000		 DC500
DC750		 DC750
DC1000		 DC500
DC750		 DC750
DC1000		 DC500
DC750		 DC750
DC1000
飞弧距离 (㎜) ≯50 ≯50 ≯100 ≯100 ≯100
额定极限短路分断能力Icu(kA) DC500V 15 　 65 　 65 　 65 　 65 　
DC750V 5 15 40 50 40 50 40 50 40 50
DC1000V 　 5 　 40 　 40 　 40 　 40
额定运行短路分断能力Ics(kA) DC500V 100%Icu 　 100%Icu 　 100%Icu 　 100%Icu 　 100%Icu 　
DC750V 100%Icu 100%Icu 50%Icu 100%Icu 50%Icu 100%Icu 50%Icu 100%Icu 50%Icu 100%Icu
DC1000V 　 100%Icu 　 50%Icu 　 50%Icu 　 50%Icu 　 50%Icu
额定短路接通能力Icm(kA) 100%Icu 100%Icu 100%Icu 100%Icu 100%Icu
使用类别 A A A A A
电气寿命(次)1) 5000 5000 1000 1000 500
机械寿命(次)1) 免维护 10000 10000 5000 5000 3000
有维护 20000 20000 10000 10000 6000
外形尺寸
(㎜)		 宽(3极/4极) 75/100 107/142 150/198 182/240 210/280
长 130 165 257 270 280
高 60 103 106.5 110 115.5
注:
1)根据GB14048.1，术语“寿命”表示电器在修理或更换部件前完成的操作循环次数的概率。

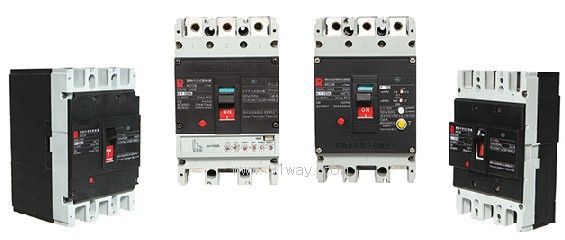

CM3DC系列直流断路器

CM3DC系列直流断路器
CM3DC系列直流断路器（示意图）
