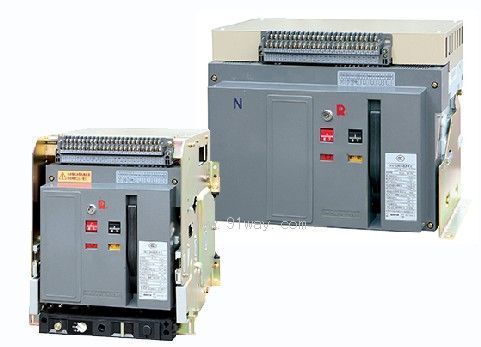

CW3G系列交直流隔离开关产品详细说明：

CW3G系列隔离开关是由相应的CW3系列断路器派生并保持了相同的外形尺寸及安装尺寸，主要安装在低压配电电路中作主电路的接通和断开，并可起隔离作用。其符号表示为 。
额定工作电流630A～2500A；
额定工作电压AC690V及以下，DC1000V及以下；
具有3极和4极；
抽屉式和固定式；
产品符合以下标准：
IEC60947-1G,B14048.1
IEC60947-3,GB14048.3

CW3G系列交直流隔离开关获国家强制性产品认证CCC标志。

型号				CW3G-2500
最大约定发热电流Ith (A)				2500
额定工作电流Ie(A)				630，800，1000，1250，1600，2000，2500
额定工作电压Ue(V)				AC50Hz/400、690
额定绝缘电压Ui(V)				1000
额定冲击耐受电压Uimp (V)				12000
极数				3、4
N极额定工作电流IN				100%Ie
额定短路接通能力Icm(kA)(峰值)		AC400V		143
		AC690V		143
额定短时耐受电流(1s)Icw(kA)(有效值)		AC400V		65
		AC690V		65
具有外部保护继电器，最大延时0.4s极限分断能力(kA)		AC400V		65
使用类别				AC-22A ，AC-23A
分闸时间(无附加延时)(ms)				30~40
合闸时间(ms)				最大70
电气寿命*（次）		AC400V		8000
		AC690V		2500
机械寿命* （次）		免维护		12500
		有维护		25000
外形尺寸				W	H	L
	抽屉式	水平(后置)	3P	347	438	395
			4P	442	438	395
		垂直(后置)	3P	347	438	395
			4P	442	438	395
	固定式	水平联接	3P	362	395	290
			4P	457	395	290
*注：根据GB14048.1-2006，术语“寿命”表示电器在修理或更换部件前能完成的操作循环次数的概率。
