产品名称：

NL型尼龙内齿联轴器

型号规格：

NL型尼龙内齿联轴器

产品类别：

常规产品 -- 机械传动 -- 齿式联轴器

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13371811002

更多分享

产品简介：

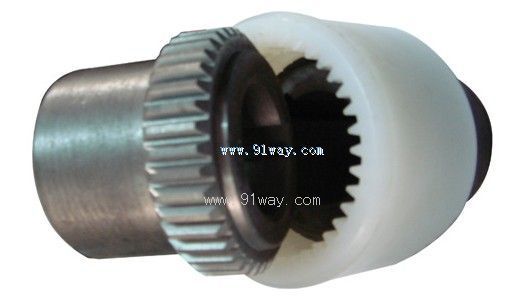

（点击小图查看大图）

NL型尼龙内齿联轴器产品详细说明：

特点及应用场合：
NL型尼龙内齿联轴器的内齿圈为尼龙材料。外齿齿形为直齿式，尺寸小、质量轻、转动惯量小、噪声小、装拆方便、不用润滑。用于小转矩、无冲击振动的水平轴联接。

NL型尼龙内齿圈齿式联轴器的参数和基本尺寸: mm

型号	公称扭矩 Tn Nm	许用转速 n r/min	主要尺寸							最大尺寸偏差			惯性扭矩 kg.cm2	重量 kg
			轴孔直径 d1 d2	轴孔长度 L1 L2	L	D	D1 D2	E	L4	轴向	径向	角度α°
NL1	40	6000	6 8 10	16 20 25 32	37 45 55 69	40	26	4	34	2	±0.3	1°	0.25	0.85
			12 14
NL2	100	6000	10 12 14 22	25 32 42 52	57 71 91 111	42	36	4	40	2	±0.4	1°	0.92	1.7
			16 18 20 24
NL3	160	6000	20 22 24	52 62	113 133	66	44	4	46	2	±0.4	1°	3.10	2.6
			25 28
NL4	250	6000	28 30 32	62 82	129 169	83	58	4	48	2	±0.4	1°	8.69	3.6
			35 38
NL5	315	5000	32 35 38	82 112	169 229	93	68	4	50	3	±0.4	2°	14.28	5.5
			40 42
NL6	400	5000	40 42 45	82 112	230	100	68	4	52	3	±0.4	2°	18.34	6.8
			48
NL7	630	3600	45 48 50	82 112	229	115	80	4	60	3	±0.6	2°	56.5	9.8
			55
NL8	1250	3600	48 50 55	112 142	229 289	140	96	4	72	3	±0.6	2°	98.55	26.5
			60 63 65
NL9	2000	2000	60 63 65	142 172	295 351	175	124	6	93	4	±0.7	2°	370.5	37.6
			70 71 75 80
NL10	3150	1800	70 71 75 80	142 172 212	292 352 432	220	157	8	110	4	±0.7	2°	1156.8	55

NL型尼龙内齿联轴器

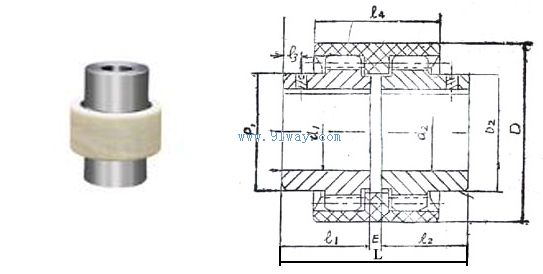

NL型尼龙内齿联轴器（示意图）
