产品名称：

202LY,250LY,J250LYX分装式永磁直流力矩电动机

型号规格：

放大图片

产品类别：

常规产品 -- 电机产品 -- 直流力矩电机

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13901609058

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

202LY,250LY,J250LYX分装式永磁直流力矩电动机产品详细说明：

202LY,250LY,J250LYX分装式永磁直流力矩电动机

产品型号	峰值堵转			连续堵转
产品型号	转矩 Nm	电流 A	电压 V	转矩 Nm	电流 A	电压 V
202LY001	9.8	10	27	4.9	4.5	15
250LY001	47	8.4	约60	23.5	4.2	约30
250LY003	60	13.5	60±9
J250LYX002	70	11	60±6
J250LYX02	50	11	60±6

J250LXY01,J250LXY02,J250LXY02A,J250LXY04,J250LXY04B,J250LXY04B1,J250LXY04A,
J250LXY04C,J250LXY04T1,J250LXY04T2,J250LXY05K,J250LXY06,J250LXY06A,J250LXY06H
J250LYX08,J250LYX10,J250LYX10C,J250LYX11,J250LYX12,J250LYX12A,J250LYX12B,
J250LYX14,J250LYX14Z,J250LYX16,J250LYX16A,J250LYX18,J250LYX20

型号	峰值堵转			连续堵转			最大空载转速	电枢电阻	电枢电感	转动惯量	重量	基本外形尺寸
	电压	电流	转矩	电压	电流	转矩	最大空载转速	电枢电阻	电枢电感	转动惯量	重量	（外径X内径X轴向长）
	V	A	N.m	V	A	N.m	r/min	Ω	mH	Kg.m²	Kg	mm
	±12.5%	—	≥	±12.5%	—	≥	±10%	±12.5%	±30%	≤	≤
J250LYX02A	54	7	28	27	3.5	14	110	7.2	15.5	6.80X10^-2	7.5	Ф250Xф150x52
J250LYX02B	25	6.5	9	18	4.5	6.5	135	3.66	5.8		4.7	Ф252Xф170x40
J250LYX02C				5	0.5	1.3	9	7.46	21.8	7.99x10^-2	15	Ф280Xф85x87
J250LYX03	27	11	35	15	5.9	18	70	2.38	5.7	5.20X10^-2	9	Ф250xФ145x60
J250LYX03A	48	12.4	47	18.7	4.9	18.5	98	3.68	7.4		8.96	Ф286xФ155x60
J250LYX03B	60	11.2	47	23.6	4.4	18.5	110	4.96	11.5		9	Ф286xФ155x60
J250LYX04	60	8	49	30	4.1	25	85	7.3	18	9.23X10^-2	18.25	Ф300xФ85x97
J250LYX04A	60	9	50	32	4.8	24	85	6.5	14.7	1.20X10^-1	12.5	Ф300xФ103x97
J250LYX04B	60	9	50	32	4.8	24	85	5.84	13.4	9.10X10^-2	12	Ф250xФ145x70
J250LYX04C	110	10.1	80	36	3.3	26	115	10.1	24.8	9.60X10^-2	12.4	Ф250xФ90x70
J250LYX04D	60	9	50	32	4.8	24	85	5.9	13.5	9.30X10^-2	14	Ф250xФ135x70
J250LYX04E	80	16.5	89	23.5	4.82	26	120	4.5	10.7	6.95x10^-2	11.6	Ф250Xф110x70
J250LYX04G	60	9	50	32	4.8	24	85	5.9	13.5	8.70X10^-2	14	Ф250xФ135x86
J250LYX04H	75	19	60	20.7	5.3	18	170	3.66	8.1		11.1	Φ250xΦ90x65
J250LYX04K	60	12.8	70	24	5.2	30	85	4.78	9.6		11.73	Φ305xΦ70x97
J250LYX04L	110	8.9	50	39.6	3.2	18.5	165	12.17	25.4		9.18	Ф252xФ66x60
J250LYX04S	60	9	50	32	4.8	24	85	5.9	13.5	9.10X10^-2	11.3	Ф262xФ155x75
J250LYX04F	60	13	60	23	5	23	≥90	4.18	9		11.66	Ф250xФ66x70
J250LYX05A	100	17	115	27	4.6	31.2	100	5.65	13.7		15.7	Ф284xФ120x75
J250LYX05C	60	8	60	30	4	30	63	7.1	17.2	6.4x10^-2	11.64	Ф250xФ129x70
J250LYX05D	60	23	107	15.6	6	27.9	106	2.46	7.1	9.94X10^-2	15.14	Ф272xФ124x80
J250LYX05E	60	11	70	27.6	5	32	75	5.23	10.7	6.14X10^-2	10.6	Ф250xФ140x80
TJ250LYX06G	110	11	110	45	4.6	46	90	10.2	29	1.40X10^-1	16	Ф286xФ85x90
J250LYX071	60	15	120	25	6.25	50	64	3.9	11.6		18.4	Ф250xФ138x98
J250LYX07A	90	25	200	24.5	6.8	50	105	3.51	9		19.9	Ф280xФ120x98
J250LYX07B	24	5.6	40	24	5.6	40	26	4.01	12.6	5.07X10^-2		Ф250xФ135x100
J250LYX08A	80	23.1	185	23.9	6.9	55	81	3.43	10.8		22.6	Ф284xФ84x110
J250LYX08B	86	14.2	160	31.6	5.2	59	65	5.6	17		22.6	Ф284xФ84x110
J250LYX10	60	9	90	40	6	60	50	6.3	21	1.74X10^-1		Ф250xФ85x132
J250LYX10B	60	9	100	36	5.4	60	43	6.8	21.5	1.80X10^-1		Ф280Xф120x139
J250LYX12	60	10.7	125	40	6.9	80	45	5.36	17.7	1.95X10^-1	29.6	Ф255xФ138x150
J250LYX12A	60	10.7	130	40	7.1	86	41	5.49	18.2		27.5	Ф275xФ120x149
J250LYX14	90	25	300	30	8.35	100	65	3.12	10.1		34.8	Ф280xФ120x168
J250LYX14A	110	18.4	255	43	7.2	100	70	5.36	25.5	2.2X10^-1	40.1	Ф272xФ50x170

202LY,250LY,J250LYX分装式永磁直流力矩电动机

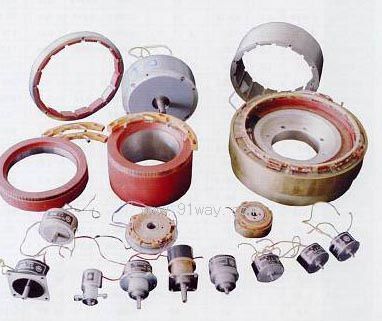

202LY,250LY,J250LYX分装式永磁直流力矩电动机（示意图）
