一、概述
SFG系列智能型隔离转换器,采用多种先进的隔离方式,实现供电电源、输入端和输出端三端隔离和信号传输、转换。产品采用高品质的半导体器件和SMT贴片工艺,广泛适用于石油、冶金电力等系统。本隔离器抗干扰力强,可适合电源波动大的场合中使用。供电电源范围100~260VAC/DC或24VDC。
主要特点
智能信号隔离器操作简单,通用性强,一表多用。用户通过键盘设置,可实现多种信号类型输入/隔离输出。
软件调零调满度,消除温漂引起的测量误差,精度优于0.1%Fs。
高隔离性能,抗干扰能力强,转换精度高,性能稳定。
标准DIN(35mm)导轮安装方式和可插拔端子的设计大大方便了用户使用。
二、主要技术指示
精度:输入满量程的±0.05%±一个字±0.1%±一个字
分辨率:1℃、0.1℃、-999~9999
输入回路:1路或2路
输入可选:mA、mV、V热电偶(S、R、B、K、N、E、J、T)电阻(Pf100、Cu50)
输出回路:1路或2路
输出可选:电压:0-2.5VDC、0-5VDC、1-5VDC(负载RL≥250KΩ);电流0-10mADC、0-20mADC、4-20mADC(负载RL≥650KΩ)
配电输出:24DC(30mA)
全隔离设计:输入/输出/电源/接地之间全隔离(AC1500@1分钟)
第一输出/第二输出之间隔离(AC1000V@1分钟)
供电电源:100-265VAC、50Hz或24VDC±2V。
工作环境条件:温度0-50℃:相对湿度<85%RH;避免强腐蚀气体。
仪表外形及开孔尺寸(mm)
方形:48×48×105
竖形:45×75×105或22.5×75×105
安装方式:标准DIN(35mm)导轮安装

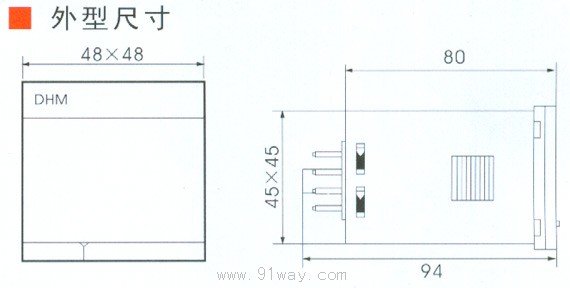

三、外型尺寸

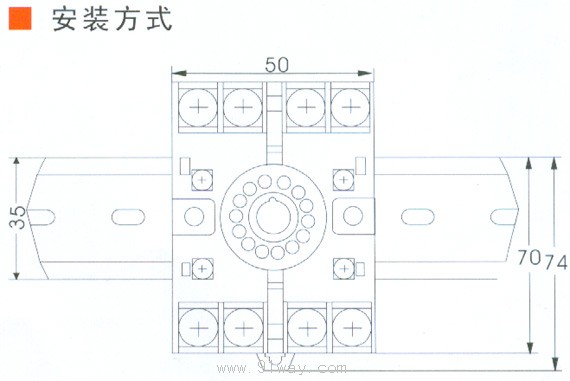

四、安装方式

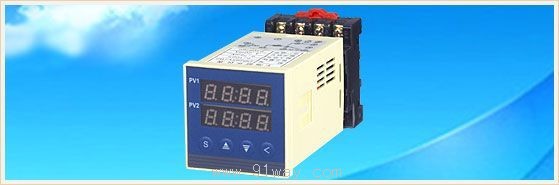

SFG系列智能型隔离转换器
