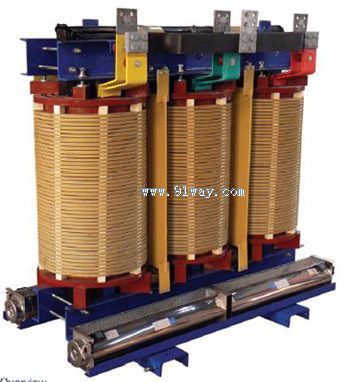

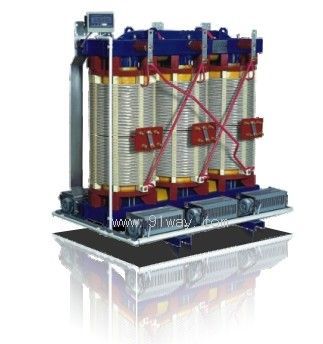

SGB11-R卷铁芯H级非包封线圈干式电力变压器产品详细说明：

SGB11-R卷铁芯H级非包封线圈干式电力变压器为复合截面卷铁芯H级非包封干式变压器，创造性的改变了传统变压器的磁路结构和变压器的整体布局，使得产品在各项技术达到了国际先进水平。同时在节能，环保方面有显著的优势。本产品三相空载电流平衡，空载损耗和空载电流更低，同比国家标准分别下降40%和80%，体积和重量更小和噪声更低，越来越受到用户的青睐。产品广泛应用于高层建筑、购物中心、机场、地铁、车站、码头、石油、化工、核电站、核潜艇、居民密集区、轻轨、电厂等需防火、防爆等场所。

SGB11-R卷铁芯H级非包封线圈干式电力变压器型号含义
S—————— 三相
G —————— 干式（空气绝缘）变压器
B —————— 低压箔式线圈
□ —————— 技术水平代号
R —————— 卷铁芯
□——————额定容量(KVA)
□——————电压等级(KV)

SGB11-R卷铁芯H级非包封线圈干式电力变压器技术参数

额定容量：50/80/100/125/160/200/250/315/400/500/630/800/1000/1250/1600/2000/2500KVA
阻抗阻抗：4%/6%

额定容量KVA	联结组 标号	电压组合（KV）			空载电流  %	空载损耗  W	负载损耗     （145℃）W	阻抗电压 %	噪声水平（db）
		高压KV	高压分接范围%	低压KV
30	Yyn0 或 Dyn11	6 6.3 6.6 10 10.5 11	±5% 或 ±2× 2.5%	0.4	2.5	200	790	4	42
50					2.2	255	1200		42
80					.20	325	1730		43
100					1.9	360	2060		46
125					1.7	435	2470		46
160					1.7	505	2950		46
200					1.6	585	3780		46
250					1.6	685	4440		48
315					1.4	795	5330		48
400					1.4	940	6300		50
500					1.4	1080	7550		50
630					1.2	1260	8800		50
630					1.2	1210	92900	6	50
800					1.2	1525	10990		52
1000					1.1	1785	12680		52
1250					1.1	2145	14860		53
1600					1.1	2460	17200		54
2000					0.9	2980	20190		54
2500					0.9	3600	23500		59
