RW10-10F系列跌落式熔断器产品详细说明：

RW10-10F RM10-10F（F）型熔断器适用于交流10千伏的配电线路和配电变压器的过载和短路保护以分合额定荷电流之用，RW10-10F型为一型产品，其泄漏比距为2.2。RW10-10F（M）型为防盐雾型产品，泄漏比距3.3，适用于高污秽地区使用，技术参数与10F型相同。.

RW10-10F系列跌落式熔断器结构特征
熔断器是由基座和消弧装置两大部分组成，工作触头设计为桥形结构，灭弧管下端装有能转动的弹簧支架，始终使熔丝处于紧张状态，以保证灭弧管在合闸位置时的自锁，线路或变压器过载或短路时熔丝熔断，弹簧支架在扭簧的作用下，迅速将熔丝从灭弧管中抽出。以减少燃弧时间和灭弧材质的消耗。
  熔断管采用逐级排气结构，在开断小故障电流时，由于上端封闭，形成单端排气，使管内保持较大的压力，以利熄灭小故障电流，在开断大短路电流时，上端被冲开形成两端排气，以减少管内压力，防止在开断大短路电流时熔管为机械破坏，故本产品能可靠的开断上限断流容量至下限流容量至下限断流容量之间的任何电流。
  熔断器装有灭弧室和弧触头，可分、合额定负荷电流，起到负荷开关的作用，分、合操作时使电弧在弧触头上产生、在灭弧室内熄灭，以保护工作触头不受电弧烧伤，灭弧室是采用新型工程塑料压制而成。

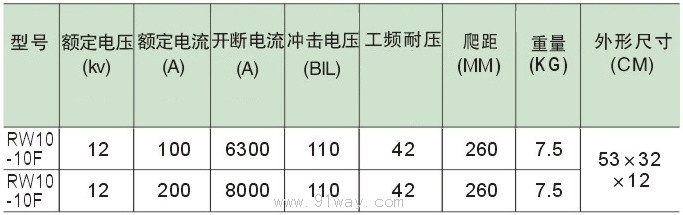

RW10-10F系列跌落式熔断器主要技术参数

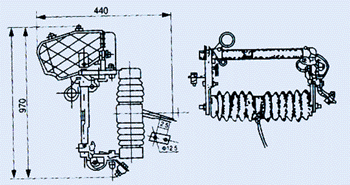

RW10-10F系列跌落式熔断器外形及安装尺寸

1.上接线卡板  2.上静触头  3.释压帽  4.上触头  5.消弧管   6.下触头  7.下触头  8.下接线卡板
9.瓷瓶  10.安装板
五、订货须知
订货时须注明
1.产品名称及型号规格
2.熔丝的额定电流
3.订货数量
4.是否需要备品或配件

型号	额定电压（KV）	最高工作电压（KV）	额定电流（A）	额定断流容量（兆伏安）		分、合负荷电流（A）		单相重量（kg）
				上限	下限	100A	130A
RW10-10F/100A型	10	11.5	100	200	40	＞100	＞20	7.0
RMWF/100A-2型（防盐雾型）						20次	6	9.6

RW10-10F系列跌落式熔断器
