GNF38-12/630A型户内环网柜隔离开关产品详细说明：

LZFW-35GY型电流互感器采用我公司独有技术，将户外环氧树脂与硅橡胶一体成型的复合绝缘形式，非一般形式的硅橡胶伞片粘接，产品整体牢固，属新一代户外型产品。广泛应用于额定频率50 Hz，额定电压为35kV及以下户外或户内的电力系统中，同时作计量、测量及监控保护用。

GNF38-12/630A型户内环网柜隔离开关特点
1、本产品采用户外环氧树脂，非绕组部分外敷硅橡胶一体全真空浇注成型，为全封闭式绝缘，支柱式结构。产品将户外环氧树脂工艺性好、散热性能强的优点与硅橡胶抗紫外线能力强、增水性好、防雾闪及抗污闪能力强等优点充分结合，又相互补充不足，得到了良好的内绝缘及外绝缘性能。产品具有防雾秽及潮湿、抗污闪，抗冷热冲击性能优良，环境适应性好，憎水性及抗紫外线性能力强，耐老化及电弧，寿命长，可全面满足户外使用条件。
2、产品采用环形超微晶合金铁芯及进口优质硅钢片卷铁芯。具有计量级精度高、误差稳定、仪表保安系数低；保护级性能稳定、准确限值系数高。互感器功耗小，剩磁影响小等特点。
3、可根据用户要求，生产为多变比，多级次组合。有利于电站扩容，有效节省投资。
4、产品可独立安装，也可为户外断路器及其它户外设备配套安装使用。具有安装、更换方便，使用免维护的特点。

GNF38-12/630A型户内环网柜隔离开关使用条件
全面满足IEC185-87及GB1208-1997中规定的高海拔户外产品使用条件，以及Ⅱ级防污秽等级要求。

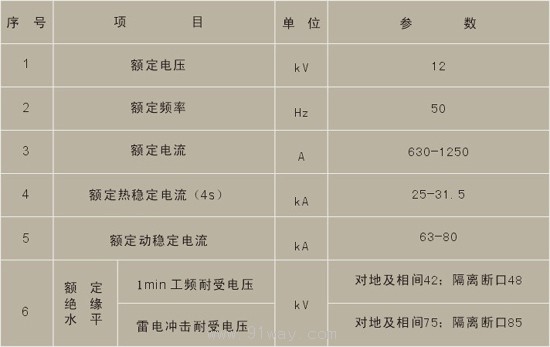

GNF38-12/630A型户内环网柜隔离开关基本技术参数
1、额定电压 35 kV
2、额定海拔高度 ≤4000 m
3、额定绝缘水平 40.5/95/185 kV
4、额定一次电流 20～3000 A
5、额定二次电流 5A或1A
6、局部放电量符合GB1208-1997标准，视在放电量≤20 pC
7、动热稳定电流：1秒热电流=110 I1n； 动稳定电流=2.5 Ith
8、额定一次电流、级次组合及相应额定输出关系额定一次电流

概述

GNF38-12KV 型系列户内环网柜隔离开关，是为了适应固定式高压柜，环网柜向紧凑型，小型化发展的需要而设计制造的。它具有三工位结构，全绝缘底板；并配有同轴锁定和完善的机械连锁机构，外形紧凑小巧。是紧凑型箱式开关柜最佳选配开关。

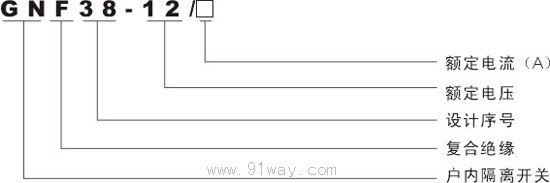

开关型号及含义



引用标准

GB1985-1989 交流高压隔离开关和接地开关
IEC129-84 交流隔离开关和接地开关

正常使用条件

a. 周围空气温度：上限+40℃ 下限-25℃
b. 海拔不超2000m
c. 相对湿度：日平均值不大于95％，月平均值不大于90％
d. 周围空气应不受腐蚀性或可燃性气体，水蒸气等明显污染
e. 无经常性的剧烈震动

GNF38-12/630A型户内环网柜隔离开关主要技术



主要结构特点

采用母线穿墙式整块绝缘底板（APG工艺），外绝缘爬电比距可达24MM/kV,绝缘性能良好。
单断点，三工位结构确保隔离开关合闸时不能接地，接地时不能合闸。
配有同轴手操机构和位置定位装置。

安装和调试

◇开箱后，应检查产品有无破损和锈蚀，产品铭牌，合格证是否与订货单相符，装箱清单是否与实物相符，完好无损。
清理表面灰尘和污垢。
检查开关各主要连结部位的螺钉是否松动，如有上述情况，应进行旋紧调整。
对机械磨擦部位涂以工业凡士林油。
按高压柜，环网柜的位置需要进行安装，注意开关分闸时带电部分与对地的绝缘距离大于125cm。
开关安装好以后应无负荷操作3-5次，检查分，合，接地标识是否和相应的操作益吻合，操作时不行有卡住等非正常现象。
动，静触头接触压紧弹簧的压力出厂时已调整好，用户不必再调整。
开关与母线的连接处，接触必须良好，固定可靠。

使用与维修

开关的分，合，接地的位置确定及锁定，机械联锁动作，各位置标识均由操作机构完成。
操作前必须检查其机构是否安全可靠。
先将面板上的扳手向操作轴方向拨动，然后松开，将手柄插入，按面板上的指示箭头方向旋转，操作到位后，面板上的扳手自动加到原位，再次操作只要重复上面的动作即可。
操作机构在出厂时其内部的配合滑动部位均涂以润滑油脂，如用户使用时发现操作有阻滞现象，可将前盖打开，在滑动部位加涂润滑油脂。
开关检修不带电进行，不允许带负荷拉闸。
检修中应对绝缘底座及绝缘支座的固定螺钉，动触刀的弹簧压紧情况，绝缘拉杆与绝缘拐臂连结销上的轴用挡圈，绝缘拉杆与动触刀的连结销上的开口进行仔细检查，如有异常须及时调整检修。
检修中发现静触头及动触刀的接触位置，有灼损，发黑现象时不得使用锉刀锉低触点，只可用砂纸砂光，然后涂以工业凡士林油脂。
检修中应注意观察动触刀压紧弹簧的变形情况，如有变形等情况须及时调整或更换。

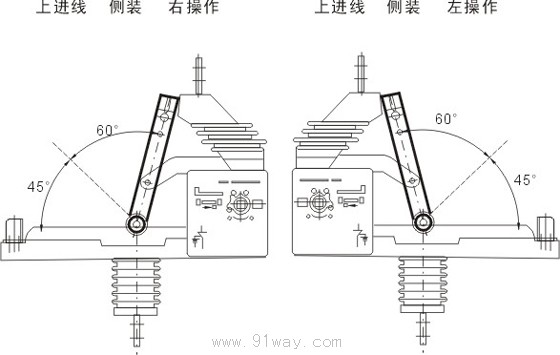

外形及安装尺寸



安装方式

GNF38-12/630A型户内环网柜隔离开关

额定一次电流 （A）	准确级组合	额定二次输出（VA）
		0.2（0.2S）	0.5	10P10	10P20
20～600	0.2（0.2S）/10P	15	---	50	25
	0.5/10P	---	25
	10P/10P	---	---
	0.2（或0.2S）/0.5/10P	15	25	40	20
	0.2（或0.2S）/10P/10P
