FHJDC10系列架空导线防雷接地线夹产品详细说明：

FHJDC10系列架空导线防雷接地线夹原理与特点

架空绝缘导线防雷接地线夹既具有普通接地线夹的结构，又增加了外间隙放电装置，其上端的穿刺电极可穿透导线绝缘层使防雷接地环与导线形成电气连接，在线路检修挂上接地棒作为线路接地连接；其下端接地环外侧下角设有一个引弧电极，与线路柱式绝缘子PS15或PS20的钢脚法兰相对应形成放电间隙，（如果与复合绝缘子或其客观存在绝缘子相配，应再安装一个专用的接电极）。正常运行时由于引弧电极与绝缘子钢脚法兰处或接地电极有较大的空气间隙，而无电流通过；当雷电发生时导线的雷电感应过电压超过一定数值时或遭遇直击雷时，在引弧电极和接地电极（或绝缘子钢脚法兰）之间引起闪络，形成短路通道，持续的工频电弧便在防雷接地线夹的引弧电极和接地电极或绝缘子钢脚法兰之间上燃烧，释放过电压能量，以保护导线免于烧伤断线。

FHJDC10系列架空导线防雷接地线夹采用独特的穿刺齿结构和电极设计，安装简便（无需剥除绝缘层）、性能可靠的特点，第二代产品灭弧性能更佳，具有很大的推广价值。

型号说明



防雷接地线夹选型表（表1）

产品型号	夹线范围（mm）	适用导线规格	导体直径（mm）	绝缘层外径（mm）	适用力矩（N*m）
FHJDC10-35G～120	φ16～22	JKLY-50～120	8.5～13	16.1～21	23
		JKLGY-35/6～95/20	7.75～13.18	16.6～22
FHJDC10-120G～240	φ22～28	JKLY-120～240	14.6～18.4	22.6～26.4	26
		JKLGY-120/7～185/45	13.718～18.62	22.6～27.4
FHJDC10-240G～300	φ26～30	JKLY-300	20.6	28.6	28
		JKLGY-240/30～240/40	20.52～20.58	29.3～29.4

适用绝缘子及安装参数表（表2）

绝缘子型号	P-10T图B	P-15T图B	FPQ3-10图B	FPQ4-10图B	P-20T图B	PS-15T/500图A	PS-15T/300图A
对应的距离D	300±10	300±10	300±10	300±10	300±10	230±10	230±10
对应的距离L	80±5	90±10	90±10	120±10	120±10	120±10	120±10

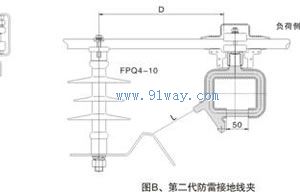

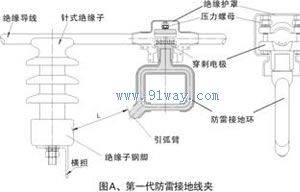

安装图示
