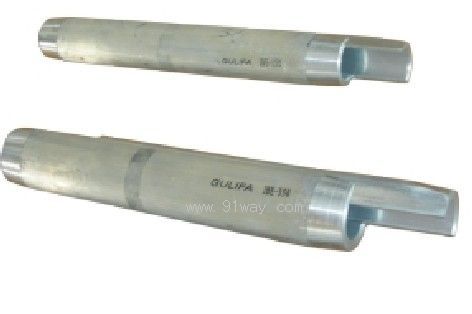

JBE系列钢芯铝绞线用补修管
型号 |
适用导线 |
主要尺寸(mm) |
重量(kg) |
D |
L |
R |
JBE-35/6 |
LGJ-35/6 |
16 |
120 |
4.8 |
0.04 |
JBE-50/8 |
LGJ-50/8 |
18 |
130 |
5.5 |
0.06 |
JBE-70/10 |
LGJ-70/10 |
22 |
130 |
6.5 |
0.09 |
JBE-70/40 |
LGJ-70/40 |
24 |
140 |
7.5 |
0.10 |
JBE-95/15~20 |
LGJ-95/15~20 |
26 |
140 |
7.5 |
0.10 |
JBE-120/7 |
LGJ-120/7 |
26 |
140 |
8.0 |
0.12 |
JBE-120/20~25 |
LGJ-120/20~25 |
26 |
140 |
8.6 |
0.11 |
JBE-150/8~20 |
LGJ-150/8~20 |
30 |
140 |
9.1 |
0.17 |
JBE-150/25~35 |
LGJ-150/25~35 |
30 |
170 |
9.5 |
0.19 |
JBE-185/10~30 |
LGJ-185/10~30 |
32 |
170 |
140.3 |
0.22 |
JBE-185/45 |
LGJ-185/45 |
34 |
170 |
10.8 |
0.25 |
JBE-240/30~40 |
LGJ-240/30~40 |
36 |
200 |
11.5 |
0.28 |
JBE-240/55 |
LGJ-240/55 |
36 |
200 |
12.0 |
0.31 |
JBE-300/15~20 |
LGJ-300/15~20 |
40 |
250 |
12.5 |
0.41 |
JBE-300/25~40 |
LGJ-300/25~40 |
40 |
250 |
12.8 |
0.50 |
JBE-300/50 |
LGJ-300/50 |
40 |
250 |
13.0 |
0.49 |
JBE-300/70 |
LGJ-300/70 |
42 |
270 |
13.5 |
0.55 |
JBE-400/20~35 |
LGJ-400/20~35 |
45 |
300 |
14.3 |
0.69 |
JBE-400/50 |
LGJ-400/50 |
45 |
300 |
14.8 |
0.73 |
JBE-400/65 |
LGJ-400/65 |
48 |
300 |
14.8 |
0.91 |
JBE-400/95 |
LGJ-400/95 |
48 |
300 |
15.5 |
0.85 |
JBE-500/35~40 |
LGJ-500/35~40 |
52 |
300 |
15.8 |
1.09 |
JBE-500/65 |
LGJ-500/65 |
52 |
300 |
16.3 |
1.05 |
JBE-630/45 |
LGJ-630/45 |
60 |
350 |
17.8 |
1.49 |
JBE-630/55~80 |
LGJ-630/55~80 |
60 |
350 |
18.3 |
1.68 |
JBE-800/55~100 |
LGJ-800/55~100 |
65 |
350 |
20.3 |
1.92 |
注:表中型号字母及数字意义为:J表示接续管;T表示椭圆形;数字表示适用导线的标称面积;分子表示铝截面,分母表示钢截面。

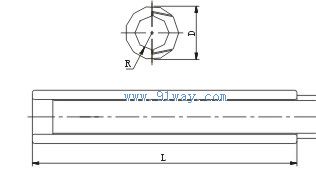

![JBE系列钢芯铝绞线用补修管安装尺寸](/upload2015/201503/20150304154612459.jpg)
