产品简介：

（点击小图查看大图）

TQA1系列起重机控制台产品详细说明：

适用范围

1.1TQA1系列起重机控制台(以下简称控制台)适用于交流50HZ额定工作电压380V及以下和直流额定工作电压220V及以下的主电路和控制电路中,并与保护箱或控制屏相配合,控制起重运输机械和类似条件的其它机械设备中的电动机起动、调速、换向和制动。
1.2适用环境条件
a海拔不起过2000m；
b周围空气温度不高于+40℃，不低于-5℃在24h周期内的平均温度不超过+35℃
c空气清洁，在+40℃最高温度下相对湿度不超过50%，在较低温下相对湿度可以提高（例如在20℃时为90%），并允许由于温度变化而可能在产品表面偶然产生轻度的凝露；
d供电电网质量合格，进线电压波动范围不超过额定电压值的±10%；
e垂直安装，倾斜度不超过5°，要安装牢固，在主机工作中不应产生垂直跳动和水平移动。

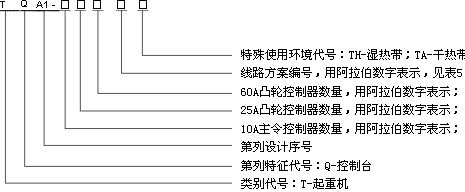

型号说明

控制台的主要结构、外型和工作原理

控制台是由座椅和左右台三部分组成的，用做控制台的合体采用我厂专为起重机控制台设计的T32型结构。T32按照操作转动结构和合体大小的不同设计成五种标准结构，可从中任选一种或两种标准结构左右的台体，组成控制台。
控制台的三部分各自独立，可按需要位置在底板上安装。
左右台的台体结构由操作传动机构，台体和接线端子座等组成。按需要选用的主令或凸轮控制器装在台内并与操作传动机构相连接。控制器轴端固定的齿轮相啮合，当扳转操作手柄时，通过齿轮啮合传动，带动控制器转动，装在轴上的一串凸轮就按规定程序将控制器的触头开闭。
操作传动机构在台体上部分的台盖里面，该机构按操作手柄形式和传动机构的不同，分为立式单手柄，联动手柄，立式双手柄，抓斗双手柄四种基本操作传动机构，将这四种机构及它们常用的组合，装入适当的大小的台体，就构成了常用的五种标准台体，即：
A型控制台立式单手柄一控制器控制台；
B型控制台联动手柄二控制器控制台；
C型控制台立式双手柄二控制器控制台；
D型控制台抓斗手柄二控制器控制台；
E型控制台二手柄三控制器控制台；
各种控制台的手柄中均设有零位锁定装置。提起球形手柄下半球就能打开零位锁定装置。操作方便，安全可靠。
在各种传动轴和轴承座之间装有滚动轴承、转动灵活，操作力小，损耗少。
台体由框架、门和盖结构构。框架和盖用2mm钢板变制焊接而成，盖可单独拆下，台盖可安装一定数量的小型电器元件。四个门用1.5mm钢板弯制焊接而成,拆卸灵活,检修十分方便。
坐椅分两种，一种是普通转椅，另一种是高靠背航空椅，按用户需要供货。
主要规格有及技术参数

4.1主要规格
4.1.1五种标准台体的规定见图1~图5和表1~表3
4.1.2控制台的规格
控制台的规定主要按所选用的控制器种类、数量、线路方案和台体大小等条件划分。一般只有按第三章规定在五种标准台体结构中选取合适的类型，产品设计和制造就十分方便。5~50吨普通桥式起重机用标准控制台的型普见表5，台面电器元件规格数量见表4操作转动机构和台面电器元件布置安装图6和图7。
4．2主要技术参数
4．2．1操作机构的机械寿命前后方向和左右方向各为150万次。
4．2．2失制台操作手柄的操作力为：
操作10A主令控制器时，不大于25N；
操作25A主令控制器时，不大于35N；
操作60N凸轮控制器时，不大于50N；
4．2．3控制器触头的电寿命，主令触头50万次，凸轮触头18万次。
4．2．4控制器触头的约定发热电流以主令为10A，凸轮为25、60A两种。
4．2．5控制台的额定绝缘电压为500V。
4．2．6控制器的档位数（由零位向一个方向）：主令1~6档，凸轮1~5档。
4．2．7控制器的基本负载因数为40%。

安装、调试、使用和维护

5．1安装
按照1.2条规定的环境条件，用M8螺栓将左右台和坐椅安装在司机室底板上，然后打开台门，按原理接线图接通线路。
5．2调试
首先利用台盖上电源开关（按钮）切断电源的，然后握住操作机构手柄，并同时担起手柄下半球（如为抓斗手柄则提起下面按钮），打开零位锁定装置，再按指示牌指示的方向扳转手柄，扳转到极限档位时，就不要用大力硬扳，以免折弯柄杆，或损坏其它零件。当扳到中间某位置感到费力，有卡滞现象时，不要硬扳，应打开侧门，查找故障，排除后再进行操作。
在扳转手柄的同时，应检测路线连接是否正确，确定无误即可通电试验，通电试验时如发生考试障，应立即将手柄扳回零位，并切断电源，排除故障后再进行操作。
5．3使用与维护
使用中操作手柄的方法和注意事项，如5.2条所述，当连续操作时，长时间提手柄下半球不便或不费力时，可将手柄下半球提起后顺时钟旋转60°即被卡住，但工作完成了手柄扳回零位后，应将手柄下半球，返转60°放下，使零位锁定装置锁住，避免误动作。
在操作台面电器元件（如按钮、操作手柄等）时，应先认准其标志，避免产生误操作。
使用中应经常检查各部位连结螺钉，特别是接线螺钉的紧固情况，发现松动，即行拧紧。
当发现操作费力或手柄严重晃动时，应打开台盖，检查调整轴承砂档间隙和齿轮啮合状况。
当控制器触头磨损严重晃动时，可拧下安装螺钉，更换相同的触头，并通过增减触头后面的钢纸垫片来调整触头和凸轮的距离，以免虚接或卡死。
每隔半年或一年要向各轴承中加入适量润滑脂。

订货须知

6．1非标准控制台订货
6．1．1台体结构选用图1~图5所示的标准类型，控制器规格及台面元件按用户需要决定的非标准控制台，订货须提出左右台体类型（如A型、B型……），控制器型号、规格（如TQLK—10/403）或各控制器的关合表或原理接线图、台面元件明细表及左右台面元件分布要求，必要时要提出台体长度规格要求。
6．1．2当台体结构也是非标准时，订货时除提出上述要求和数据外，还要与生产单位协商台体设计制造规格事宜。
6．2标准控制台订货
对于5~50吨普通桥式起重机用的标准规格控制台，订货时只要根据起重机各机构电机数据，按表5选取控制台的具体型号，并注明数量，如QTA1-121/15型控制台1台即可。
6．3当控制台用于直流控制回路时，并须注明，否则按交流供货。
6．4订购备件时，须注明备件的名称，数量。如控制台内控制器触头备件，可注明：主令触头10（直流）20个，凸轮触头25A10个，凸轮触头60A10个，联动手柄防尘罩2个。

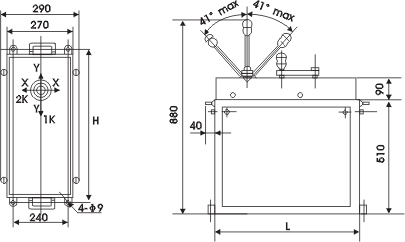

注：此种控制台的手柄可按Y-Y或X-X一种方向操作。

L	550	650
H	590	690

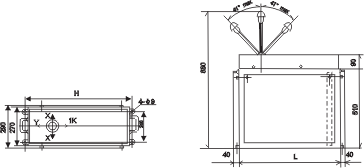

注：1、此种控制台的手柄可按Y-Y或X-X两个方向操作。

2、L、H尺寸见表2

L	750	650	550
H	790	690	590

注：1、图中操作控制器1K的手柄，无论在左台或右台中，都装在操作者一侧。

2、L、H同图3B型控制台。

注：1、图中L、H同时3B型控制台。

2、操作控制器1K的手柄，在左台中在台体左侧，在左台中在台体右侧。

L	750	650
H	790	690

注：图中L、H同图2B型控制台

符号	元件型号规格
SA	LA18-22Y	钥匙按钮	合闸按钮	1
HR	XD8-380
HG	XD8-380	信号灯	起动	1	~380Vz红色
SF	LA18-22
SS	LA18-22	按钮	停止	1	红色
SQ	DZX2
SP	LT2	脚踏开关		1	随台发

表55-50吨普遍式起重机控制台型普表

机构

项目

产品型号

主卷

付卷

大车

小车

电机功率KW

控制器型号

电控屏型号

操作机构

电机功率KW

控制器型号

电控屏型号

操作机构

电机功率KW

控制器型号

电控屏型号

操作机构

电机功率KW

控制器型号

操作机构

方向

作用

方向

作用

方向

作用

方向

作用

TQA1-030/1

1.0~11

TQKT-25J/1

Y11 Y12

上升下降

Y11 Y12

上升下降

1.0~11

TQKT-25J/1

X31X32

向右向左

1.5~5.5

TQKT-25J/7

Y31 Y32

向后

向前

TQA1-021/1

15~22

TQKT-60J/1

Y11 Y12

上升下降

1.0~11

TQKT-25J/1

X31X32

向右向左

1.5~5.5

TQKT-25J/7

Y31 Y32

向后

向前

TQA1-030/2

1.0~11

TQKT-25J/1

Y11 Y12

上升下降

2×1.0~2×5.5

TQKT-25J/1

X31X32

向右向左

1.5~5.5

TQKT-25J/7

Y31 Y32

向后

向前

TQA1-021/2

15~22

TQKT-60J/1

Y11 Y12

上升下降

2×1.0~2×5.5

TQKT-25J/1

X31X32

向右向左

1.5~5.5

TQKT-25J/7

Y31 Y32

向后

向前

TQA1-030/3

1.0~11

TQKT-25J/1

Y11 Y12

上升下降

1.0~11

TQKT-25J/1

X31X32

向右向左

1.0~11

TQKT-25J/7

Y31 Y32

向后

向前

TQA1-021/3

15~22

TQKT-60J/1

Y11 Y12

上升下降

1.0~11

TQKT-25J/1

X31X32

向右向左

1.0~11

TQKT-25J/7

Y31 Y32

向后

向前

TQA1-012/3

15~22

TQKT-60J/1

Y11 Y12

上升下降

15~22

TQKT-60J/1

X31X32

向右向左

1.0~11

TQKT-25J/7

Y31 Y32

向后

向前

TQA1-030/4

1.0~11

TQKT-25J/1

Y11 Y12

上升下降

2×1.0~2×5.5

TQKT-25J/1

X31X32

向右向左

1.0~11

TQKT-25J/7

Y31 Y32

向后

向前

TQA1-021-4

15~22

TQKT-60J/1

Y11 Y12

上升下降

2×1.0~2×5.5

TQKT-25J/1

X31X32

向右向左

1.0~11

TQKT-25J/7

Y31 Y32

向后

向前

TQA1-012/4

15~22

TQKT-60J/1

Y11 Y12

上升下降

2×7.5~2×11

TQKT-60J/1

X31X32

向右向左

1.0~11

TQKT-25J/7

Y31 Y32

向后

向前

TQA1-030/5

1.0~11

TQKT-25J/1

Y11 Y12

上升下降

2×1.0~2×11

TQKT-25J/1

X31X32

向右向左

1.0~11

TQKT-25J/7

Y31 Y32

向后

向前

TQA1-021/5

15~22

TQKT-60J/1

Y11 Y12

上升下降

2×1.0~2×11

TQKT-25J/1

X31X32

向右向左

1.0~11

TQKT-25J/7

Y31 Y32

向后

向前

TQA1-120/6

＞30

TQLK-11/301

PQS1系列

Y11 Y12

上升下降

1.0~11

TQKT-25J/1

X31X32

向右向左

1.0~11

TQKT-25J/7

Y31 Y32

向后

向前

TQA1-111/6

＞30

TQLK-11/301

PQS1系列

Y11 Y12

上升下降

15~22

TQKT-60J/1

X31X32

向右向左

1.0~11

TQKT-25J/7

Y31 Y32

向后

向前

TQA1-120/7

＞30

TQLK-11/301

PQS1系列

Y11 Y12

上升下降

2×1.0~2×5.5

TQKT-25J/1

X31X32

向右向左

1.0~11

TQKT-25J/7

Y31 Y32

向后

向前

TQA1-111/7

＞30

TQLK-11/301

PQS1系列

Y11 Y12

上升下降

2×7.5~2×11

TQKT-60J/1

X31X32

向右向左

1.0~11

TQKT-25J/7

Y31 Y32

向后

向前

TQA1-120/8

＞30

TQLK-11/301

PQS1系列

Y11 Y12

上升下降

2×1.0~2×11

TQKT-25J/1

X31X32

向右向左

1.0~11

TQKT-25J/7

Y31 Y32

向后

向前

TQA1-111/8

＞30

TQLK-11/301

PQS1系列

Y11 Y12

上升下降

2×11~2×22

TQKT-60J/1

X31X32

向右向左

1.0~11

TQKT-25J/7

Y31 Y32

向后

向前

TQA1-210/9

＞30

TQLK-11/301

PQS1系列

Y11 Y12

上升下降

2×11~2×80

TQLK-5801B

PQY2、3系列

X31X32

向右向左

1.0~11

TQKT-25J/7

Y31 Y32

向后

向前

TQA1-D40/11

1.0~11

TQKT-25J/1

Y11 Y12

上升下降

1.0~11

TQKT-25J/1

Y11 Y12

上升下降

1.0~11

TQKT-25J/1

X31X32

向右向左

1.0~11

TQKT-25J/7

Y31 Y32

向后

向前

TQA1-031/11

15~22

TQKT-60J/1

Y11 Y12

上升下降

1.0~11

TQKT-25J/1

Y11 Y12

上升下降

1.0~11

TQKT-25J/1

X31X32

向右向左

1.0~11

TQKT-25J/1

Y31 Y32

向后

向前

TQA1-022/11

15~22

TQKT-60J/1

Y11 Y12

上升下降

15~22

TQKT-60J/1

Y11 Y12

上升下降

1.0~11

TQKT-25J/1

X31X32

向右向左

1.0~11

TQKT-25J/1

Y31 Y32

向后

向前

TQA1-013/11

15~22

TQKT-60J/1

Y11 Y12

上升下降

15~22

TQKT-60J/1

Y11 Y12

上升下降

15~22

TQKT-60J/1

X31X32

向右向左

1.0~11

TQKT-25J/1

Y31 Y32

向后

向前

TQA1-040-12

1.0~11

TQKT-25J/1

Y11 Y12

上升下降

1.0~11

TQKT-25J/1

Y11 Y12

上升下降

2×1.0~2×5.5

TQKT-25J/1

X31X32

向右向左

1.0~11

TQKT-25J/1

Y31 Y32

向后

向前

TQA1-031/12

15~22

TQKT-60J/1

Y11 Y12

上升下降

1.0~11

TQKT-25J/1

Y11 Y12

上升下降

2×1.0~2×5.5

TQKT-25J/1

X31X32

向右向左

1.0~11

TQKT-25J/1

Y31 Y32

向后

向前

TQA1-022/12

15~22

TQKT-60J/1

Y11 Y12

上升下降

1.0~11

TQKT-25J/1

Y11 Y12

上升下降

2×7.5~2×11

TQKT-60J/1

X31X32

向右向左

1.0~11

TQKT-25J/1

Y31 Y32

向后

向前

TQA1-013/12

15~22

TQKT-60J/1

Y11 Y12

上升下降

15~22

TQKT-60J/1

Y11 Y12

上升下降

2×7.5~2×11

TQKT-60J/1

X31X32

向右向左

1.0~11

TQKT-25J/1

Y31 Y32

向后

向前

TQA1-040/13

1.0~11

TQKT-25J/1

Y11 Y12

上升下降

1.0~11

TQKT-25J/1

Y11 Y12

上升下降

2×1.0~2×11

TQKT-25J/1

X31X32

向右向左

1.0~11

TQKT-25J/1

Y31 Y32

向后

向前

TQA1-031/13

15~22

TQKT-60J/1

Y11 Y12

上升下降

1.0~11

TQKT-25J/1

Y11 Y12

上升下降

2×1.0~2×11

TQKT-25J/1

X31X32

向右向左

1.0~11

TQKT-25J/1

Y31 Y32

向后

向前

QTD-022/13

15~22

TQKT-60J/1

Y11 Y12

上升下降

15~22

TQKT-60J/1

Y11 Y12

上升下降

2×1.0~2×11

TQKT-25J/1

X31X32

向右向左

1.0~11

TQKT-25J/1

Y31 Y32

向后

向前

TQA1-130/14

＞30

TQKT-11/301

PQS1系列

Y11 Y12

上升下降

1.0~11

TQKT-25J/1

Y11 Y12

上升下降

1.0~11

TQKT-25J/1

X31X32

向右向左

1.0~11

Y31 Y32

向后

向前

TQA1-121/14

＞30

TQKT-11/301

PQS1系列

Y11 Y12

上升下降

15~22

TQKT-60J/1

Y11 Y12

上升下降

1.0~11

TQKT-25J/1

X31X32

向右向左

1.0~11

Y31 Y32

向后

向前

TQA1-112/14

＞30

TQKT-11/301

PQS1系列

Y11 Y12

上升下降

15~22

TQKT-60J/1

Y11 Y12

上升下降

15~22

TQKT-60J/1

X31X32

向右向左

1.0~11

Y31 Y32

TQA1-130/15

＞30

TQKT-11/301

PQS1系列

Y11 Y12

上升下降

1.0~11

TQKT-25J/1

Y11 Y12

上升下降

2×1.0~2×5.5

TQKT-25J/1

X31X32

向右向左

1.0~11

Y31 Y32

TQA1-121/15

＞30

TQKT-11/301

PQS1系列

Y11 Y12

上升下降

15~22

TQKT-60J/1

Y11 Y12

上升下降

2×1.0~2×5.5

TQKT-25J/1

X31X32

向右向左

1.0~11

Y31 Y32

TQA1-112/15

＞30

TQKT-11/301

PQS1系列

Y11 Y12

上升下降

15~22

TQKT-60J/1

Y11 Y12

上升下降

2×7.5~2×11

TQKT-60J/1

X31X32

向右向左

1.0~11

Y31 Y32

TQA1-130/16

＞30

TQKT-11/301

PQS1系列

Y11 Y12

上升下降

1.0~11

TQKT-25J/1

Y11 Y12

上升下降

2×1.0~2×11

TQKT-25J/1

X31X32

向右向左

1.0~11

Y31 Y32

TQA1-121/16

＞30

TQKT-11/301

PQS1系列

Y11 Y12

上升下降

15~22

TQKT-60J/1

Y11 Y12

上升下降

2×1.0~2×11

TQKT-25J/1

X31X32

向右向左

1.0~11

Y31 Y32

TQA1-220/17

＞30

TQKT-11/301

PQS1系列

Y11 Y12

上升下降

＞30

TQLK-11/301

PQS1系列

Y11 Y12

上升下降

2×1.0~2×5.5

TQKT-25J/1

X31X32

向右向左

1.0~11

Y31 Y32

TQA1-211/17

＞30

TQKT-11/301

PQS1系列

Y11 Y12

上升下降

＞30

TQLK-11/301

PQS1系列

Y11 Y12

上升下降

2×7.5~2×11

TQKT-60J/1

X31X32

向右向左

1.0~11

Y31 Y32

TQA1-220/18

＞30

TQKT-11/301

PQS1系列

Y11 Y12

上升下降

＞30

TQLK-11/301

PQS1系列

Y11 Y12

上升下降

2×1.0~2×5.5

TQKT-25J/1

X31X32

向右向左

1.0~11

Y31 Y32

TQA1-310/19

＞30

TQKT-11/301

PQS1系列

Y11 Y12

上升下降

＞30

TQLK-11/301

PQS1系列

Y11 Y12

上升下降

2×11~2×80

TQLK-5/301B

PQY2、3系列

X31X32

向右向左

1.0~11

Y31 Y32

TQA1-111/21

＞22

TQKT-12/603

PQK602系列

Y11 Y12

上升下降

Y11 Y12

上升下降

2×6.3~2×11

TQKT-60J/1

X31X32

向右向左

2.2~11

Y31 Y32

TQA1-120/22

＞22

TQKT-12/603

PQK602系列

Y11 Y12

上升下降

Y11 Y12

上升下降

2×6.3~2×11

TQKT-25J/1

X31X32

向右向左

2.2~11

Y31 Y32

TQA1-121/23

＞22

TQKT-12/603

PQK602系列

Y11 Y12

上升下降

＜11

TQKT-25J/1

Y11 Y12

上升下降

2×6.3~2×11

TQKT-60J/1

X31X32

向右向左

2.2~11

TQKT-25J/1

Y31 Y32

TQA1-12/23

＞22

TQKT-12/603

PQK602系列

Y11 Y12

上升下降

11~22

TQKT-60J/1

Y11 Y12

上升下降

2×6.3~2×11

TQKT-60J/1

X31X32

向右向左

2.2~11

TQKT-25J/1

Y31 Y32

TQA1-130/24

＞22

TQKT-12/603

PQK602系列

Y11 Y12

上升下降

＜11

TQKT-25J/1

Y11 Y12

上升下降

2×6.3~2×11

TQKT-25J/1

X31X32

向右向左

2.2~11

TQKT-25J/1

Y31 Y32

TQA1-121/24

＞22

TQKT-12/603

PQK602系列

Y11 Y12

上升下降

11~22

TQKT-60J/1

Y11 Y12

上升下降

2×6.3~2×11

TQKT-25J/1

X31X32

向右向左

2.2~11

TQKT-25J/1

Y31 Y32

向后

向前

TQA1-112/24

＞22

TQKT-12/603

PQK602系列

Y11 Y12

上升下降

11~22

TQKT-60J/1

Y11 Y12

上升下降

2×11~2×22

TQKT-60J/1

X31X32

向右向左

2.2~11

TQKT-25J/1

Y31 Y32

向后

向前

TQA1-211/25

＞22

TQKT-12/603

PQK602系列

Y11 Y12

上升下降

＞22

TQKT-60J/1

Y11 Y12

上升下降

2×6.3~2×11

TQKT-60J/1

X31X32

向右向左

2.2~11

TQKT-25J/1

Y31 Y32

向后

向前

TQA1-220/26

＞22

TQKT-12/603

PQK602系列

Y11 Y12

上升下降

＞22

TQLK-12/603

PQK
6402系列

Y11 Y12

上升下降

2×6.3~2×11

TQKT-25J/1

X31X32

向右向左

2.2~11

TQKT-25J/1

Y31 Y32

向后

向前

TQA1-211/26

＞22

TQKT-12/603

PQK602系列

Y11 Y12

上升下降

＞22

TQLK-12/603

PQK
6402系列

Y11 Y12

上升下降

2×11~2×22

TQKT-60J/1

X31X32

向右向左

2.2~11

TQKT-25J/1

Y31 Y32

向后

向前

TQA1-310/27

＞22

TQKT-12/603

PQK602系列

Y11 Y12

上升下降

＞22

TQLK-12/603

PQK
6402系列

Y11 Y12

上升下降

＞30

TQLK-10/601

PQK
6401系列

X31X32

向右向左

2.2~11

TQKT-25J/1

Y31 Y32

向后

向前

TQA1-121/28

＞22

TQKT-12/603

PQR10A-100~250

Y11 Y12

上升下降

＜11

TQLK-12/603

PQK
6402系列

Y11 Y12

上升下降

2×6.3~2×11

TQKT-60J/1

X31X32

向右向左

2.2~11

TQKT-25J/1

Y31 Y32

向后

向前

TQA1-112/28

＞22

TQKT-12/603

PQR10A-100~250

Y11 Y12

上升下降

11~22

TQKL-60J/1

Y11 Y12

上升下降

2×6.3~2×11

TQKT-60J/1

X31X32

向右向左

2.2~11

TQKT-25J/1

Y31 Y32

向后

向前

TQA1-112/29

＞22

TQKT-12/603

PQR10A-100~250

Y11 Y12

上升下降

11~22

TQKL-60J/1

Y11 Y12

上升下降

2×11~2×22

TQKT-60J/1

X31X32

向右向左

2.2~11

TQKT-25J/1

Y31 Y32

向后

向前

TQA1-211/30

＞22

TQKT-12/603

PQR10A-100~250

Y11 Y12

上升下降

＞22

TQLK-12/606

PQR
10A-100
~250

Y11 Y12

上升下降

2×6.3~2×11

TQKT-60J/1

X31X32

向右向左

2.2~11

TQKT-25J/1

Y31 Y32

向后

向前

QTD-211/31

＞22

TQKT-12/603

PQR10A-100~250

Y11 Y12

上升下降

＞22

TQLK-12/606

PQR
10A-100
~250

Y11 Y12

上升下降

2×11~2×22

TQKT-60J/1

X31X32

向右向左

2.2~11

TQKT-25J/1

Y31 Y32

向后

向前

注：1、表中所列电机功率对JZR和JZR2系列电机JC=25%或JC=40%时的功率，对YZR系列为JC=40%。
2、表中系列PQR10A为控制屏的新型号，它所对应的老型号为PQR-75-250。

TQA1系列起重机控制台（示意图）
