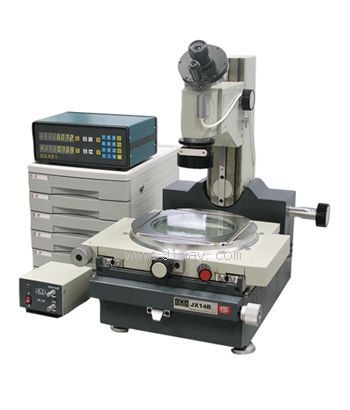

JX14B数字式大型工具显微镜特点
1、采用光电数显技术,以精密光栅尺作为XY轴测量元件,读数直观,检测方便;
2、主显微镜配有多种目镜和物镜,视场范围大,成像清晰;
3、主显微镜可左右偏摆,适用于螺旋状零件的测量;
4、透射、反射照明均采用冷光源,发热量低,寿命长;
5、具有快速移动和微动装置,并可迅速切换;
6、工作台可旋转运动,方便测量角度;
7、带有光学定位器、顶针架等多种附件,使用面广。
产品用途
该仪器能精确测量各种工件的尺寸、角度、形状和位置,以及螺纹制件的各参数。适用于机 器制造业、工具制造业、模具制造业、仪器仪表业、军事工业、航空航天及汽车制造、电子行业、塑料与橡胶行业的计量室、检查站和高等院校、科研院所,仪器带有光学定位器、顶针架、双像目镜、轮廓目镜等多种附件,可对机械零件、量具、刀具、夹具、模具、电子元器件、电路板、冲压件、塑料及橡胶制品进行质量检验和控制。
其典型测量对象有:
1、测量各种成型零件如样板、样板车刀、冲模和凸轮的形状;
2、测量螺纹塞规、丝杠和蜗杆等外螺纹的中径、大径、小径、螺距、牙型半角;
3、测量齿轮滚刀的导程、齿形和牙型角;
4、测量钻模或孔板上孔的位置度,键槽的对称度等形位误差。
JX14B数字式大型工具显微镜技术参数
1、工作台
坐标测量行程(mm):X坐标:150 Y坐标:75
X、Y坐标测量分辨率:0.001mm
仪器准确度:(2+L/50)um,式中L为被测长度,单位:mm
圆工作台直径(mm):Φ190(玻璃) Φ280(金属)
圆工作台角度分划范围:0°~360°
圆工作台测角分辨率:3′
显微镜立柱
倾斜范围:±12°
倾斜角度分划值:30′
2、测角目镜
角度分划范围:0°~360°
角度分划值:1′
3、轮廓目镜
轮廓目镜分划范围:±7°
轮廓目镜角度分度值:10′
4、光学定位器
光学定位器最小探测孔径:Φ5mm
光学定位器最大探测深度:15mm
5、测量力:0.1N
6、顶针架
夹持最大直径:Φ70mm
夹持最大长度:190mm
7、物镜:
8、仪器承受工件最大重量:20kg
9、仪器主机外形尺寸(mm):720×460×600
10、仪器重量:100kg
物镜放大倍数 |
总放大倍数(mm) |
物方工作距离(mm) |
视场距离(mm) |
1× |
10× |
82 |
20 |
3× |
30× |
70 |
6.7 |
5× |
50× |
49 |
4 |
