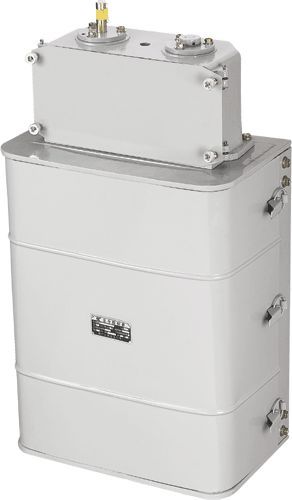

LK4系列主令控制器产品详细说明：

用途
1、LK4系列主令控制器适用于交流50HZ电压至380伏及直流电压至220伏的电路中，为自动化传动装置中的控制原件。主令控制器可直接或经过减速器与操作机械联接而主令控制器触头根据操作机构的行程或转角按一定顺序闭合或断开。（也可借辅助电动机来驱动）。
1．1、主令控制器的基本原件有凸轮装配与触头装配。凸轮装配由轴与轮盘组合而成。凸轮盘由两个同样的半圆块所组成，每块上开有十个孔及一条圆槽，两孔间隔为18°。凸轮片上开有槽孔，可向固定螺栓左右各调动10°30′，因而受凸轮所控制的触头断开与闭合的位置也可随之调整。由于主令控制器触头断弧能力及机构部分抗磨性的限制，凸轮盘的回转度速度不得超过60转/分。
1．2．每一凸轮盘作用一支电路，凸轮盘数相当于控制器的电路数。当主令控制器有较多的电路数时，则是有两组凸轮装配，动触头装配与静触头装配。同时根据需要，主令控制器的凸轮装配可以并联回转，即两组凸轮装配同时旋转，也可串联旋转，即第一组的凸轮装配和第二组凸轮装配依次回转。
1．3．按LK4系列主令控制器的外壳装置可分为
1．3．1保护式主令控制器LK4-0LK-1
1．3．2防水式主令控制器LK4-6
1．4．按LK4系列主令控制器的是否减速可分为两种：
1．4．1．LK4-024LK4-044LK4-055是不带减速的主令控制器。
1．4．2．除1.4.1所列的LK4主令控制器,其它的LK4主令控制器均带减速器.
1．5．LK4-148/3LK4-148/4LK4-168/3LK4-168/4LK4-188/4主令控制器具有两组凸轮装配，经过减速器与操作机构联接，减速可以使两组凸轮装配并联回转或串联回转。
1．6．LK4-658型主令控制器为防水式，具有一组凸轮装配、用装于主令控制器壳上的蜗轮减速器与传动轴相联接。该主令控制器的触头系列稍有不同于其它的主令控制器，其5个电路中的2个电路可装设灭弧装置、因此上面的静触头套以弧罩，由灭弧线圈建立磁场产生磁吹作用而达到灭弧作用。
技术数据
2．1主令控制器型号、电路数、放置方式、减速比见表1、表2

型号	总电路数	每一个轴上的凸轮盘数	凸轮装配旋转方式	减速器传动比
LK4-024	2	2		——
LK4-044	4	4		——
LK4-054	6	6		——
LK4-028-1	2	2		1：30
LK4-028-2	2	2		1：5
LK4-048-1	4	4		1：30
LK4-048-2	4	4		1：5
LK4-058-1	6	6		1：30
LK4-058-2	6	6		1：5
LK4-148/3	8	4	串联	1：16.65
LK4-148/4	8	4	并联	1：1 1：20或1：36
LK4-168/3	16	8	串联	1：16.65
LK4-168/4	16	8	并联	1：1 1：20或1：36
LK4-188/3	24	12	串联	1：16.65
LK4-188/4	24	12	并联	1：1 1：20或1：36

型号	电路数		减速器传动比
	无灭弧装置	有灭弧装置
LK4-658-1	5	0	1：1
LK4-658-4	3	2	1：30
LK4-658-5	5	0	1：30
LK4-658-6	5	0	1：5
LK4-658-7	3	2	1：5

2．2主令控制器触头的负荷与极限转换能力见表3表3

电流类别	额定电压（伏）	额定发热电流（安）	接通能力	分断能力	功率数COSФ+0.05	时间常数7(秒)±15%	试验次数
交流	380	10	100	10	0.4		50
直流	220 110	10	75	1.5 2		0.01	20

2.3主令控制器的操作频率为1200转/小时,但1分钟接通次数不得超过60次.
2.4主令控制器按1200转/小时,交流能承受20万次接通和20万次分断,直流能承受10万次接通10万次分断.(其中接通时间0.2~0.5秒).试验后主令控制器触头仍能继续工作.
2.5主令控制器在无电流通过时,能承受100万次闭合和断开,其触头及弹簧能承受30万次闭合断开.试验后能继续使用.

动作原理

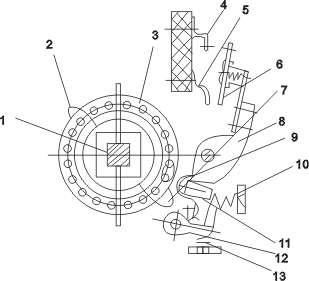

3．1触头断开，轴1上的凸轮盘3顺时针方向旋转。
3．2闭合凸轮2移到滚子9处，压于其上，而扭转触头支持8触桥6，跨接于静触头4和5上，将电路接通。固定锁扣12由弹簧13的作用顶在触头支持8的缺口，使3固定于闭合位置。
3．3凸轮盘3继续旋转。
3．4断开凸轮7触及滚子11压于其上使固定锁扣12转动，因此将触头支持8释放，后者由于弹簧10的作用而围绕其轴迅速转动，使电路分断。
使用环境
4．1、LK4主令控制器适用于下列工作条件：
4．1．1海拔高度不超过1000米；
4．1．2周围空气温度不高于+40℃及不低于-25℃（当温度低于-15℃时应使用不冻结的润滑油，当温度低于-25℃至-40℃时，订货时应指明）。
4．1．3空气相对湿度不大于80%；
4．1．4在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体及尘埃（包括导电尘埃）；
4．1．5无显著摇动和冲击振动的地方。

LK4系列主令控制器外形及安装尺寸

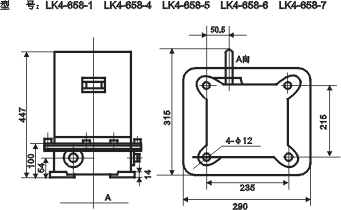

型号	尺寸（毫米） LA		键槽尺寸（毫米）宽×长	安装孔个数-直径	出轴直径Ф毫米
LK4-024	255	80	6×35	4-Ф14	Ф17
LK4-044	357	182	6×35	4-Ф14	Ф17
LK4-054	459	284	6×35	4-Ф14	Ф17

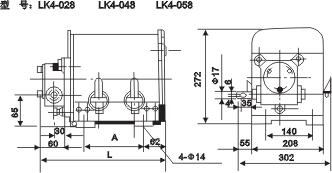

型号	尺寸（毫米）LA		出轴直径Ф毫米	键槽尺寸（毫米）宽×长	安装孔个数-直径
LK4-028	255	80	Ф17	6×36	4-Ф14
LK4-048	357	182	Ф17	6×36	4-Ф14
LK4-058	459	284	Ф17	6×36	4-Ф14

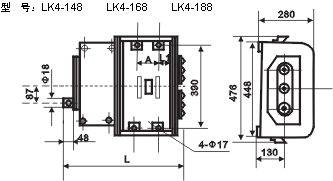

型号	出轴直径Ф毫米	键槽尺寸（毫米）宽×长	安装孔个数-直径	L毫米	A毫米	L1毫米
LK4-148	Ф18	6×35	4-Ф17	555	105	117．5
LK4-168	Ф18	6×35	4-Ф17	837	343	139．5
LK4-188	Ф18	6×35	4-Ф17	1042	520	147．5

型号	出轴直径	键槽尺寸	备注
LK4-658各型	Ф17	6×25

LK4系列主令控制器维修与保管

6．1控制器在使用过程中如发现接触不良和烧伤现象可更换动静触头。
6．2控制器的转动部位定期加注润滑油。
6．3控制器在运输和保管过程中，不得受到雨雪侵袭，应储存在空气流通，相对湿度不大于80%（相当于+20℃±5℃）温度不高于+40℃及不低于-25℃的仓库中。
订货须知

7．1在无订货时必须注明
7．1．1主令控制器型号及名称；对LK4-148/LK4-168/4LK4-188/4型尚须说明减速器的速比；
7．1．2一般型或湿热型。
