XLK23系列主令控制器产品详细说明：

概述

XLK23系列主令控制器采用IEC标准，结构先进合理，在同等产品中，它体积小、重量轻、耐冲、安装省力、使用轻便、维护简单、尤其是不改变产品安装尺寸，可直接替代LK1、LK5、LK16、LK17、LK18、LKW等控制器。本产品用于冶金、起重、矿山、机械、轧钢等行业的传统电器控制。

型号及意义

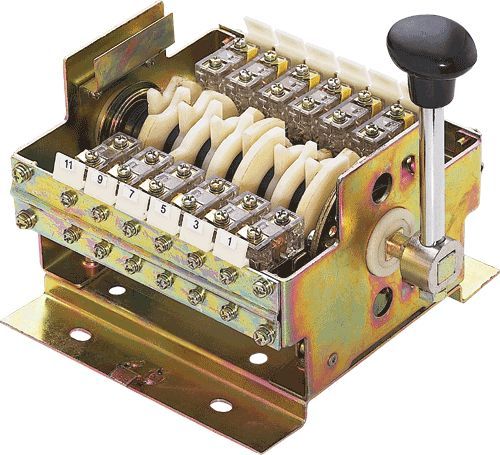

结构概述及说明

LK23系列主令控制器用钢板制作，又有独特的方轴，方孔固定件用于固定手柄。主要部件有触头合，凸轮系统棘轮系统，灭弧室，由工程塑料制成，透明密封性能好，特点耐腐蚀，耐磨损寿命高。
主要技术参数
控制器的机械寿命不少于300万次，电寿命不少于100万次,直流不少于40万次。接通与分断见下表：

使用类别	额定工作电压（V）	接通条件			分断条件			通断次数	操作频率/小时
AC-15	380	l（A）	U（V）	CosФ	l（A）	U（V）	CosФ	100万	1200
		2．6	380	0．7	2．6	380	0．4
DC-13	220	0．8	220	150ms	0．8	220	150ms	40万	1200

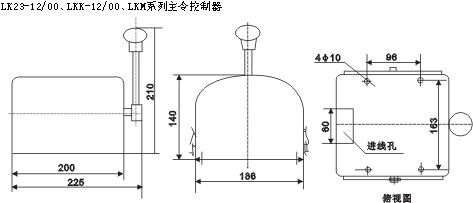

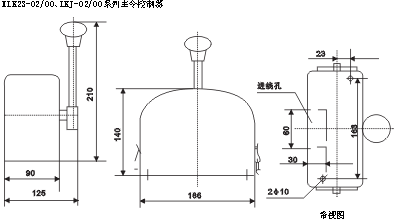

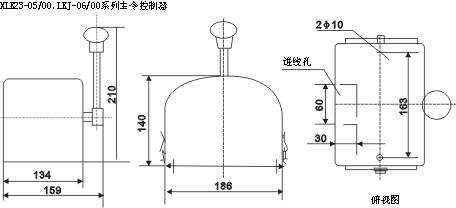

XLK23系列主令控制器外型及安装尺寸



使用和维修

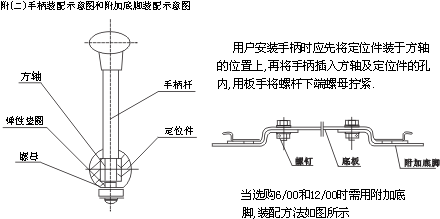

1、手柄和附加底角见附表（二）
2、如果控制器触头磨损超过1/2时应更换触头盒。注意交、直流。
订货须知

订货时须指明控制器的全称型号（规格，电流种类，触头数目，操作方法关合表等）。
您在订货时既可选用XLK23产品的关合表，也可按LK1 LK5 LK15 LK16 LK17 LK18产品的关合表订货。
