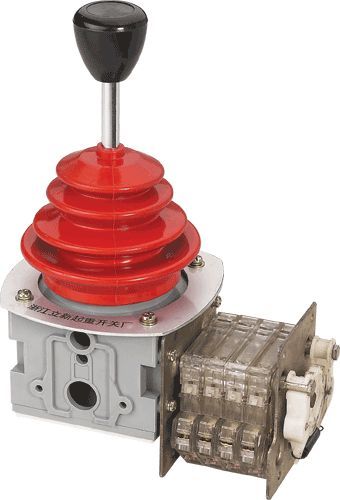

XLK23P系列盘面操作主令控制器产品详细说明：

概述


本产品是采用IEC标准，吸收国内外先进技术研制生产的新一代控制器。它一改传统安装方式，将盘上安装操作变为盘下安装、盘上操作，使操作台面整洁。本产品具有体积小，操作灵活，维护简单等优点。
A、它适用于交流380V，直流220V，电流10A的多方向控制回路中。
B、模拟量控制器，适用于直流调速、电轴控制及角度、位移、信号传递等。它包括采用自整角机，旋转变压器及电位器等器件，来达到控制目的。
控制器的结构，为单方向及纵、横十字方向操作，盘下安装、盘上操作方式，是进出口产品的替代品，也是控制器的换代产品。


注：模拟量控制器选用自整角机或旋转变压器、电位器时，需注明型号，主要数据见表3、表4、表5。
技术参数

1、控制器在表1条件下。电寿命交流不少于100万次，直流不少于40万次。接通与分断见表1：

表1

使用类别	额定工作电压	接通条件			分断条件			通断次数	操作频率次/小时
AC-15	380V	l（A）	U（V）	CosФ	l（A）	U（V）	CosФ	100万	1200
		26	380	0．7	2．6	380	0．4
DC-13	220V	l（A）	U（V）	T（ms）	l（A）	U（V）	T（ms）	40万	1200
		0．8	220	150	0．8	220	150

控制器触头的分断能力达到交流AC-15、直流DC-13的要求见表2：

表2

使用类别	额定工作电压	接通条件			分断条件			通断次数
AC-15		l（A）	U（V）	CosФ	l（A）	U（V）	CosФ	50
	380V	28．6	418	0．7	28．6	418	0．7
	220V	49．5	242	0．7	49．5	242	0．7
DC-13		l（A）	U（V）	T（ms）	l（A）	U（V）	T（ms）	50
	220V	4．4	242	300	4．4	242	300
	110V	8．8	121	300	8．8	121	300

3、控制器的机械寿命不少于300万次。
4、控制器采用WDD35D系列电位器，其质量符合美国军标MIL-R-39023A，MIL-STD-202F，主要参数如下：

表3

特性	型号WDD35-D4
标称阻值（KΩ）	1，2，3，5，10
总阻公差（%）	＜±15
独立线性差（%）	0．1，0．2
有效电气转角（deg）	345±2
分辨力	理论上无限
输出平滑性（%）	≤0．05
额定功率	2W70℃0W125℃
电阻温度系数（PPM/℃）	＜±400（-40℃~+85℃＜+250）
工作温度范围（℃）	-55~+125

5、㈠：控制器所采用的无接触式自整角机的技术数据如下：

表4

型号	激磁电压（伏）	激磁频率（赫）	源程序磁电流（安）	次级电压（伏）	消耗功率（瓦）
BD-404A	110	50	0．40	49	11
BD-404B	110	50	0．40	150	11
BD-404A-2	220	50	0．20	49	11
BD-404B-2	220	50	0．20	150	11
BD-404A6	110	60	0．35	49	11
BD-404P	110	400	0．9	100	23
		500	0．7		19

(二)：控制器所采用的线性旋转变压器的技术数据如下：

表5

型号	励磁电压（伏）	励磁频率（赫）	输入阻抗（欧）	变压比	导磁材料
45XX4-1	115	400	400	1	N150
36XX4-1	60	400	600	1	DG41
28XX6-1	26	400	600	1	DG41

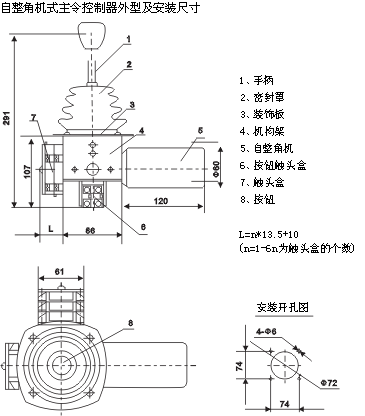

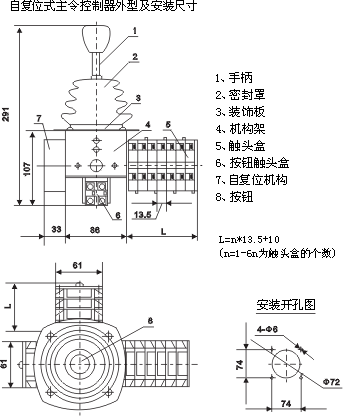

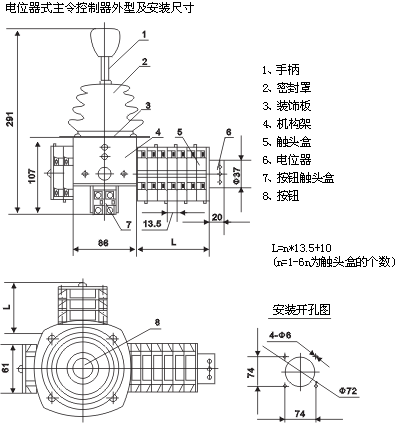

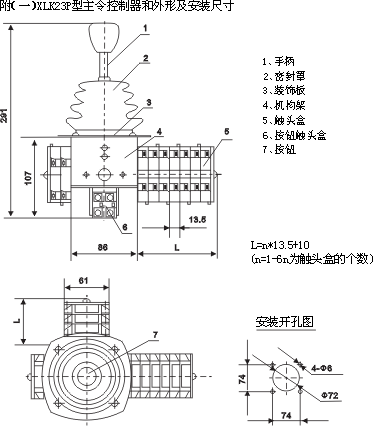

结构

XLK23P是盘上操作、盘下安装的新型控制器，整体采用高级工程塑料制成，它由“十”字方向或“一”字方向操纵机构及灭弧室、复位机构等组成，根据需要，每台最多装备四只控制器，每只控制器最多装6个触头盒，每个触头盒式有两对双断点触头，控制两条独立的回路。手柄上有应急按钮，可做安全应急及其它特殊控制之用。
模拟量主令控制器是由操作手柄来改变自整角机或旋转变压器及电位器的输出角度，改变电压信号、电阻信号进行控制。
安装使用与维护
1、安装时，将防尘套翻上，摘掉装饰板，将控制器从板下对准安装孔，盖上装饰板，旋紧螺钉固非军事区，翻下防尘套，套控制器上即可。且勿拆卸控制器任何部件。
2、安装时，单方向操作的“一”、“|”方向，可根据需要安装，不用改变控制器。但应注意向前、向后、向左、向右控制器闭合方向。
　3、整机出厂时，操纵机构等部位均有润滑脂，控制器均符合闭合表。使用前操纵手柄，观查触头闭合指示杆与闭合表是否相符，如有误请速与厂方联系。
4、在运行过程是，如发现控制器触头磨损超过1/3时应更换触头盒，并注意交流、直流。
5、模拟量控制器，安装及更换自整顿秩序有机或旋转变压器、电位器时，应注意电压、规格、阻值，调整零位完毕后将自整角机或旋转变压器、电位器坚固即可。
6、定期将防尘皮套打开，向机构内滴油少许或涂抹少量甘油。
7、本产品严禁用含苯酚醛类溶剂清洗，严禁高温烘烤。
订货须知

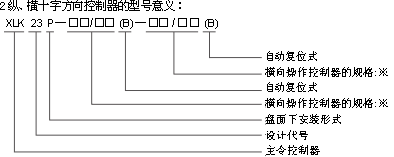

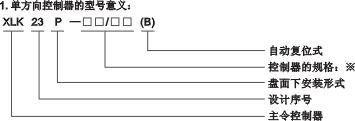

订货时须指明控制器的全称型号。为方便用户选用本控制器我们在附录中提供了全国各系列主令控制器同XLK23P系列型号一览表，您在订货时即可按LK23P产品所附型号一览表及关合型订购，我们都将满足您的需求。
例如：
XLK23P-12/413台，单方向操作。即关合表符合12/41的单方向盘面操作的控制器3台。
XLK23P-6/11-2/133台，十字方向操作。即关合表符合6/11的纵方向操作。即关合表符合2/13的横方向操作的控制器3台。
XLK23P-2/11-2/112台，带电位器，阻值2K（2K-02-2K）十字方向操作。即关合表符合2/11、带电位器、操作方向为纵、横十字方向盘面操作的控制器2台。

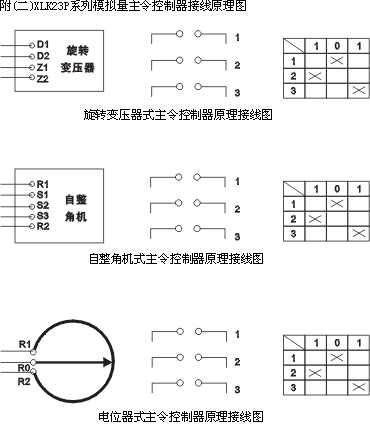

模拟量控制器。例：XLK23P-04B-404B2台，十字方向操作。即自整角机型号为BD-404B操作方向为纵、横十字方向盘面操作的控制器2台。本产品配制标准接线图，见附（二）。
您如果对XLK23P产品关合表不熟悉也可以按LK1、LK5、LK16、LK17等关合表订货、我们都将及时为您准确提供所需XLK23P系列产品。

附录
