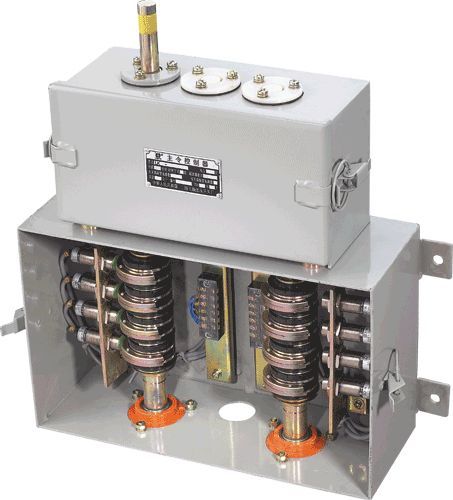

概述

XLKT8系列主令控制器采用IEC标准，有交流、直流、编码器式和无触点式等工作形式。可接编码器，进行数字显示及控制。结构精简，触头盒通断速度快，灭弧效果好，电寿命高。调整精度高，可方便进行0.1度（或更小）调整。
用途及分类-用于限位、机械编程控制

1 、可调式主令控制器，适用于交流380V以下；直流220V以下，用于翻钢、拔钢、推钢、压下、高炉上料、氧枪提升、转炉倾动、轧机等设备，在机械传动装置中，作频繁转换控制线路，实现程序、顺序的限位、定位控制之用。
2、无触点控制器是用接近开关作开关元件，适用于工控机、PLC控制的设备，做信号切换控制。

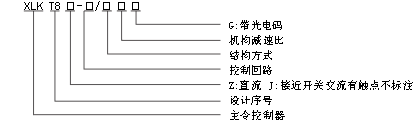

型号意义



工作条件及安装条件

周围空气温度及湿度
温度极限值为+70℃~-25℃，24小时内其平均值不超过+35℃；月平均最大相对湿度不超过90%，允许因温度变化发生在产品表面上凝露。
注：对使用在周围空气下限为-25℃时工作条件，用户应于定货时申明。
防护等级为IP55；污染等级为3级。

技术参数

10A控制器触头的分断能力达到交流AC-15、直流DC-13的要求。其电寿命交流不少于100万次，直流不少于40万次接通与分断。控制器的机械寿命不少于300万次。

调整与工作过程

闭合位置调整
凸轮片的圆周上标有角度值，根据闭合程序进行调整。凸轮片在理论上可以进行无限小的调整。
操作方法如图所示

在预调时，也可先用扳子将凸轮轴固定，再用扳手转动凸轮片即可获得您所需要闭合角度。
在精调时：将扳手勾住凸轮凹槽所需的方向，用器物适度敲打扳手，即可达到0.1度以下的精度。
新老型号对照表

表一（注：本表为XLKT8系列技术升级版）

注：本控制器需加光电编码的可以商定

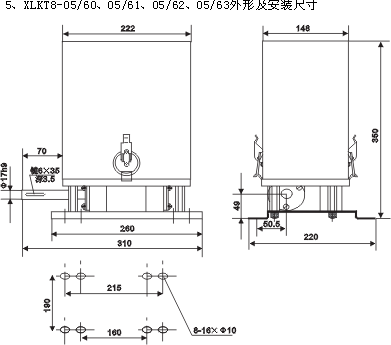

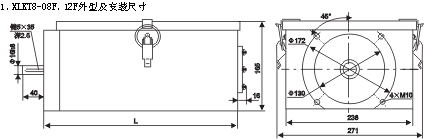

外形及安装尺寸

表4外形尺寸

表2 外型尺寸

表3 外型尺寸

无触点控制器的使用
工作时，首先将接近开关按接线图接好，然后启动系统工作。
（注意：检测时应带阻性负载！负载可为继电器等）

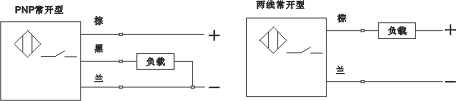

其应用接线图例如下：

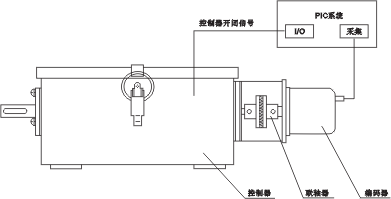

编码器式控制器结构及原理
编码器式控制器安装配备与凸轮轴同步转动的编码器，实现既有开关量输出，又有编码器输出，达到通讯控制的要求。

使用与维修

使用
XLKT8系列控制器，带有附脚，体积小、重量轻，安装极为方便，在更换旧式LK4系列主令控制器时，无须改变安装尺寸及轴距，即可直接接替换。

维护
本控制器维护极为简便；带变速装置的要定期注油。触头盒可任意调整及拆装，触头银点磨损达触点厚度二分之一时，应更换触头盒。更换时应注意交流、直流。接近开关的更换应注意开关技术数据要相同，接线要注意极性。
订货须知

订货时须指明
主令控制器的型号；交流、直流（Z）；有触点、无触点（J）。
XLKT8-08/14、XLKT8-24/14、XLKT8-08/13、XLKT8-24/13型主令控制器尚须说明减速器传动比。
选用无触点控制器，应注明接近开关的工作电压AC220V、DC24V；常开型号或常闭型；二线制或三线制或四线制。
选用编码器式控制器应给出编码器型外形安装尺寸
定货时可参照新老型号对比表选型（见表3）
在工业PC及PLC所控回路中的控制器，如高炉上料系统、探尺系统、转炉倾动系统、氧枪提升系统中所使用的主令控制器应选用无触点的控制器。
例：LK4-188/3改用XLKT8-24/13二线制型主令控制器。电压24V，直流，数比1：16.65。本厂承接各种非标准主令控制器并提供各种配件。
