产品名称：

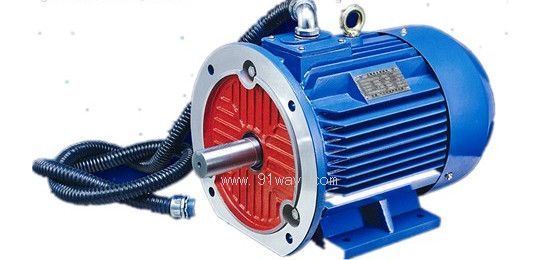

YK2系列螺杆压缩机用三相异步电机

型号规格：

放大图片

产品类别：

常规产品 -- 电机产品 -- 交流专用电机

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13901609058

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

YK2系列螺杆压缩机用三相异步电机产品详细说明：

YK2系列螺杆压缩机用三相异步电机是专为螺杆压缩机配套而设计制造的，机座为高强度铸铁基座，接线盒位置分机座顶部或侧部两种。机座号为H132-H315,安装方式分为IMB3、IMB35，服务系数为SF=1.15或SF=1.2或SF=1.25，绝缘等级F级，在额定负载时温升按B级考核。在系数负载时，温升按90K考核，轴承温度不超过95℃。

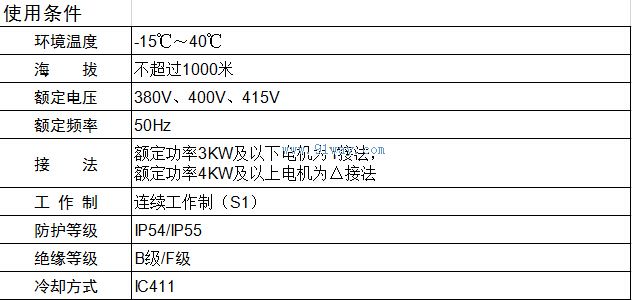

使用条件

YK2系列螺杆压缩机用三相异步电机技术参数

型号	额定功率		满载时						额定转矩	堵转转矩	最大转矩	堵转电流	噪声
	额定功率		转速	电流			效率	功率因素	额定转矩	额定转矩	额定转矩	额定电流	噪声
	KW	HP	RPM	380V	400V	415V	η%	Cosφ	N.m	Tst/Tn	Tmax/Tn	lst/ln	dB(A)
YK2-132S1-2	5.5	7.50	2900	10.90	10.4	10	87.0	0.88	18.09	2.2	2.3	8.2	79
YK2-132S1-2	7.5	10	2900	14.50	13.8	13.3	88.1	0.89	24.66	2.2	2.3	7.8	79
YK2-160M1-2	11	15	2930	21.0	20.0	19.2	89.4	0.89	35.81	2.2	2.3	7.9	81
YK2-160M2-2	15	20	2930	28.4	26.9	26	90.3	0.89	48.84	2.2	2.3	7.9	81
YK2-160L-2	18.5	25	2930	34.7	33.0	31.8	90.9	0.89	60.24	2.2	2.3	8.0	81
YK2-180M-2	22	30	2940	41.1	39.1	37.7	91.3	0.89	71.38	2.2	2.3	8.1	83
YK2-200L1-2	30	40	2950	55.7	52.9	51	92.0	0.89	97.04	2.0	2.3	7.5	84
YK2-200L2-2	37	50	2950	68.3	64.9	62.5	92.5	0.89	119.7	2.0	2.3	7.5	84
YK2-225M-2	45	60	2960	82.7	78.6	75.7	92.9	0.89	145.1	2.2	2.3	7.5	86
YK2-250M-2	55	75	2970	100.7	95.7	92.2	93.2	0.89	177.0	2.2	2.3	7.6	89
YK2-280S-2	75	100	2970	136.5	129.7	125.0	93.8	0.89	241.1	1.8	2.3	6.9	91
YK2-280M-2	90	120	2970	163.3	155.1	149.5	94.1	0.89	289.3	1.8	2.3	6.9	91
YK2-315S-2	110	150	2980	196.9	187.1	180.3	94.3	0.90	353.0	1.8	2.2	7.0	92
YK2-315M-2	132	180	2980	235.6	223.8	215.7	94.6	0.90	423.5	1.8	2.2	7.0	92
YK2-315L1-2	160	220	2980	281.8	267.7	258	94.8	0.91	513.4	1.8	2.2	7.1	92
YK2-315L2-2	200	270	2980	351.5	333.9	321.9	95.0	0.91	641.7	1.8	2.2	7.1	92

电机型号	安装方式	功率	服务系数	LEF	GCU	防护等级	绝缘等级	出线方式	引线长度	护套管长度	管接头尺寸	接线端子型号
YK2-132S1-2	B3	5.5	1.15	125	5.7	IP54	155F	左后	0.7	0.4	M33或G3/4	TU1-2.5/5
YK2-132S1-2	B3	7.5	1.15	125	5.7	IP54	155F	左后	0.7	0.4	M33或G3/4	TU1-2.5/5
YK2-132M1-2	B3	11	1.15	170	6.4	IP54	155F	顶右	0.75	0.6	M33或G1"	TU1-6/6
YK2-132M1-2	B3	15	1.15	220	7.2	IP54	155F	顶右	0.75	0.6	M33或G1"	TU1-6/6
YK2-160L1-2	B3	18.5	1.15	195	10.5	IP54	155F	顶右	1.0	0.8	M33或G1"	TU1-6/6
YK2-160L2-2	B3	22	1.15	230	11.2	IP54	155F	顶右	1.4	1.2	M33或G1"	TU1-6/6
YK2-160L2-2	B35	22	1.15	230	11.2	IP54	155F	顶右	1.0	0.8	M33或G1"	TU1-6/6
YK2-180M-2	B3	30	1.15	250	15.4	IP54	155F	顶右	1.1	0.9	M42或G1	PT10
YK2-180L-2	B3	37	1.15	300	17.2	IP54	155F	顶右	1.5	1.2	M42或G1 1/4	PT10
YK2-180L-2	B35	37	1.15	300	17.2	IP54	155F	顶右	1.1	0.9	M42或G1 1/4	PT10
YK2-200-2	B3	45	1.15	250	21.4	IP54	155F	顶左	1.5	1.2	G2"或G1 1/2"	PT16
YK2-200-2	B35	45	1.15	250	21.4	IP54	155F	顶右	1.1	0.9	G2"或G1 1/2"	PT16
YK2-225-2	B3	55	1.25	260	26.1	IP54	155F	顶左	1.4	1.1	M48或G1 1/2"	PT16
YK2-225-2	B35	55	1.25	260	26.1	IP54	155F	顶右	1.4	1.1	M48或G1 1/2"	PT16
YK2-250M1-2	B3	75	1.2	310	35.1	IP54	155F	顶右	1.5	1.2	G2"或M64	PT16
YK2-250-2	B35	75	1.2	310	35.1	IP54	155F	顶右	1.2	0.9	G2"或M64	PT16
YK2-250M2-2	B3	90	1.2	365	37.7	IP54	155F	顶右	1.7	1.4	G2"或M64	PT35
YK2-280M1-2	B35	110	1.2	320	44.7	IP54	155F	顶左	1.7	1.4	G2"或M64	T01-35/10
YK2-280M2-2	B35	132	1.2	400	49.9	IP54	155F	顶左	1.7	1.4	G2"或M64	T01-50/10
YK2-315S-2	B35	160	1.2	360	96.1	IP54	155F	顶左	1.7	1.4	G2 1/2"或M64	T01-70/10
YK2-315M-2	B35	185	1.2	430	102.0	IP54	155F	顶左	2.2	1.7	G2 1/2"或M75	T01-95/10
YK2-315L-2	B35	250	1.2	540	115.4	IP54	155F	顶右	2.2	1.7	G2 1/2"或M75	T01-95/10

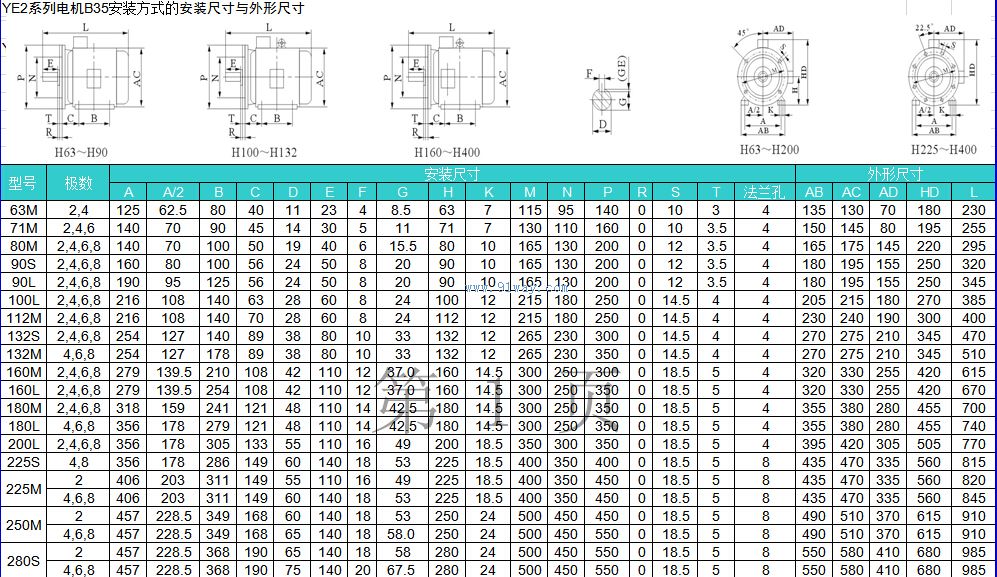

安装尺寸

YK2系列螺杆压缩机用三相异步电机（示意图）
