ZL系列整流器产品详细说明：

1、简介Applications
ZL系列整流器主要用作YEJ电磁制动三相异步电动机与电磁制动器（DZS系列）的接口。
ZLseriesballastservetoconnectYEJelectromagneticbrake3-phasemotorsandelectromagneticbrakes(DZSseries).
具有以下特点：
Theyare:
外形美观、体积小、接线方便；
beautifullydesigned,smallsizedandeasytowire;
具有输入、输出保护电路。适用于电感器件的高频次工作；
powerinputandoutputprotection,Goodforhighworkingfrequencyappliances;
密封性好，适合（YEJ）电动机标准的工作环境，可直接安装在电机的接线盒内。
wellsealed.MeetsYEJmotor`sworkingconditionsandcanbewiringboxes.

2、ZL系列整流器主要性能参数：MainTechnicalData

数据 型号	输入电压(V AC) Input Voltage	输出电压(V DC) Output Voltage	尺寸Size
			L	B
ZL-99	220	99	13	28
ZL-170	380	170	14	33

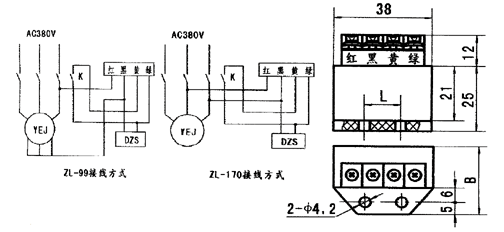

3、外形及安装接线：OverallandInstallation

上图为制动器快速制动接线方式。当制动器允许以较慢的速度制动时，可将“K”处短接。
（Theaboveisadiagramforhighspeedbrakingwiring.If
alowspeedbrakingisdesired,shortconnect"K"）
