产品名称：

TNYC系列抽油机三相永磁同步电动机

型号规格：

放大图片

产品类别：

常规产品 -- 电机产品 -- 交流同步电机

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13901609058

91way@163.com

更多分享

产品简介：

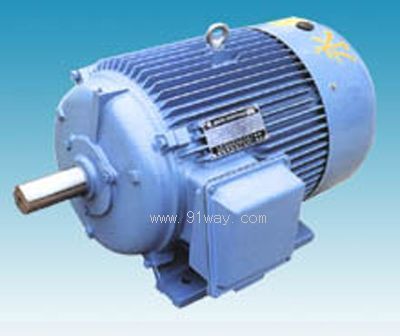

（点击小图查看大图）

TNYC系列抽油机三相永磁同步电动机产品详细说明：

TNYC系列抽油机用三相永磁同步电动机是以Y系列电动为基础，其转子镶嵌为磁性能优良的稀土永磁材料-－钕铁硼而制成的新型抽油机用新型节能驱动装置。

TNYC系列抽油机三相永磁同步电动机除保留了原来异步电动机结构简单、使用方便、经久耐用等全部优点外，还具有功率因数和效率高且曲线平坦、起动转矩大、过载能力强等一系列优点，非常适合于抽油机的特殊运行工况。使用该产品可以使抽油机的装机功率降低一个等级，彻底解决抽油机驱动电机的"大马拉小车问题"。其外形和安装尺寸则与Y和Y2系列电动机完全一致，现场换用非常方便，如与新抽油机配套使用则效果更佳。

TNYC系列抽油机用三相永磁场同步电动机
运行电流可降低30%以上，自然功率因数可提高到0.9以上，无功节电率高达90%以上，有功节电率可达15%，完全可以省掉补偿电容器，明显地降低配电线路上的损耗，半年即可收回投资成本，是目前抽油机用异步驱动电机的理想节能更新换代产品。
适用于各种使用异步电动机的场合，如运输机械、齿轮减速机、机床、水泵、风机等需要节能的机械。节能效果非常明显。根据用户的需要，可以提供防腐、户外型

TNYC系列抽油机三相永磁同步电动机主要性能指标：

型号	功率(kW)	电流(A)	转速(r/min)	效率%	功率因数	堵转转矩/ 额定转矩	失步转矩/ 额定转矩	重量 (kg)
TNYC132S2－4	4	6.88	1500	92.0	0.96	2.7	2.2	67
TNYC132M－6	4	7.0	1000	90.5	0.96	2.7	2.2	75
TNYC160M－6	7.5	13.0	1000	91.0	0.96	2.7	2.2	120
TNYC160L－6	11	19.1	1000	91.0	0.96	2.7	2.2	140
TNYC180L－6	15	25.9	1000	91.5	0.96	2.7	2.2	193
TNYC200L1－6	18.5	32.0	1000	91.5	0.96	2.7	2.2	242
TNYC200L2－6	22	37.8	1000	92.0	0.96	2.7	2.2	257
TNYC225M－6	30	51.3	1000	92.5	0.96	2.7	2.2	322
TNYC250M－6	37	63.0	1000	93.0	0.96	2.7	2.2	420
TNYC280S－6	45	76.2	1000	93.5	0.96	2.7	2.2	550
TNYC280M－6	55	93.1	1000	93.5	0.96	2.7	2.2	667
TNYC180L－8	11	19.6	750	90.5	0.96	2.7	2.2	186
TNYC200L－8	15	26.2	750	89.5	0.96	2.7	2.2	239
TNYC225S－8	18.5	32.2	750	91.5	0.96	2.7	2.2	284
TNYC225M－8	22	38.1	750	91.5	0.96	2.7	2.2	303
TNYC250M－8	30	51.3	750	92.5	0.96	2.7	2.2	409
TNYC280S－8	37	63.0	750	93.0	0.96	2.7	2.2	520
TNYC280M－8	45	76.2	750	93.5	0.96	2.7	2.2	608
TNYC200L1-12	5.5	10.1	500	90.0	0.92	2.2	2.2	155
TNYC200L2-12	7.5	13.8	500	90.0	0.92	2.2	2.2	185
TNYC225S－12	11	20.2	500	90.0	0.92	2.2	2.2	259
TNYC225M1－12	15	27.5	500	90.0	0.92	2.2	2.2	300
TNYC225M2－12	18.5	33.0	500	90.5	0.94	2.2	2.2	330
TNYC250M1－12	22	38.7	500	91.0	0.95	2.2	2.2	378
TNYC250M2－12	30	52.7	500	91.0	0.95	2.2	2.2	442
TNYC280M－12	37	65.0	500	91.0	0.95	2.2	2.2	650
TNYC280S1-16	18.5	38.7	375	91.0	91.5	2.0	2.0	505
TNYC280S2-16	22	52.4	375	91.0	92.0	2.0	2.0	535

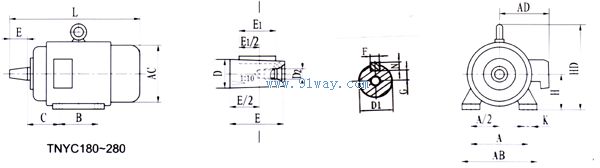

安装尺寸和外形尺寸（圆锥形轴伸）

机座号	安装尺寸														外形尺寸
	A	A/2	B	C	D	D1	D2	E	E1	F	G	H	K	N	AB	AC	AD	HD	L
180L	279	139.5	279	126	55	49.75	M20	105	70	14	19.38	180	15	9	355	380	285	430	710
200L	318	159	305	143	60	54.75	M20			16	21.38	200	19	10	395	420	315	475	780
225S	356	178	286	159	65	59.75	M20			18	22.88	225		11	435	475	345	530	795
225M			311																820
250M	406	203	349	178	70	64.75	M24				25.40	250	24	11	490	515	385	575	905
280S	457	228.5	368	200	85	78.50	M24	130	80	20	31.75	280		12	550	580	410	640	1000
280M			419																1050

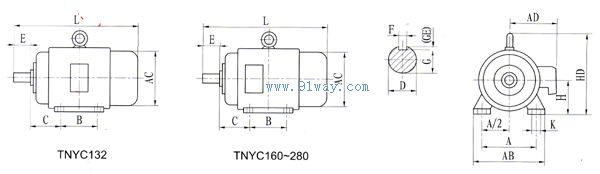

安装尺寸和外形尺寸（圆柱形轴伸）

机座号	安装尺寸										外形尺寸
	A	A/2	B	C	D	E	F	G	H	K	AB	AC	AD	AH	L
132S	216	108	140	89	38	80	10	33	132	12	280	275	210	315	475
132M			178												515
160M	254	127	210	108	42	110	12	37	160	15	330	335	265	385	605
160L			254												650
180L	279	139.5	279	121	48		14	42.5	180		355	380	285	430	710
200L	318	159	305	133	55		16	49	200	19	395	420	315	475	775
225S	356	178	286	149	60	140	18	52	225		435	475	345	530	820
225M			311												845
250M	406	203	349	168	65			58	250	24	490	515	385	575	930
280S	457	228.5	368	190	75		20		280		550	580	410	640	1000
280M								67.5							1050

TNYC系列抽油机三相永磁同步电动机（示意图）
