DLD2系列单片电磁离合器产品详细说明：

1、简介（Applications）
　　DLD2系列系无滑环干式，通电型工作的单片电磁离合器，线圈不旋转，一个摩擦付，结构紧凑，传递力矩大，响应迅速，无空载损耗。
　　适用于高频动作的机械传动系统，可在主动部分运转的情况下，使从动部分与主动部分结合或分离。广泛适用于包装机械、印刷机械、纺织机械、轻工机械、及办公机械中。

2、DLD2系列单片电磁离合器主要性能参数：Main Technical Data

规格Specifications 数据Contents	DLD2-0.6	DLD2-1.2	DLD2-2.5	DLD2-5	DLD2-10	DLD2-16
额定力矩(N.m) Rated Braking Torque	6	12	25	50	100	160
额定功率P20℃(W) Rated Power	13	16	20	32	40	45
额定电压(V dc) Rated Voltage	24	24	24	24	24	24
工作最高转速(rpm) Allowable Max Speed	3600	3600	3000	3000	2500	2500

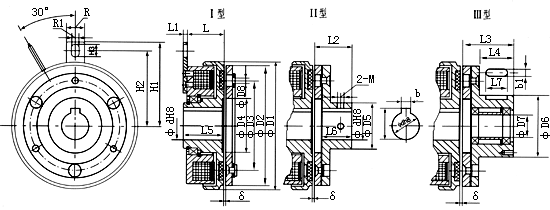

3、DLD2系列单片电磁离合器外形及安装尺寸：Overall and lnstallation Dimensions

尺寸 型号	d	D1	D2	D3	D4	D5	D6	D7	D8	h	H1	H2	H3	R	R1	L	L1	L2	L3	L4	L5	L6	L7	M	b	b1	δ
DLD2-0.6	15	70	66	50	35	26	38	12	4.1	17.3	50	42.5	9.5	14	4.5	24	2	18.5	28.5	20	28	15	14	M4	5	4	0.3
DLD2-1.2	20	90	85	66	42	31	45	15	4.1	22.8	65	57.5	10.5	16	5.5	27	2.5	25	35	25	29	20	16	M6	6	5	0.3
DLD2-2.5	25	112	105	80	42	41	55	20	5.2	28.3	70	62.5	11.5	16	6.5	31.2	2.5	32	44	30	34.5	25	18	M6	8	5	0.4
DLD2-5	30	145	137	101	65	49	64	25	6.2	33.3	85	77.5	11.5	16	6.5	36.3	2.5	38.5	56.5	40	44	30	20	M6	8	6	0.5
DLD2-10	35	169	160	120	80	65	75	30	8.2	38.3	112	100	18.5	25	8.5	38	3	47	66	50	41.5	38	35	M8	10	8	0.5
DLD2-16	43	213	200	158	100	83	90	40	10.2	46.3	132	120	18.5	25	8.5	46.2	3.5	56	80	59	51.5	45	40	M8	12	10	0.6

4、安装：Installation
安装注意事项 Warning
摩擦片必须保持清洁；
Friction surface should be clean.
安装离合器必须保证同轴度不大于0.1mm；
The coaxial degree should not exceed 0.1mm.
安装时必须保证气隙“δ”；
When fixing, the airgap "δ" should be kept to the specified value.
离合器安装后不允许有轴向窜动。
Not allowed to move on axial direction.
