产品名称: | DZS系列大功率电磁失电制动器 | |||||
型号规格: | |
|||||
产品类别: | 常规产品 -- 机械传动 -- 电磁制动器 | |||||
参考价格: | 厂价直销 | |||||
产品品牌: | 国产 | |||||
产品产地: | 上海 | |||||
可供数量: | 批量 | |||||
供货周期: | 现货(或电询) | |||||
|
||||||
产品简介: |
|
规格Specifications 数据Contents 名称Item names |
200 | 300 | 450 | 600 | 850 | 2000 |
配套YEJ电机机座号 YEJ Motors Model Numbers |
180 | 200 | 225 | 250 | 280 | 315 |
额定力矩(N.m) Rated Braking Torque |
200 | 300 | 450 | 600 | 850 | 2000 |
额定功率P20℃(W) Rated Power |
130 | 140 | 160 | 170 | 360 | 400 |
接通时间(ms) Connecting Time T1 |
252 | 303 | 359 | 385 | 435 | 495 |
断开时间(ms) Disconnecting Time T2 |
210 | 250 | 270 | 285 | 320 | 375 |
最大工作气隙δmax (mm) Maximum Working Air Crach |
1.2 | 1.5 | 1.5 | 1.6 | 1.8 | 1.8 |
额定电压(V DC) Rated Voltage |
170 | 170 | 170 | 170 | 170 | 170 |
允许最高工作转速(rpm) Allowable Max Speed |
3000 | 3000 | 3000 | 3000 | 3000 | 3000 |

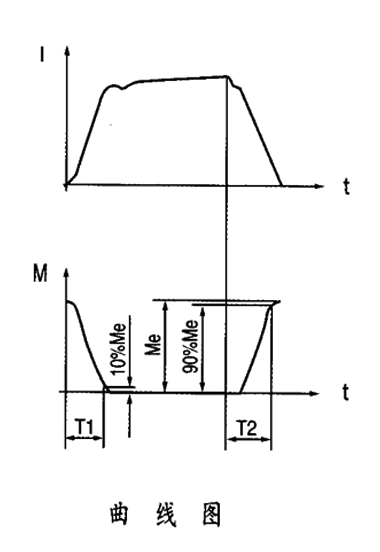

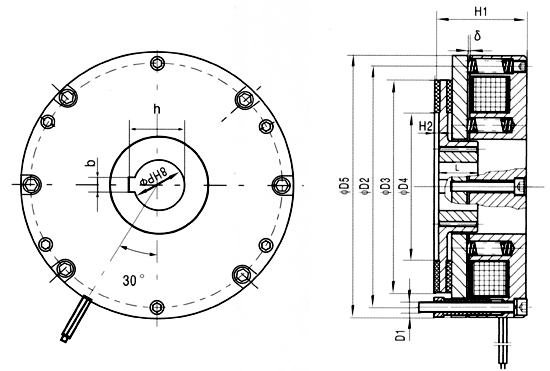

3、外形及安装尺寸:
尺寸 型号 |
d | D1 | D2 | D3 | D4 | D5 | b | h | H1 | H2 | L | δ |
DZS-200 | 49 | 4×M10 | 244 | 215 | 150 | 265 | 14 | 52.8 | 96 | 4.5 | 40 | 0.6 |
DZS-300 | 59 | 4×M12 | 280 | 248 | 155 | 310 | 18 | 63.4 | 110 | 3.5 | 50 | 0.8 |
DZS-450 | 65 | 4×M12 | 300 | 268 | 165 | 330 | 18 | 69.4 | 114 | 3.5 | 56 | 0.8 |
DZS-600 | 65 | 4×M16 | 350 | 305 | 180 | 380 | 18 | 69.4 | 133 | 4 | 56 | 0.8 |
DZS-850 | 68 | 6×M16 | 390 | 350 | 195 | 422 | 18 | 72.4 | 134 | 4 | 62 | 1.0 |
DZS-2000 | 80 | 8×M16 | 550 | 510 | 350 | 580 | 22 | 85.4 | 140 | 7.5 | 62 | 1.2 |
4、安装:
安装注意事项
摩擦片及衔铁表面不得有油污,必须保持清洁;
安装时必须保证气隙“δ”;
齿轮套不得有轴向窜动;
安装后必须旋出空心螺栓锁紧在电机后端盖或法兰盘上。
安装示意图:
1、电机端盖
2、空心螺栓
3、制动盘
4、衔铁
5、齿轮套
6、安装螺钉
7、磁轭组件
8、手动释放装置
9、风叶
