DZD3系列单片电磁制动器产品详细说明：

DZD3系列系干式单片通电型制动器。该产品结构紧凑、制动延迟时间短、制动力矩大。最大优点是：可水平安装也可垂直安装，不受安装角度影响，消除了电机轴向窜动对制动器气隙要求较高的影响。适用于机械传动系统中需要制动或定位要求的场合。如精密机械、印刷机械、包装机械、试验设备及办公机械等传动系统中的制动及定位。

2、主要性能参数：Main Technical Data


规格Specifications 数据Contents	DZD3-05	DZD3-10	DZD3-20	DZD3-40		DZD3-80	DZD3-160
配套Y系列电机机座号 Y Motors Model Numbers	71	80	90	100	112	132	160
配套电机额定功率(W) Motors Rated Power	0.25-0.55	0.75-1.1	1.1-1.2	1.5-3	2.2-4	2.2-7.5	4-18.5
额定制动力矩(N.m) Rated Braking Torque	5	10	20	40		80	160
额定功率P20℃(W) Rated Power	13	16	20	32		40	45
最大工作气隙δmax(mm) Maximum Working Air Crach	1.5	1.5	1.8	1.8		2.2	2.2
额定电压(V DC) Rated Voltage	24	24	24	24		24	24
工作最高转速(rpm) Maximun Rotational Speed	6000	4000	3500	3000		3000	3000

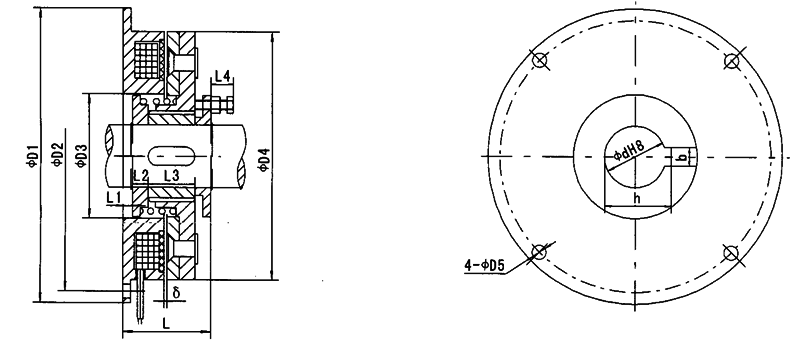

3、外形及安装尺寸：Overall and intallation Dimensions

尺寸 型号	d	D1	D2	D3	D4	D5	L	L1	L2	L3	L4	b	h	δ
DZD3-05	14.8	80	72	35	64	4.5	35	4	5	20	6-9	5	16.2	1
DZD3-10	19.8	105	95	42	85	5.5	40	5	6	20	6-9	6	22.6	1
DZD3-20	24.8	130	118	52	105	5.5	50	7	8	25	6-10	8	28.1	1
DZD3-40	29.5	150	137	62	125	7	55	7	8	25	6-10	8	32.8	1
DZD3-80	39.5	190	175	80	160	9	56	6	10	30	6-10	12	42.8	1
DZD3-160	44.5	230	215	100	200	9	61	6	10	35	6-10	12	47.8	1

4、安装：Installation

安装注意事项 Warning
摩擦片及衔铁表面不得有油污，必须保持清洁；
Friction disc and armature surface should be kept clean and free of grease.
安装时通过调节螺钉调整气隙到规定值“δ”；
齿轮套不得有轴向窜动。
The gear hub are not allowed to move along axially.

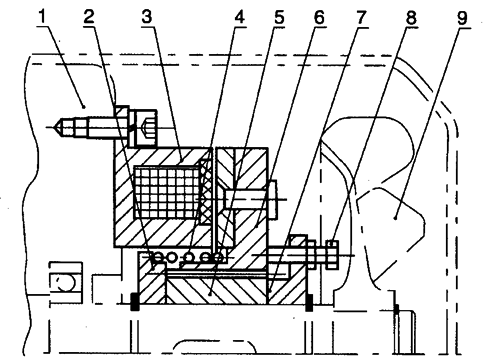

安装示意图：
Example for lnstallation
1、电机端盖
2、内挡块
3、磁轭组件
4、弹簧
5、齿轮套 gear sleeve
6、衔铁组件armature yoke
7、调节挡块
adjustable baffle
8、调节螺钉
adjustable screws
9、风叶 wind leaves
