产品名称: | DMZ1-□A系列电磁失电制动器 | |||||
型号规格: | |
|||||
产品类别: | 常规产品 -- 机械传动 -- 电磁制动器 | |||||
参考价格: | 厂价直销 | |||||
产品品牌: | 国产 | |||||
产品产地: | 上海 | |||||
可供数量: | 批量 | |||||
供货周期: | 现货(或电询) | |||||
|
||||||
产品简介: |
|
DMZ1-05A |
DMZ1-08A |
DMZ1-15A |
DMZ1-30A |
DMZ1-40A |
DMZ1-80A |
DMZ1-150A | |
配套YEJ电机机座号 YEJ Motors Model Numbers |
71 |
80 |
90 |
100 |
112 |
132 |
160 |
额定力距 Rated Torque(N.m) |
5 |
7.5 |
15 |
30 |
40 |
80 |
150 |
额定功率 P20 ℃ Rated power(W) |
30 |
40 |
55 |
70 |
85 |
90 |
120 |
接通时间 Engaging time (≤ms) |
63 |
87 |
110 | 140 |
152 |
165 |
214 |
断开时间 Disanganing time (≤ms) |
55 |
72 |
95 | 120 | 130 |
140 |
180 |
最大工作气隙& max(mm) Maximum Working Air Crack |
0.8 |
1 | 1 | 1 |
1 |
1.2 | 1.2 |
额定电压 Rated Voltage(V DC) |
99 | 99 | 99 | 99 | 170 | 170 | 170 |
允许最高工作转速 Allowable Max Spead(rpm) |
3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 |
3、安装:
安装注意事项
摩擦片及衔铁表面不得有油污,必须保持清洁。
安装时必须保证气隙“&”
花键套不得有轴向窜动
安装后必须旋出空心螺栓锁紧在电机后端盖或法兰盘上

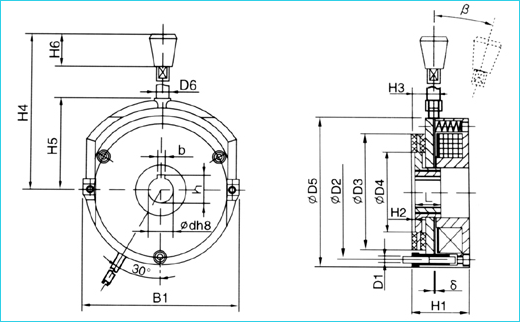

4、外形及安装尺寸:Overall and Installation Dimensions
尺寸Size 规格Specifcations |
d | D1 | D2 | D3 | D4 | D5 | D6 | b | h | H1 | H2 | H3 | H4 | H5 | H6 | L | δ | β |
DMZ1-05A | 14.8 | 3×M5 | 90 | 78 | 51 | 102 | 10 | 5 | 16.2 | 39 | 2 | 21 | 120 | 60 | 25 | 20 | 0.3 | 12° |
DMZ1-08A | 19.8 | 3×M5 | 105 | 92 | 65 | 118 | 10 | 6 | 21.6 | 47 | 3 | 21 | 135 | 75 | 25 | 20 | 0.3 | 12° |
DMZ1-15A | 24.8 | 3×M6 | 114 | 98 | 65 | 128 | 10 | 8 | 28.1 | 54 | 3 | 24 | 140 | 80 | 25 | 25 | 0.4 | 10° |
DMZ1-30A | 29.5 | 3×M6 | 133 | 118 | 80 | 147 | 10 | 8 | 32.8 | 54.5 | 3 | 24.5 | 150 | 90 | 25 | 30 | 0.4 | 10° |
DMZ1-40A | 29.5 | 3×M8 | 150 | 131 | 90 | 167 | 12 | 8 | 32.8 | 55 | 3 | 25 | 180 | 102 | 32 | 30 | 0.5 | 8° |
DMZ1-80A | 39.5 | 3×M8 | 170 | 151 | 104 | 188 | 12 | 12 | 42.8 | 66 | 3 | 29 | 195 | 112 | 32 | 30 | 0.5 | 8° |
DMZ1-150A | 44.5 | 4×M10 | 202 | 181 | 120 | 222 | 12 | 12 | 47.8 | 72 | 3.5 | 34 | 275 | 133 | 32 | 35 | 0.6 | 8° |

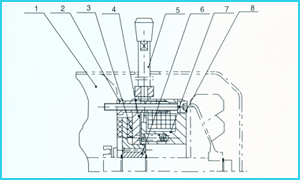

5、安装示意图
Examples for Installation
1、电机端盖 motor side hood
2、空心螺栓装置 hollow boit
3、制动盘 braking
4、衔铁 barmature
5、手动释放装置 manual releaser
6、花键套 spline type axle sleeve
7、磁轭组件 magnetie yoke
8、安装螺栓 fixing screws
