DMZ3系列电磁失电制动器产品详细说明：

1、简介
DMZ3系列电磁失电制动器为通电脱离（释放），断电弹簧制动的摩擦式制动器。它主要与Ｙ系列电动配套成YEJ系列电磁制动三相异步电动机。广泛应用于冶金、建筑、化工、食品、机床、包装等机械中，及在断电时（防险）制动等场合。
这种制动器具有结构紧凑、安装方便、适用性广、噪声低、工作频次高、动作灵敏、制动可靠等优点，是一中理想的自动化执行元件。

2、DMZ3系列电磁失电制动器性能参数：Main Technical Data

	DMZ3-05	DMZ3-08	DMZ3-15	DMZ3-30	DMZ3-40	DMZ3-80	DMZ3-150	DMZ3-200	DMZ3-300	DMZ3-450
配套YEJ电机机座号 YEJ Motors Model Numbers	71	80	90	100	112	132	160	180	200	225
额定力距 Rated Torque(N.m)	5	8	15	30	40	80	150	200	300	450
额定功率 P20 ℃ Rated power(W)	30	40	55	70	85	100	120	135	170	180
接通时间 Engaging time (≤ms)	63	87	110	140	152	165	214	252	303	359
断开时间 Disanganing time (≤ms)	55	72	95	120	130	140	180	210	250	270
最大工作气隙& max(mm) Maximum Working Air Crack	0.8	1	1	1	1	1.2	1.2	1.2	1.5	1.5
额定电压 Rated Voltage(V DC)	99	99	99	99	170	170	170	170	170	170
允许最高工作转速 Allowable Max Spead(rpm)	3000	3000	3000	3000	3000	3000	3000	3000	3000	3000

3、手动释放装置使用说明：
这是一种能软、硬释放的手动装置。当旋紧释放螺钉，通过钢球推动释放板，从而拉动衔铁解除制动，旋松螺钉，衔铁通过弹簧力复位，恢复制动状态，即为硬释放；软释放时须将释放　换为手柄，向后端扳手现即可解除制动。（参见安装示意图）

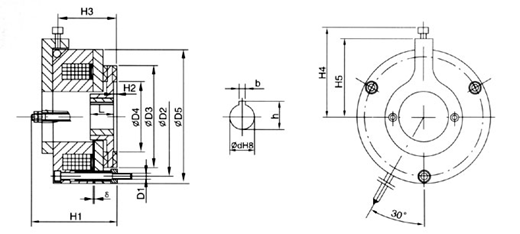

4、外形及安装尺寸：Overall and Installation Dimensions

尺寸Size 规格Specifcations	d	D1	D2	D3	D4	D5	b	h	H1	H2	H3	H4	H5	L	δ
DMZ3-05	14.8	3×M5	90	78	51	102	5	16.2	56	2	35	80	62	20	0.2
DMZ3-08	19.8	3×M5	105	92	65	118	6	21.6	66	3	43	85	70	20	0.3
DMZ3-15	24.8	3×M6	114	98	65	128	8	28.1	75	3	50	95	76	25	0.4
DMZ3-30	29.5	3×M6	133	118	80	147	8	32.8	75	3	51	106	88	30	0.4
DMZ3-40	29.5	3×M8	150	131	90	167	8	32.8	78	3	51	118	98	30	0.5
DMZ3-80	39.5	3×M8	170	151	104	188	12	42.8	91	3	62	130	110	30	0.5
DMZ3-150	44.5	4×M10	202	181	120	222	12	47.8	95	3.5	68	150	128	35	0.6
DMZ3-200	53	4×M10	244	220	140	265	16	57.3	110	3.5	72	180	150	40	0.6
DMZ3-300	59	4×M12	280	254	170	310	18	63.4	127	3.5	88	205	175	50	0.8
DMZ3-450	65	4×M12	300	274	180	330	18	69.4	130	3.5	93	220	185	56	0.8



5、安装:安装注意事项

摩擦片及衔铁表面不得有油污，必须保持清洁。
安装时必须保证气隙“δ”。
花键套不得有轴向窜动。
安装后必须旋出空心螺栓锁紧在电机后端盖或法兰盘上。

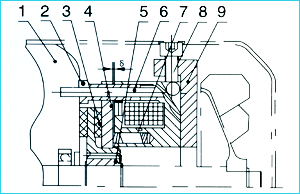

6、安装示意图
Examples for Installation
1、电机端盖 motor side hood
2、空心螺栓 hollow boit
3、制动盘 braking
4、衔铁 barmature
5、花键套　spline type axle sleeve
6、安装螺钉　fixing screws
7、磁轭组件 magnetie yoke
8、释放螺钉 releasing screws
9、释放板 relessing board
