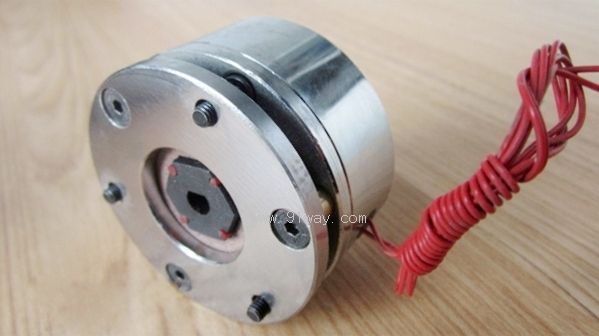

DMZX系列微型电磁制动器产品详细说明：

1、简介
DMZX系列微型电磁失电制动器为通电吸合（释放），断电弹簧制动的摩擦式制动器，可与微电机配套。广泛用于门机驱动、电动轮椅、仓储自动控制、舞台和剧院机械、自动门、医疗器械、步进电机等自动化机械传动系统中，起快速停车、安全制动等作用。
　　这种制动器具有结构紧凑简单、安装快捷、噪音低、制动平稳等特点，有制动、保持两种功能，是一种理想的自动化执行元件。

2、性能参数：Main Technical Data

	DMZX-0.5	DMZX-1	DMZX-2	DMZX-3	DMZX-4	DMZX-8
额定力矩Rated Torque(N.m)	0.5	1	2	3	4	8
额定功率P20℃ Rated Power(W)	9	9	10	12	20	25
额定电压 Rated Voltage (V DC)	99/24	99/24	99/24	99/24	99/24	99/24
接通时间 Engaging Time(≤ms)	45	50	55	60	63	87
断开时间 Disanganing time (≤ms)	39	43	48	51	55	72
工作最高转速 Allowable Max Spead(rpm)	5000	5000	5000	5000	3000	3000

3、安装：
安装注意事项
制动器在干式条件下工作，摩擦片表面不得有油污和杂质。
制动器在出厂已将气隙调整好，不需进行任何调整。

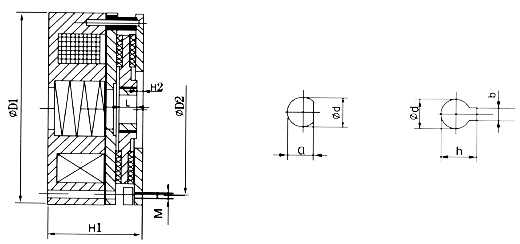

4、DMZX系列微型电磁制动器外形及安装尺寸：

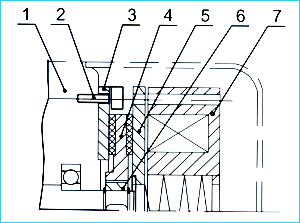

5、安装示意图
1、电机端盖 motor side hood
2、安装螺钉 fixing screws
3、联结板 bind the board
4、制动盘 braking
5、衔铁 barmature
6、轴套　axle sleeve
7、磁轭组件 magnetie yoke
