产品名称: | JDMZ系列交流电磁失电制动器 | |||||
型号规格: | |
|||||
产品类别: | 常规产品 -- 机械传动 -- 电磁制动器 | |||||
参考价格: | 厂价直销 | |||||
产品品牌: | 国产 | |||||
产品产地: | 上海 | |||||
可供数量: | 批量 | |||||
供货周期: | 现货(或电询) | |||||
|
||||||
产品简介: |
|
JDMZ-05 |
JDMZ-08 |
JDMZ-15 |
JDMZ-30 |
JDMZ-40 |
JDMZ-80 |
JDMZ-160 |
JDMZ-200 | |
配套YEJ电机机座号 YEJ MOTORS Model Numbers | ||||||||
71 |
80 |
90 |
100 |
112 |
132 |
150 |
180 | |
额定制动力矩 Rated Braking Torque(N.m) |
5 |
8 |
15 |
30 |
40 |
80 |
160 |
200 |
额定功率P20℃ Rated Power(W) |
60 |
70 |
80 |
90 |
120 |
200 |
250 |
310 |
最大工作气隙δmax Max Working Air Crack δ |
0.8 | 1 | 1 | 1 | 1 | 1.2 | 1.2 | 1.2 |
额定电压 Rated Voltage(V AC) |
380V(三相) 50Hz | |||||||
允许最高工作转速 Allowable Max Sped(rpm) |
3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 |

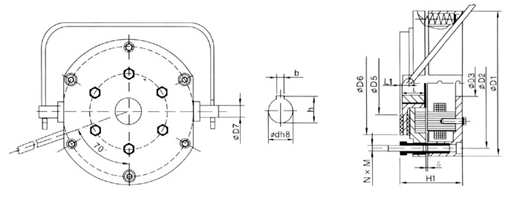

3、外形及安装尺寸:OverallandInstallationDimensions
尺寸Size 规格Specifcations |
d | D1 | D2 | D3 | N×M | D5 | D6 | D7 | b | h | H1 | L | L1 | δ |
JDMZ-05 | 14.8 | 127 | 116 | 35 | 3×M5 | 51 | 78 | 12 | 5 | 16.2 | 57 | 20 | 2 | 0.4 |
JDMZ-08 | 19.8 | 147 | 133 | 40 | 3×M6 | 65 | 92 | 12 | 6 | 21.6 | 66 | 20 | 3 | 0.4 |
JDMZ-15 | 24.8 | 162 | 146 | 40 | 3×M8 | 65 | 98 | 12 | 8 | 28.1 | 82 | 25 | 3 | 0.4 |
JDMZ-30 | 29.5 | 176 | 160 | 40 | 3×M8 | 80 | 118 | 14 | 8 | 32.8 | 80 | 20 | 3 | 0.5 |
JDMZ-40 | 29.5 | 200 | 180 | 55 | 3×M10 | 90 | 131 | 14 | 8 | 32.8 | 88 | 30 | 3 | 0.5 |
JDMZ-80 | 39.5 | 224 | 204 | 55 | 3×M10 | 104 | 151 | 14 | 12 | 42.8 | 87 | 30 | 3 | 0.6 |
JDMZ-150 | 44.5 | 268 | 248 | 90 | 4×M10 | 120 | 181 | 14 | 12 | 47.8 | 99 | 35 | 3.5 | 0.6 |
JDMZ-200 | 53 | 315 | 293 | 125 | 4×M12 | 140 | 220 | 16 | 16 | 57.3 | 108 | 40 | 3.5 | 0.6 |
4、安装:
安装注意事项
摩擦片及衔铁表面不得有油污,必须保持清洁。
安装时必须保证气隙“&”
花键套不得有轴向窜动。
安装后必须旋出空心螺栓锁紧在电机后端盖或法兰盘上。

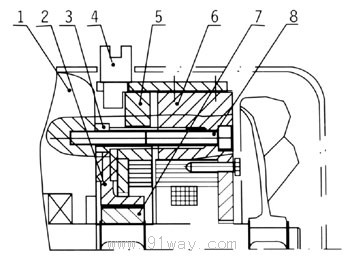

5、安装示意图
ExamplesforInstallation
1、电机端盖motorsidehood
2、制动盘braking
3、空心螺栓装置hollowboit
4、手动释放装置manualreleaser
5、衔铁组件 armature
6、磁轭组件magnetieyoke
7、花键套 splinetypeaxlesleeve
8、安装螺钉 fixingsverws
