ZS系列整流器产品详细说明：

1、简介
ZS系列整流器主要用作YEJ电磁轴动三相异步电动机与电磁制动器（DMZ系列）的接口。
具有以下特点：
外形美观、体积小、接线方便；
具有输入、输出保护电路。适应用于电感器件的高频次工作。
密封性好，适合（YEJ）电动机标准的工作环境，可直接安装在电机接线盒内。

2、性能参数：Main Technical Data

数据 Contents 型号 Model	输入电压(V AC) Input Voltage	输出电压(V DC) Output Voltage
ZS-1	220	99
ZS-2	380	170

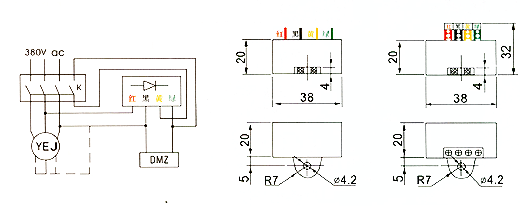

3、外形及安装尺寸：Overall and Installation Dimensions

上图为制动快速制动接线方式，当制动器允许以较慢的速度制动时，可将“K”处短接。
