DLTZ3系列电磁失电制动器为电磁脱离(释放),断电弹簧施压的摩擦式制动器,可实现快速停车和准确定位,能用在不断电时安全(防险)制动等场合。

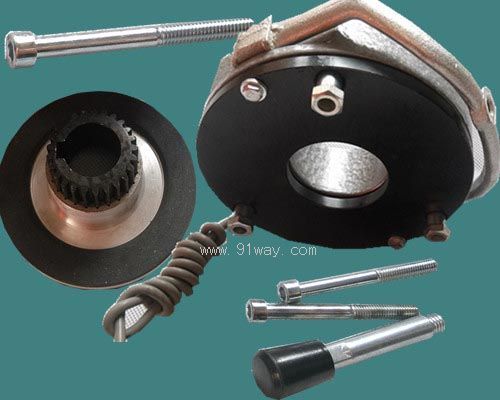

制动器由磁轭、励磁线圈、弹簧、制动盘、衔铁、齿轮套、手动释放装置、安装螺钉等零件组成。当制动器线圈通电时,线圈产生磁场使衔铁吸向磁轭,衔铁与制动盘
脱离(释放);当线圈断电时,磁通消失,衔铁被释放,弹簧施压于衔铁,将制动盘上的摩擦片压紧,从而产生制动力矩达到制动的目的。
DLTZ3系列电磁失电制动器技术参数
|
04 |
05 |
08 |
15 |
30 |
40 |
80 |
150 |
200 |
300 |
450 |
600 |
850 |
2000 |
额定制动力矩Me(Nm) |
4 |
5 |
7.5 |
15 |
30 |
40 |
75 |
150 |
200 |
300 |
450 |
600 |
850 |
2000 |
励磁功率P20℃(W) |
25 |
35 |
50 |
60 |
80 |
110 |
130 |
150 |
150 |
200 |
200 |
210 |
340 |
400 |
接通时间T1(ms) |
60 |
63 |
87 |
110 |
140 |
152 |
165 |
214 |
252 |
303 |
359 |
385 |
435 |
495 |
断开时间T2(ms) |
50 |
55 |
75 |
95 |
120 |
130 |
140 |
180 |
210 |
250 |
270 |
285 |
320 |
375 |
励磁电压DC(V) |
99 |
170 |
允许最高转速n(min) |
3000 |
注: 图一为05-150规格手动释放形式, 图二为200以上螺钉释放形式。
下表中"δ"值为正常工作气隙
|
d1 |
d2 |
d3 |
d4 |
d5 |
d6 |
d |
L1 |
L2 |
L3 |
L |
h1 |
h2 |
h |
b |
δ |
DLTZ3-04 |
84 |
72 |
61 |
|
3*M4 |
8 |
12 |
40 |
9 |
1.8 |
18 |
98 |
53 |
13.8 |
4 |
0.2 |
DLTZ3-05 |
101 |
90 |
78 |
53 |
3*M5 |
10 |
14.8 |
47.2 |
25 |
2 |
20 |
104 |
59 |
16.2 |
5 |
0.2 |
DLTZ3-08 |
117 |
105 |
93 |
65 |
3*M5 |
10 |
19.8 |
54.3 |
31 |
3 |
20 |
124 |
71 |
21.6 |
6 |
0.3 |
DLTZ3-15 |
127 |
114 |
98 |
65 |
3*M6 |
10 |
24.8 |
60 |
36 |
3 |
25 |
126 |
73 |
28.1 |
8 |
0.4 |
DLTZ3-30 |
147 |
133 |
118 |
80 |
3*M6 |
10 |
29.5 |
60 |
36 |
3 |
30 |
134 |
83 |
32.8 |
8 |
0.4 |
DLTZ3-40 |
166 |
150 |
131 |
90 |
3*M8 |
12 |
29.5 |
62 |
39 |
3 |
30 |
162 |
96 |
32.8 |
8 |
0.5 |
DLTZ3-80 |
187 |
170 |
151 |
104 |
3*M8 |
12 |
39.5 |
75.2 |
48 |
3 |
30 |
175 |
105 |
42.8 |
12 |
0.5 |
DLTZ3-150 |
222 |
202 |
181 |
120 |
4*M10 |
12 |
44.5 |
90.2 |
58 |
3.5 |
35 |
232 |
130 |
47.8 |
12 |
0.6 |
DLTZ3-200 |
265 |
244 |
220 |
150 |
4*M10 |
|
49 |
103 |
|
3.5 |
40 |
|
|
52.8 |
14 |
0.6 |
DLTZ3-300 |
310 |
280 |
248 |
155 |
4*M12 |
|
59 |
118 |
|
3.5 |
50 |
|
|
63.4 |
18 |
0.8 |
DLTZ3-450 |
330 |
300 |
268 |
165 |
4*M12 |
|
65 |
128 |
|
3.5 |
56 |
|
|
69.4 |
18 |
0.8 |
DLTZ3-600 |
380 |
350 |
305 |
180 |
4*M16 |
|
64 |
133 |
|
4 |
56 |
|
|
68.4 |
18 |
0.8 |
DLTZ3-850 |
422 |
390 |
350 |
195 |
6*M16 |
|
68 |
134 |
|
4 |
62 |
|
|
72.4 |
18 |
0.8 |
DLTZ3-2000 |
580 |
550 |
510 |
350 |
8*M16 |
|
80 |
140 |
|
7.5 |
62 |
|
|
85.4 |
22 |
1.2 |
使用说明:
该制动器属干式,必须在无油状态下工作,以免影响力矩;制动器在安装时通过安装安装螺钉调整到规定δ值,然后将空心螺栓旋出锁紧电机的后盖端或设备的固定板;该制动器应水平安装;制动器δ值不能超过最大工作气隙,否则应重新调整δ值到规定值。
1.电机端盖5.手动释放装置9.弹簧
2.齿轮套6.衔铁10.风罩
3.制动盘7.磁轭组件11.风叶
4.空心螺栓8.安装螺钉
DLTZ3系列电磁失电制动器
