产品名称：

YE-75,100,150膜盒压力表

型号规格：

放大图片

产品类别：

常规产品 -- 仪器仪表 -- 压力表

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13901609058

91way@163.com

更多分享

产品简介：

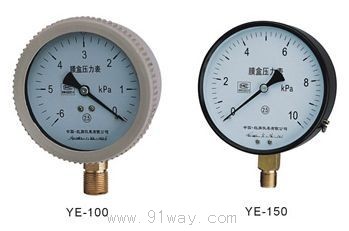

（点击小图查看大图）

YE-75,100,150膜盒压力表产品详细说明：

YE-75、100、150膜盒压力表适用于测量对铜合金不起腐蚀作用，无爆炸危险的微压和负压。气体广泛应用于锅炉通风和气体管道等设备上，本仪表可以就地安装并现场指示。

YE-75膜盒压力表具有体积小等特点，已批量出口日本等国家。

YE-75,100,150膜盒压力表主要技术指标
标度范围、精确度等级及重量

型号	标度范围 kPa			精确度等级基本误差限±%	重量kg
	正压	负压	正负压
YE-75 YE-100 YE-150	0～1.6 0～2.5 0～4 0～6* 0～10* 0～16* 0～25* 0～40*	-1.6～0 -2.5～0 -4～0 -6～0 -10～0 -16～0 -25～0 -40～0	-0.8～+0.8 -1.2～+1.2 -2～+2 -3～+3 -5～+5 -8～+8 -12～+12 -20～+20	2.5	0.5

注：YE-75、100仅生产带*规格
工作位置、环境：仪表垂直安装，工作环境温度-25～55℃，相对湿度不大于80%，并且周围空气中不含有腐蚀仪表的有害气体。
温度影响：使用温度偏离20±5℃时，其温度附加误差不大于0.4%/10℃。

导(测)压系统及外壳等主要零件的材质

零件名称	材料牌号
接头	黄铜 HPb59-1
膜盒	锡青铜 QSn6.5-0.1
齿轮传动机构	铜 HPb59-1
表壳、罩壳	冷轧钢板 20

□结构原理
仪表由测量系统(包括接头，波纹膜盒等)，传动机构(包括拔杆机构，齿轮传动机构)，指示部件(包括指针与度盘)和外壳(包括表壳、衬圈和表玻璃)所组成。
仪表的工作原理是基于波纹膜盒在被测介质的压力作用下，其自由端产生相应的弹性变形，再经拔杆一齿轮传动机构的传动并予放大，由固定于齿轮轴上的指针逐将被测值在度盘上指示出来。

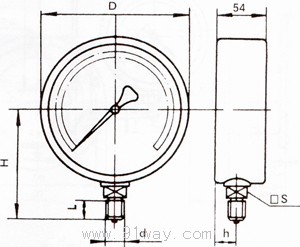

YE-75、100、150膜盒压力表外形尺寸

YE-75,100,150膜盒压力表外形尺寸

型号	D	H1	L	d	h	□S
YE-75	φ77	71	14	M16×1.5	14	□17
YE-100	φ100	90	20	M20×1.5	17	□22
YE-150	φ150	118	20	M20×1.5	17	□22

YE-75,100,150膜盒压力表（示意图）
