产品简介:
(点击小图查看大图)
Y系列一般压力表产品详细说明:
Y系列一般压力表适用于测量无爆炸危险,不结晶,不凝固及对钢合金不起腐蚀作用的液体、蒸汽和气体等介质的压力。

Y系列一般压力表主要技术指标

型号

Y-40
Y-40Z

Y-60
Y-60Z
Y-60ZT

Y-100
Y-100ZT

Y-150
Y-150ZT

Y-200
Y-250

公称直径 mm

φ 40

φ 60

φ 100

φ 150

φ 200 、φ 250

接头螺纹

M10 × 1

M14 × 1.5

M20 × 1.5

0~10;16;25

0~10;16;25;40;60

0~0.6;1;1.6;2.5;4;6

-0.1~0

-0.1~0;-0.1-0.06;0.15;0.3;0.5;0.9;1.5;2.4

使用环境条件: -40~70 ℃,相对温度不大于 85%
温度影响:不大于 0.4%/10 ℃(使用温度偏离 20 ± 5 ℃)

主要零部件材质:

零件名称

接头

弹簧管

机芯

外壳

材料牌号

铜合金 Gpb29-1 磷铜 Qsn4-0.3

磷铜 Qsn4-0.3

铜合金

钢板 0.8F

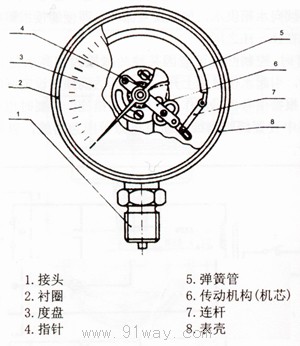

结构原理
仪表的测量系统由接头、弹簧和传动机构组成。通过指针指示仪表读数。

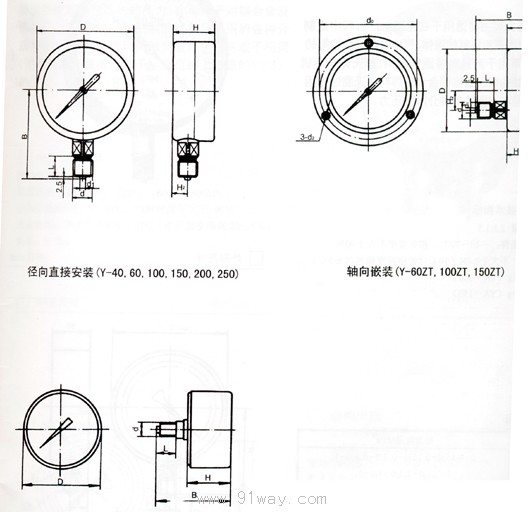

Y系列一般压力表外形图


型号

D (φ)

d

d1 (φ)

L

d0 (φ)

B

H

d2 (φ)

H1

H2

Y-40

40

M10 × 1

4

10

58

23

8.5

Y-40Z

40

M10 × 1

4

10

44

23

0

Y-60

60

M14 × 1.5

5

14

56

28

10.5

Y-60Z

60

M14 × 1.5

5

14

56

28

0

Y-60ZT

60

M14 × 1.5

5

14

72

56

28

5

24

0

Y-100

100

M14 × 1.5

6

20

90

42

16

Y-100ZT

100

M20 × 1.5

6

20

118

83

43

5.5

25

24

Y-150

150

M20 × 1.5

6

20

116

44

16

Y-150ZT

150

M20 × 1.5

6

20

165

85

45

5.5

27

35

Y-200

200

M20 × 1.5

6

20

140

46

16

Y-250

250

M20 × 1.5

6

20

170

60

Y系列一般压力表外形尺寸

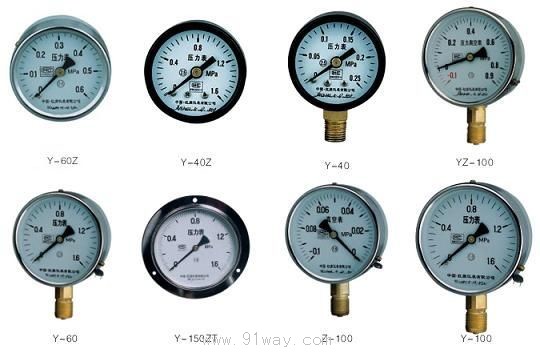

Y系列一般压力表

Y系列一般压力表
