CJX2系列交流接触器产品详细说明：

一、适用范围
CJX2（LC1-D）系列交流接触器用于交流行50/60HZ，额定工作电压至1000V，在AC-3使用类别下，额定工作电压为380V时的额定工作电流为9-330A的电路中，它主要供远距离接通及分断电路之用，并适用频繁起动机及控制电动机，也适用于与热继电器组合成电磁起动器。产品符合IEC60947-4-1，GBI4048.4标准。

二、型号及含义

三、技术参数
1、接触器的额定工作电压Ue和额定绝缘电压Ui见表。

型号Type	CJX2-9-95	CJX2-115-330
额定工作电压	220-660	220-1000
额定绝缘电压	660	1000

2、CJX2系列交流接触器的约定发热电流，在AC-3使用类别下的额定工作电流Le及可控电动机的最大功率见表

型号Type	CJX2-9-95	CJX2-115-330
额定工作电压	220-660	220-1000
额定绝缘电压	660	1000

2、接触器的约定发热电流，在AC-3使用类别下的额定工作电流Le及可控电动机的最大功率见表

型号	约定发热电流（A）	额定工作电流			可控电动机功率
		380V	660V	1000V	380V	660V	1000V
CJX2-9	20	9	6.6		4	5.5
CJX212	20	12	8.9		5.5	7.5
CJX216	32	16	10.6		7.5	9
CJX225	40	25	18		11	15
CJX232	50	32	21		15	18.5
CJX240	60	40	34		18.5	30
CJX250	80	50	39		22	33
CJX263	80	63	42		30	37
CJX280	125	80	49		37	45
CJX295	125	95	49		45	45
CJX2115	200	115	65	40	55	80	65
CJX2150	200	150	80	50	75	100	65
CJX2185	275	185	95	65	90	110	100
CJX2225	275	225	115	80	110	129	100
CJX2265	315	265	150	95	132	160	147
CJX233	380	330	185	115	160	220	160

3、接触器的寿命见表

型号	操作频率	机械寿命	AC-3电寿命
CJX2-9～25	1200	100	100
CJX2-32～40	600	800	80
CJX2-50～63			60
CJX2-80～95		600
CJX2-115～150		1000	120
CJX2-185～225		600	100
CJX2-265～330			80

4、控制线圈的工作电压范围：（0.85-1.1）US

5、辅助触头的基本参数见表.

使用类别	AC-15	DC-13
额定绝缘电压	660
额定工作电压	380	200
约定发热电流	10
额定工作电流	0.95	0.15
控制容量	360VA	33W

6、线圈控制电压及功率见表.

型号	控制电压	控制容量
		起动	吸合VA
CJX2-9～16	24、36、48、110、127、220、380	60	7
CJX2-25～32		90	7.5
CJX2-40～95		200	20
CJX2-115～150	110、127、220、380	660	54
CJX2-185～225		966	66
CJX2-265	110、127	720	10
CJX2-330	220、380	840	12

型号	Amax	Bmax	Cmax	Dmax	a	b	￠
CJX2-9	47	76	82	112	35±0.31	50±0.31	4.5
CJX2-12			87	117		60±0.37
CJX2-16
CJX2-25	57	86	95	126	40±0.31	50±0.31	4.5
CJX2-32			100	131		60±0.37
CJX2-40	77	129	116	145	40±0.5	105±0.7	6.5
CJX2-50
CJX2-63
CJX2-80	87	129	127	157	40±0.5	105±0.7	6.5

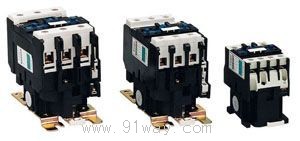

CJX2系列交流接触器
