YTT-150型差动远传压力表产品详细说明：

用途说明：
YTT-150型差动远传压力表是二线制本质安全型防爆仪表，用于测量对铜及其合金不起腐蚀作用的液体、气体和蒸汽的压力。仪表带上阻尼器后，可测量脉动、冲击、突然卸荷介质的压力。带上隔膜部分后，可测量大粘度、有腐蚀性介质的压力。本仪表除就地进行压力指示外，还连续输出与被测压力信号成线性的4~20mA直流信号。可以与DDZ-Ⅲ电动单元组合仪表中的显示、记载、调节仪表联用，组成自动记录、调节、控制等系统。适用于石油化工、冶金、电站、轻工业等部门使用。
本仪表符合GB3836.4-83《爆炸性环境用防爆电器设备本质安全型电路和电气设备“！” 》有关要求，并经防爆检验单位鉴定取得防爆合格证书。

主要技术指标：

1、测量范围：见型号规格表
2、输出信号：4~20mADC.二线制
3、精度等级：1.6级
4、负载电阻：250Ω~350Ω
5、防爆标志：ibⅡCT5
6、供电电源：直流24V+10%、-15%（本质安全型经ISB5362-1006、5362-2006型安全供电）。
7、工作环境：
(1)温 度：-10~+55℃
(2)相对湿度：≤85%
(3) 外磁场： ≤5奥斯特
注：1.产品分为基型，带阻尼器型“Z”，带隔膜型“G”（与介质接触部分材料为IGr8Ni9ti和P2611混炼）、作本质安全型使用时由CI系列ISB安全栅供电，作普通型使用时由配电器供电。

型号规格表：

产品名称及型号		输出信号 与负载电阻	测量范围 MPa	精确度 %
差动远 传压力表	耐震差动 远传压力表
YTT-150A	YTT-150A-Z	0-10mADC ≤1KΩ	-0.1～0.3;-0.1～0.5; -0.1～0.9;-0.1～1.5 -0.1～2.4; 0～0.16;0～0.25;0～0.4;0～0.6; 0～1.0;0～1.6;0～2.5;0～4.0;0～6.0; 0～10;0～16;0～25;0～40;0～60	± 1.6
YTT-150	YTT-150-Z	4-20mADC ≤250Ω

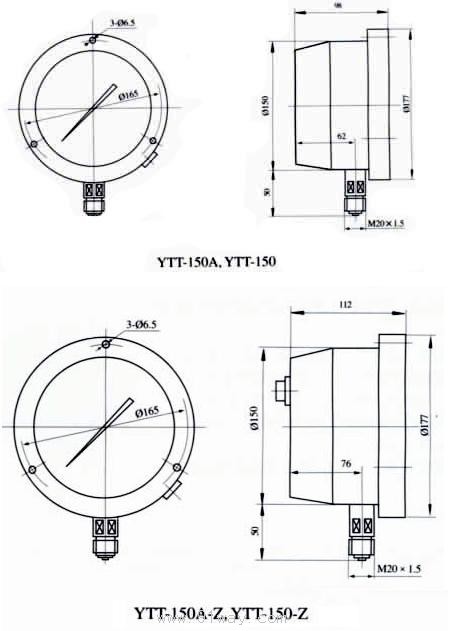

外形尺寸：

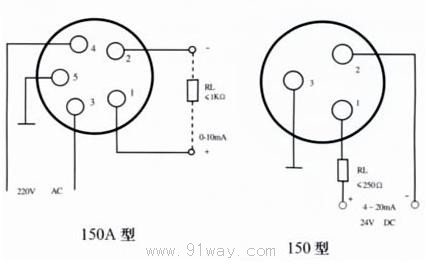

端子接线示意图：
