DPT系列二爪后拉式油压卡盘

型号规格：

放大图片

产品类别：

常规产品 -- 五金工具 -- 卡盘

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13371811002

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

DPT系列二爪后拉式油压卡盘产品详细说明：

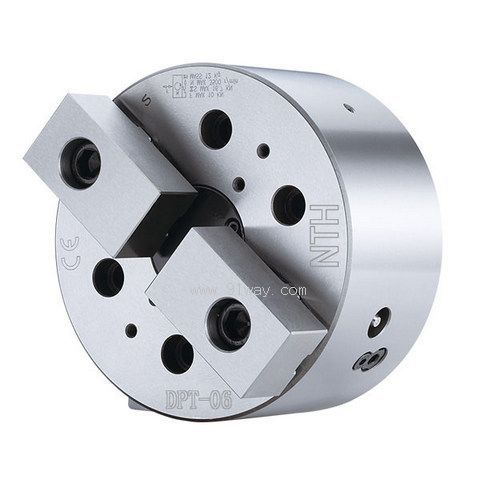

DPT系列二爪后拉式油压卡盘采用斜柱后拉式结构，精度高，夹紧力大。卡盘工作时，由斜柱的后拉将工件拉向定位面再进行夹紧，从而保证了径向尺寸和轴向尺寸的精度。本卡盘适合于夹持异型工件，尤其是对垂直度和平行度有要求的工件。
注：此型卡盘祇能做外径夹持，夹持尺寸变换时，须更换软卡爪。

尺寸单位/Size unit: mm

规格 Spec 型号 Model	楔心行程 Plunger stroke mm	爪行程直径 Jaw stroke Dia. mm	容许油压缸推力 Max.D.B.Pull KN(kgf)	最大夹持力 Max clamping force KN(kgf)
DPT-06A5	15	7.8	6(610)	16.7(1700)
DPT-08A5	20	10.3	10.7(1090)	30(3060)
DPT-08A6	20	10.3	10.7(1090)	30(3060)
DPT-10A6	20	10.3	14(1430)	40(4080)
DPT-10A8	20	10.3	14(1430)	40(4080)

规格 Spec 型号 Model	最高转速 Max RPM	最大使用压力 Max.pressure Mpa(Kgf/cm²)	惯性矩 I kg*m²	重量 Weight Kg
DPT-06A5	3500	1.7(17)	0.06	14
DPT-08A5	3000	1.5(15)	0.14	26
DPT-08A5	3000	1.5(15)	0.14	24
DPT-10A6	2500	1.3(13)	0.36	50
DPT-10A8	2500	1.3(13)	0.36	49

规格 Spec 型号 Model	A	B	C(H6)	D	D1	E	E1	F	G max	G min	H	J	K	L1	L2 Min
DPT-06A5	165	88	140	104.8	82.56	5	15	35	30	15	35	32	55	13	8
DPT-08A5	210	100	170	133.4	82.56	5	23	45	27	7	38	37	75	17	9
DPT-08A5	210	100	170	133.4	106.38	5	17	45	27	7	38	37	75	17	9
DPT-10A6	254	110	220	171.4	106.38	5	25	55	31	11	41	48	85	19	9
DPT-10A8	254	110	220	171.4	139.72	5	18	55	31	11	41	48	85	19	9

规格 Spec
型号 Model

DPT-06A5

M16

6-M10

4-M6

3-M5

6-M10

DPT-08A5

M20

6-M12

6-M10

4-M10

3-M6

6-M12

DPT-08A5

M20

6-M12

4-M6

4-M10

3-M6

6-M12

DPT-10A6

M24

6-M16

6-M12

4-M10

3-M6

6-M14

100

DPT-10A8

M24

6-M16

4-M8

4-M10

3-M6

6-M14

100

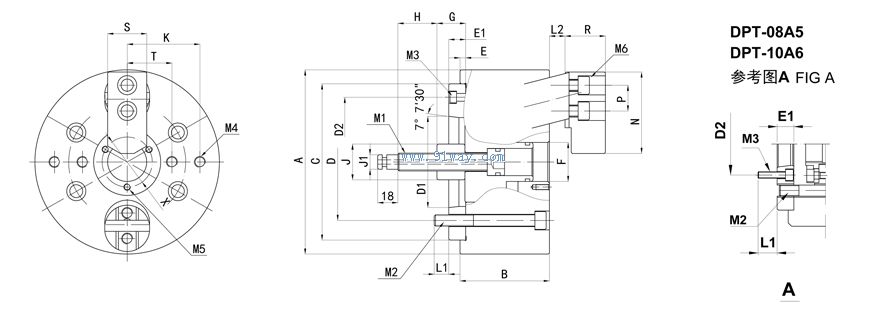

DPT系列二爪后拉式油压卡盘（示意图）
