产品名称：

VP系列中实立式夹头

型号规格：

VP系列中实立式夹头

产品类别：

常规产品 -- 五金工具 -- 卡盘

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13371811002

更多分享

产品简介：

（点击小图查看大图）

VP系列中实立式夹头产品详细说明：

VP系列中实立式夹头是立式固定中实动力夹头，可应用于钻床，铣床或加工中心机使用，夹头有二爪及三爪两种。
VP-200型式所配对之夹头规格及寸法与TL型式相同。
VP-300型式所配对之夹头规格及寸法与T型式相同。

尺寸单位/Size unit: mm

规格 Spec 型号 Model	活塞面积 Piston area cm2 押侧Extend	活塞面积 Piston area cm2 拉侧Retract	爪行程直径 Jaw stroke mm	最高使用压力 Max Pressure Mpa(Kgf/cm2)	重量 Weight Kg
VP-204	28	24.9	6.4	2.1(21)	7.1
VP-304	28	24.9	6.4	3.1(31)	7.9
VP-205	28	24.9	6.4	2.3(23)	10.2
VP-305	28	24.9	6.4	3.5(35)	10.6
VP-206	63.1	53.5	8.5	2.4(24)	18.3
VP-306	63.1	53.5	8.5	3.6(36)	19.3
VP-208	103.4	90.8	8.8	2.0(20)	31.6
VP-308	103.4	90.8	8.8	3.0(30)	33.6
VP-210	153.1	133.5	8.8	1.6(16)	52.8
VP-310	153.1	133.5	8.8	2.3(23)	54.5
VP-212	177	153	10.6	2.0(20)	117
VP-312	177	153	10.6	2.8(28)	119
VP-215	292	275	16	2.6(26)	160
VP-315	292	275	16	3.1(31)	165
VP-318	292	275	16	3.1(31）	181

规格 Spec 型号 Model	A	B	C	D H7	E	F	G	H	J	K	L	M
VP-204	110	146	130	30	4.5	12	23	26	52	92	9	PT1/4
VP-304	110	146	130	30	4.5	12	23	26	52	92	9	PT1/4
VP-205	135	146	130	30	4.5	12	23	26	55	95	9	PT1/4
VP-305	135	146	130	30	4.5	12	23	26	55	95	9	PT1/4
VP-206	169	178	160	40	5	12	25	30	74	125	11	PT1/4
VP-306	169	178	160	40	5	12	25	30	74	125	11	PT1/4
VP-208	210	205	186	40	5	14	29	30	85	140	11	PT3/8
VP-308	210	205	186	40	5	14	29	30	85	140	11	PT3/8
VP-210	254	248	225	50	5	17	32	30	89	176	13	PT3/8
VP-310	254	248	225	50	5	17	32	30	89	176	13	PT3/8
VP-212	304	375	340	110	5	23	37	30	106	206	18	PT3/8
VP-312	304	375	340	110	5	23	37	30	106	206	18	PT3/8
VP-215	381	400	376	130	10	25	40	30	114	228	22	PT3/8
VP-315	381	400	376	130	10	25	40	30	114	228	22	PT3/8
VP-318	450	400	376	130	10	25	40	30	114	228	22	PT3/8

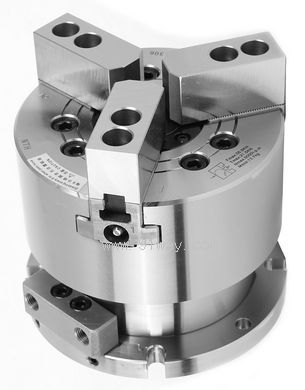

VP系列中实立式夹头

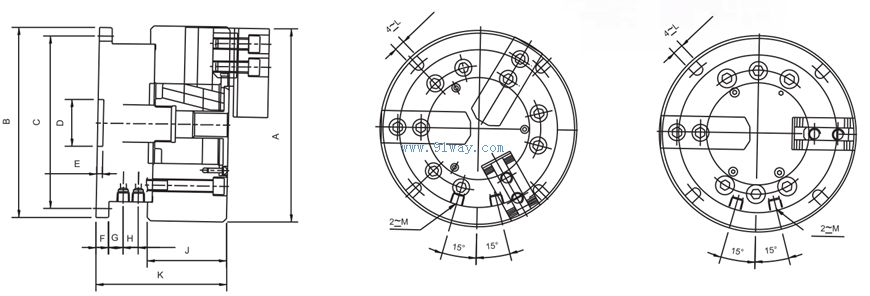

VP系列中实立式夹头（示意图）
