产品名称：

DLM4系列微型单片电磁离合器

型号规格：

放大图片

产品类别：

常规产品 -- 机械传动 -- 电磁离合器

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13371811002

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

DLM4系列微型单片电磁离合器产品详细说明：

DLM4系列微型单片电磁离合器

DLM4系列干式多片电磁离合器用于机械传动系统中,通过直流电源(一般为24伏)控制而成自动执行元件。它能在主动部分快速结合或分离,制动，换向，变速及定位等动作。因其体积小，接通和断开时间很短。空转力矩小，还特别适合于需要操作频率小的场合，迅速地完成力矩的传递或分离，故可广泛地应用于自动化程度较高的数控，仿形系统和其它机械结构中。

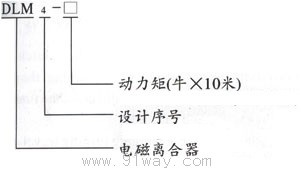

型号	规格	动力矩 (牛×10米)	空转力矩 (牛×10米)	接通时间 (秒)	断开时间 (秒)	额定电压 (伏)	线圈消耗功率 (瓦)	磨擦片许用相对转达速 (转/分)	备注
DLM4	2.5	2.5	0.025	0.10	0.03	DC24	17	3500	无电刷、滑环
	5	5	0.050	0.14	0.04		26	3000
	10	10	0.10	0.16	0.06		41	3000
	16	16	0.16	0.18	0.08		48	2500
	25	25	0.25	0.20	0.10		52	2000

外型及安装尺寸
尺寸/型号	DLM4-2.5	DLM4-5	DLM4-10	DLM4-16	DLM4-25
D1	Φ100	Φ115	Φ135	Φ150	Φ170
D2	Φ85	Φ100	Φ115	Φ125	Φ145
D3	Φ75H9	Φ85H9	Φ95H9	Φ105H9	Φ120H9
d	Φ25H8	Φ30H8	Φ40H8	Φ45H8	Φ50H8
b	8H9	8H9	12H9	14H9	16H9
H	27.6H12	32.6H12	42.9H12	48.3H12	53.6H12
L1	50	55	62	67	72
L2	46.5±0.3	50.5±0.3	55.5±0.3	60.5±0.3	66±0.3
E	100	104	110	116	122
E1	95	99	105	111	117
a	4	5	5.5	7	8
c	2.5	2.5	3	3.5	4
M	3-M4	3-M5	3-M6	3-M8	3-M10
δ	0.2±0.05	0.25±0.05	0.3±0.05	0.2±0.05	0.35±0.05

DLM4湿式多片电磁离合器外形尺寸和线圈参数

型号	规格	最大外径 (毫米)	最大轴向尺寸 (毫米)	线圈(直流24伏)
型号	规格	最大外径 (毫米)	最大轴向尺寸 (毫米)	线径 (毫米)	匝数	电阻值20℃ (欧)
DLM4	2.5	100	50	0.35	900	29
	5	115	55	0.4	800	22
	10	135	62	0.5	700	15
	16	150	67	0.57	650	12.2
	25	170	72	0.6	600	11.5

规格型号	额定动力矩 (N.m)	空载力矩 ≤(N.m)	接通时间 ≤(s)	断开时间 ≤(s)	额定电压 (DC V)	线圈消耗功率(20℃)(W)	允许最高转速(R/Min)
DLM4-2.5	25	010	0.10	0.09	24	16.5	3500
DLM4-2.5	50	0.20	0.14	0.04	24	20.5	3000
DLM4-10	100	0.30	0.16	0.06	24	28.5	3000
DLM4-16	160	0.8	0.20	0.10	24	48	3000
DLM4-25	250	1.2	0.27	0.15	24	53	2500
DLM4-40	400	2.0	0.35	0.20	24	62	2200
DLM4-80	800	4.0	0.35	0.20	24	79	2000

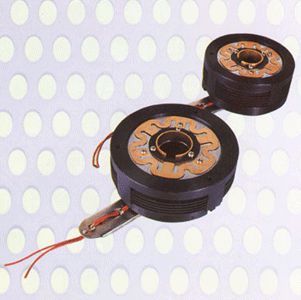

DLM4系列微型单片电磁离合器（示意图）
