产品名称：

DHD15系列单片电磁制动器

型号规格：

DHD15系列单片电磁制动器

产品类别：

常规产品 -- 机械传动 -- 电磁制动器

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13371811002

更多分享

产品简介：

（点击小图查看大图）

DHD15系列单片电磁制动器产品详细说明：

DHD15系列单片电磁制动器可用于各类机械传动系统中、起制动、保持、定位、高频运转作用。制动稳定性好，使用寿命长，安装形式丰富，调整方便。

DHD15系列单片电磁制动器技术参数

型号	DHD15-5	DHD15-10	DHD15-20	DHD15-40	DHD15-80	DHD15-160
额定静力矩(N.m)	5	10	20	40	80	160
功率20度时不大于W	12	15	22	25	50	55
接通时间不大于S	0.04	0.055	0.07	0.08	0.1	0.135
断开时间不大于S	0.02	0.04	0.055	0.06	0.075	0.1
允许最大相对转速(r/min)	7000	6000	5000	4000	3000	2500
额定直流电压(V)	24

DHD15系列单片电磁制动器外型及安装尺寸

尺寸型号	DHD15-5	DHD15-10	尺寸型号	DHD15-20	DHD15-40	DHD15-80	DHD15-160
	Φ80	Φ100	Dmax	Φ125	Φ150	Φ190	Φ230
D1	Φ72	Φ90	D1	Φ112	Φ137	Φ175	Φ215
D2H8	Φ35	Φ42	D2H8	Φ52	Φ62	Φ80	Φ100
d1	Φ46	Φ60	d	Φ100	Φ125	Φ160	Φ200
d	Φ63	Φ80	d1	Φ76	Φ95	Φ120	Φ158
Φ1	3-Φ4.1	3-Φ4.1	d2H8	Φ52	Φ62	Φ80	Φ100
Φ2	4-Φ4.5	4-Φ5.5	d3	Φ30	Φ40	Φ50	Φ60
L	23	27	Φ1	3-Φ5.2	3-Φ6.2	3-Φ8.2	3-Φ10.3
L1	18	20	Φ2	4-Φ6.2	4-Φ6.2	4-Φ8.5	4-Φ10.5
B	2	2.5	Lmax	35	38	45	57
δ	0.2~0.3	0.2~0.3	L1	22	24	26	30
C	3.5	4.3	B	3	3.5	4	5
			δ	0.2~0.4	0.3~0.5	0.3~0.5	0.3~0.5
			P	2	3	3	4
			C	5	5.5	6	7

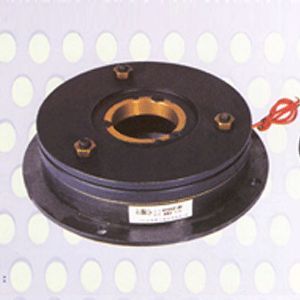

DHD15系列单片电磁制动器

DHD15系列单片电磁制动器（示意图）
