ZCQ型自吸式磁力驱动泵产品详细说明：

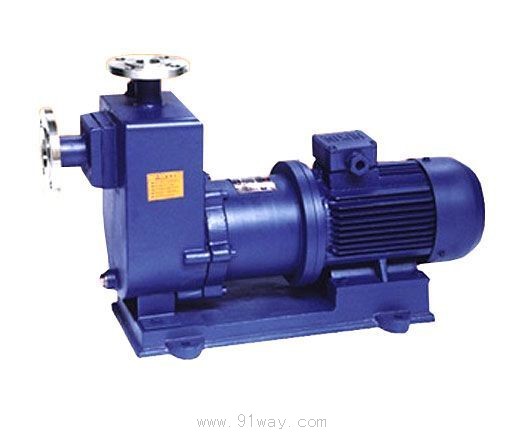

ZCQ型自吸式磁力驱动泵

概述

ZCQ型自吸式磁力泵（以下简称自吸泵）是根据众用户的要求，在CQ型磁力泵的基础上吸取国外最新技术，并经过本厂工程技术人员反复研究试验而成功的新产品，其性能达到国外同类产品九十年代先进水平。
该泵以静密封取代动密封，使泵的过流部件处于完全密封状态，彻底解决了其它泵机械密封无法避免的跑、冒、滴、漏之弊病，泵体及过流部件的材料均采用了耐腐蚀的不锈钢、钢玉陶瓷、四 氟石墨等材料制造，即有CQ型磁力驱动泵的功能，又集自吸于一身，不需底阀和引灌水，自吸高度4米。

型号意义

使用范围

ZCQ型自吸式磁力驱动泵结构紧凑、外形美观、体积小、噪音低、运行可靠、使用维修方便。可广泛应用于化工、制药、石油、电镀、食品、电影照相洗印、科研机构、国防工业等单位抽送酸、碱液、油类、稀有贵重液、毒液、挥发性液体，以及循环水设备配套、过滤机配套。特别是易漏、易燃、易爆液体的抽送，选用此泵则更为理想。 　　
因此，它是有广泛用途，我们真诚地向用户推荐这种新产品.

结构说明

1	泵体	6	前后轴承
2	止回阀	7	前后轴承
3	静环	8	内磁钢总成
4	叶 轮	9	隔离套
5	密封圈

ZCQ型自吸式磁力驱动泵性能参数

型    号	口 径		扬程 m	流量 L/min	电机功率 KW	转速 r/min	电压 V	自吸性能 m/3分
	进口	出口
ZCQ20-15-115	20	15	12	30	0.37	2900	380/220	3
ZCQ25-20-115	25	20	15	110	1.1	2900	380	4
ZCQ32-25-115	32	25	15	110	1.1	2900	380	4
ZCQ32-25-145	32	25	25	110	1.1	2900	380	4
ZCQ40-32-132	40	32	20	180	2.2	2900	380	4
ZCQ40-32-160	40	32	32	180	4	2900	380	4
ZCQ50-40-145	50	40	25	240	4	2900	380	4
ZCQ50-40-160	50	40	32	220	4	2900	380	4
ZCQ65-50-145	65	50	25	280	5.5	2900	380	4
ZCQ65-50-160	65	50	32	450	7.5	2900	380	4
ZCQ80-65-125	80	65	20	800	7.5	2900	380	4
ZCQ80-65-160	80	65	32	800	15	2900	380	4
ZCQ100-80-160	100	80	32	1500	22	2900	380	4
注：泵体材质不锈钢（1Cr18Ni9Ti），以上各种规格均可配防爆电机。
