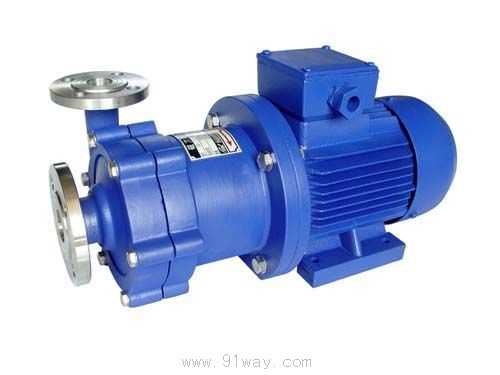

CQ型磁力驱动泵产品详细说明：

CQ型磁力驱动泵是将永磁联轴器的工作原理应用于离心泵的新产品，主要材料有不锈钢、增强聚丙稀，工程塑料。设计合理、工艺先进，具有全密封、无泄漏、耐腐蚀的特点，其性能达到国外同类产品的先进水平。
磁力泵以静密封取代动密封，使泵的过流部件处于完全密封状态，彻底解决了其他泵机械密封无法避免的跑、冒、滴之弊病。磁力泵选用耐腐蚀、高强度的工程塑料、钢玉陶瓷、不锈钢等作为制造材料，因此它具有良好的抗腐蚀性能，并可以使被输送介质免受污染。

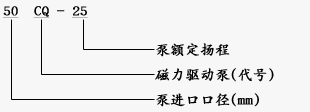

型号意义



使用范围
　　
　磁力泵结构紧凑、外形美观、体积小、噪音低、运行可靠、使用纵方便。可广泛应用于化工、制药、石油、电镀、食品、电影照相洗印、科研机构、国防工业等单位抽送酸、碱液、油类、稀有贵重液、毒液、挥发性液体，以及循环水设备配套、过滤机配套。特别是易漏、易燃、易爆液体物抽送，选用此泵则更为理想。

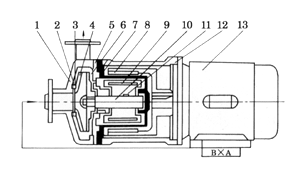

CQ型磁力驱动泵结构说明

1 泵 壳 2 静 环 3 动 环 4 叶 轮 5 密封圈 6 隔 板 7 隔离套 8 外磁钢总成 9 内磁钢总成 10 泵 轴 11 轴 套 12 联接架 13 电 机

噪 音 低：两个低噪音轴承支撑下的水泵，运转平衡，除电机微弱声响，基本无噪音。
故障率低：结构简单合理，关键部分采用国际一流品质配套，整机无故障，工作时间大大提高。
维修方便：更换密封、轴承、简易方便。
占地更省：出口可向左、向右、向上三个方向，便于管道布置安装，节省空间。

性能参数

型    号	口径		扬程 （m）	流量 （L/min）	电机功率 （KW）	转速 （r/min）	电压 （V）
	进口 （mm）	出口（mm）
10CQ-3	10	8	3	19	0.025	2900	220
14CQ-5	14	10	5	20	0.12	2900	380
16CQ-8	16	12	8	25	0.18	2900	380
20CQ-12	20	14	12	50	0.37	2900	380
25CQ-15	25	20	15	110	1.10	2900	380
32CQ-15	32	25	15	110	1.10	2900	380
32CQ-25	32	25	25	110	1.10	2900	380
40CQ-20	40	32	20	180	2.2	2900	380
40CQ-40	40	32	40	200	4	2900	380
50CQ-25	50	40	25	240	4	2900	380
50CQ-40	50	40	40	220	4	2900	380
50CQ-50	50	40	50	130	5.5	2900	380
65CQ-25	65	50	25	280	5.5	2900	380
65CQ-35	65	50	35	450	7.5	2900	380
80CQ-35	80	65	35	850	11	2900	380
80CQ-50	80	65	50	850	15	2900	380

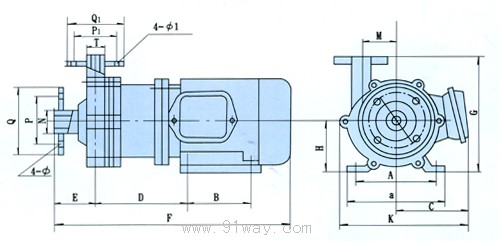

型号	A	B	C	D	E	F	G	H	J	a	K	M	N	机座 螺孔	P	P1	Q	Q1	Φ	Φ1	管 子 连 接
8CQ-1.2	63	48	45	55	38	200	105	45	15	84	80	24	16	Φ6
10CQ-3	63	48	45	55	38	200	105	45	15	84	80	24	16	Φ6
14CQ-5	90	71	95	107	53	270	120	56	16	130	130	37	18	Φ7
16CQ-8	90	70	80	125	55	320	160	65	18	115	140	40	22	Φ11
20CQ-12	100	80	105	130	59.5	340	160	73	18	130	160	65	26	Φ12
25CQ-15	125	100	140	189.5	67.5	460	205	90		160	240	71.5		Φ12	75	65	100	90	12	10	法 兰 连 接
32CQ-15	125	100	140	189.5	67.5	460	205	90		160	240	71.5		Φ12	90	75	120	100	12	10
32CQ-25	125	100	140	189.5	67.5	460	230	90		160	260	85		Φ12	90	75	120	100	12	10
40CQ-20	140	120	155	235	75	545	220	100		180	290	78.5		Φ12	100	90	130	120	14	14
40CQ-32	190	140	190	271	80	620	260	112		245	336	91		Φ12	100	90	130	120	14	14
50CQ-25	190	140	190	271	80	620	260	112		245	336	91		Φ12	110	100	140	130	14	14
50CQ-32	190	140	190	271	80	620	260	112		245	336	91		Φ12	110	100	140	130	14	14
65CQ-25	216	140	200	305	90	695	300	132		280	350	91		Φ12	130	110	160	140	14	14
65CQ-35	216	140	200	360	76	720	292	120		280	350	90		Φ12	130	110	160	140	14	14

序号	部件	材质		序号	部件	材质
1	泵壳	不 锈 钢	增 强 聚 丙 烯	6	隔离套	不锈钢、增强聚丙烯
2	叶轮			7	动环	填充聚四氟乙烯 高密度碳
3	隔板			8	轴承
4	泵轴			9	静环	高纯氧化铝陶瓷
5	磁内转子			10	密封圈	三元乙丙橡胶/氟橡胶
