1.3用途

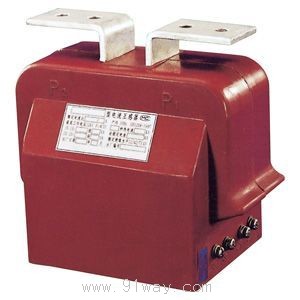

LZZBJ-10及LZZB-10型电流互感器是户内，环氧树脂浇注，全工况型产品，已装于VE-10型中置式开关柜也适用于其它开关柜中，额定频率为50Hz额定电压为10KV及以下的电力系统中作电流、电能测量和继电保护用
1.4 结构简介：本型号互感器采用环氧树脂全封闭浇注成型。体积小，重量轻，适宜于任何位置，任何方向安装，底部有四个M10螺孔供安装使用。

LZZB-10,LZZBJ-10型电流互感器的铁芯用优质冷轧硅钢片绕成环形，并经严格的热处理。二次线圈由测量级和保护级两个绕组组成。

LZZB-10,LZZBJ-10型电流互感器仅适用于户内安装，其安装地点应符合下列规定：

2.1 环境温度：最高+40℃，最低-10℃，日平均气温不超过+30℃；
2.2 海拔高度：不超过1000M；
2.3 大气条件：空气相对湿度为100（20℃），大气中无严重影响互感器的气体、蒸汽、灰尘及腐蚀性或爆炸性介质；
2.4 本系列产品为加强绝缘（全工况）型，可在潮湿、凝露及II级污秽条件下运行（单独II级污秽条件下海拔不超过3000M）。

3.1 最高工作电压：12KV
3.2 额定频率：50Hz
3.3 额定一次电流：5~1250A
3.4 额定二次电流：5A
3.5 级次组合：0.5/10P、0.2/10P

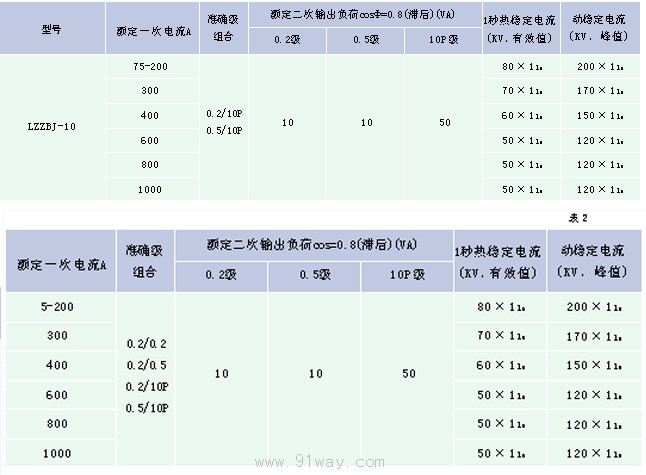

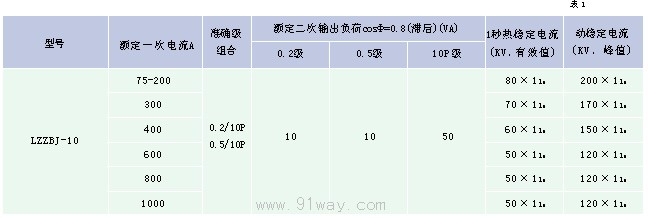

3.6 互感器的1秒额定短时热电流、额定动稳定电流及额定负荷见表1及见表2。

4.1 安装

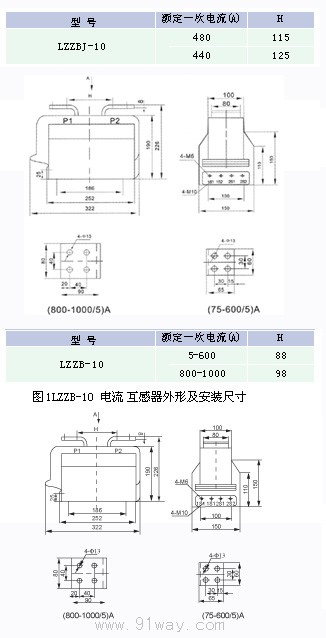

外形及安装尺寸见图1及图2。产品底部有四个M10螺孔，用于固定产品在安装过程中，不能损坏浇注体表面，应防止一次端子受机械力弯曲，接线时应擦去接触面上的防护油，以保证接触良好。
4.2 使用
使用前检查二次绕组接线，当一次电流从P1流向P2时，二次电流分别从1S1、2S1经外接负荷流向1S2、2S2运行中应注意二次绕组不得开路，否则会在二次端子产生危险的高电压。
3维护
本产品的浇注体无需特别维护，只需定期清除浇注体表面所积存的灰尘。
