JW系列（IP44）三相异步电动机产品详细说明：

JW系列三相异步电动机按国家微型电机标准设计制造，外壳采用铝合金，重量轻、外观美、噪声低，起动性能好，运行可靠维护方便等特点。采用B级绝缘、外壳防护等级为IP44，冷却方式为IC44，冷却方式为IC44，额定电压为380V，额定频率为50Hz，广泛用于钻床、小型机床、医疗器械、风机、各种机械设备等。

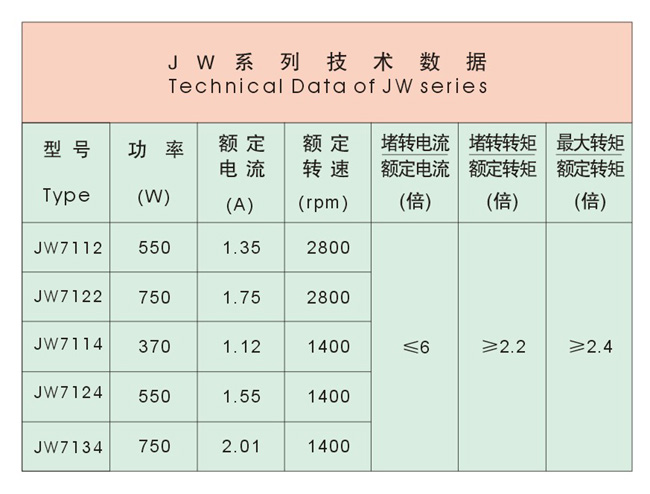

JW系列规格表

型号 Type	功率 (W)Power	型号 Type	功率 (W)Power
JW-6314	180	JW-7114	370
JW-6324	250	JW-7124	550
JW-6312	250	JW-7112	550
JW-6322	370	JW-7122	750

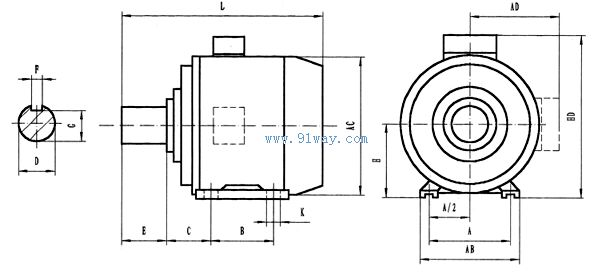

机座号	B 3安 装 尺 寸 及 公 差																			外形尺寸≤
	A	A/21)		B	C		D		E		F		G		H		K			AB	AC	AD	HD	L
	基本 尺寸	基本 尺寸	极限 偏差	基本 尺寸	基本 尺寸	极限 偏差	基本 尺寸	极限 偏差	基本 尺寸	极限 偏差	基本 尺寸	极限 偏差	基本 尺寸	极限 偏差	基本 尺寸	极限 偏差	基本 尺寸	极限 偏差	位置度 公差
40	71	35.5	±0.20	56	28	±1.0	9	+0.007 -0.002	20	±0.260	3	-0.004 -0.029	7.2	0 -0.10	45	0 -0.40	4.8	+0.300 0	Ø0.4○	90	100	90	115	150
50	80	40		63	32										50		5.8			100	110	100	125	155
56	90	45		71	36	±1.5									56	0 -0.50				115	120	110	135	170
63M	100	50	±0.25	80	40		11	+0.008 -0.003	23		4	0 -0.030	8.5		63		7	+0.360	Ø0.5○	130	130	125	165	230
71M	112	56		90	45		14		30		5		11		71					145	145	140	180	255
80M	125	62.5	±0.50	100	50		19	+0.009 -0.004	40	±0.310	6		15.5		80		10		Ø1.0○	160	165	150	200	295
90S	140	70			56		24		50		8	0 -0.036	20	0 -0.20	90					180	185	160	220	310
90L				125																				335

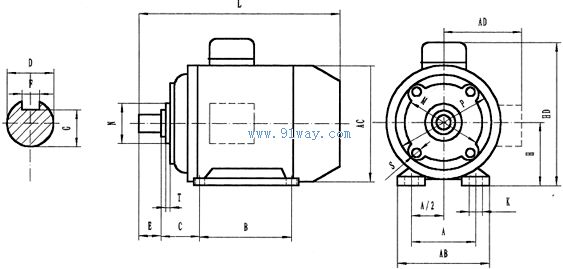

机座号	凸缘号	B 14安 装 尺 寸 及 公 差																		外形尺寸≤
		D		E		F		G		M	N		P1)	R2)		S		T		AC	AD	L
		基本 尺寸	极限 偏差	基本 尺寸	极限 偏差	基本 尺寸	极限 偏差	基本 尺寸	极限 偏差	基本 尺寸	基本 尺寸	极限 偏差	基本 尺寸	基本 尺寸	极限 偏差	基本 尺寸	位置度 公差	基本 尺寸	极限 偏差
45	FT45	9	+0.007 -0.002	20	±0.260	3	-0.004 -0.020	7.2	0 -0.10	45	32	+0.011 -0.005	60	0	±1.0	M5	Ø0.4○	2.5	0 -0.120	100	50	150
50	FT55									55	40		70							110	100	155
56	FT65									65	50		80							120	110	170
63	FT75	11	+0.008 -0.003	23		4	0	8.5		75	60	+0.012 -0.007	90							130	125	230
71	FT85	14		30		5		11		85	70		105			M6	Ø0.5○			145	140	255
80	FT100	19	+0.009 -0.004	40	±0.310	6		15.5		66	80	+0.013 -0.009	120		±1.5			3.0		165	150	295
90S	FT115	24		50		8	0 -0.036	20	0 -0.20	115	95		140			M8	Ø1.0○			185	160	310
90L																						335
注：1) P尺寸为最大极限值。 2) R为凸缘配合面至轴伸肩的距离。

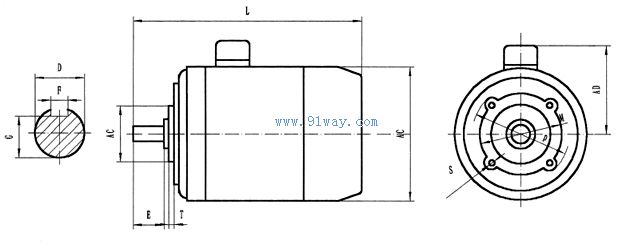

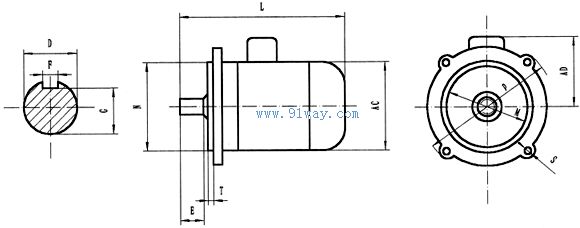

机座号	B5 安 装 尺 寸 及 公 差																			外 形 尺 寸
	D		E		F		G		M	N		P	R"		S			T		AC	AD	AE	L
	基本 尺寸	极限 偏差	基本 尺寸	极限 偏差	基本 尺寸	极限 偏差	基本 尺寸	极限 偏差	基本 尺寸	基本 尺寸	极限 偏差	基本 尺寸	基本 尺寸	极限 偏差	基本 尺寸	极限 偏差	位置度 公差	基本 尺寸	极限 偏差
63	14	+0.008	23	±0.31	4	0 -0.03	8.5	0 -0.1	115	95	+0.013 -0.009	140	0	±1.5	10	+0.36 0	Ø1.0	3	0 -0.12	130	100	-	250
71	14	+0.008 -0.003	30		5		11		130	110		160			10	+0.36 0		3.5		140	100	160	250
80	19	+0.009 -0.004	40		6		15.5		165	130	+0.014 -0.011	200			12	0.43 0				155	110	200	290
90S	24		50		8	0 -0.036	20	0 -0.2				200								175	120	220	300
90L	24		50									200								175	120	220	325

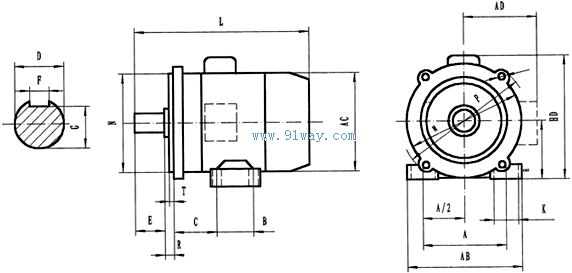

机 座 号	B34 安 装 尺 寸 及 公 差																											外 形 尺 寸
	A	A/2"		B	C		D		E		F		G		H		K		M	N		B	R		S	T		AB	AC	AE	HD	L
	基本 尺寸	基本 尺寸	极限 偏差	基本 尺寸	基本 尺寸	极限 偏差	基本 尺寸	极限 偏差	基本 尺寸	极限 偏差	基本 尺寸	极限 偏差	基本 尺寸	极限 偏差	基本 尺寸	极限 偏差	基本 尺寸	极限 偏差	基本 尺寸	基本 尺寸	极限 偏差	基本 尺寸	基本 尺寸	极限 偏差	基本 尺寸	基本 尺寸	极限 偏差
63	100	50	±0.25	80	40	±1.5	11	+0.008 -0.003	23	±0.31	4	0 -0.03	8.5	0 -0.1	63	0 -0.5	7	+0.36 0	75	60	+0.012 -0.007	90	0	±1.5	M5	2.5	0 -0.12	130	130	-	165	230
71	112	56		90	45		14		30		5		11		71				85	70		105			M6			140	140	80	170	250
80	125	62.5	±0.5	100	50		19	+0.009 -0.004	40		6		15		80		10		100	80		120			M6	3		155	155	100	190	290
90S	140	70			56		24		50		8	0 -0.036	20	0 -0.2	90				115	95	+0.013 -0.009	140			M8			175	175	110	210	300
90L				125																					M8			175	175	110	210	325
注:R为端盖凸缘配合面至轴伸肩的尺寸。

机座号

凸缘号

B 35安 装 尺 寸 及 公 差

外形尺寸≤

A

A/21)

B

C

D

E

F

G

H

K

M

N

P2)

R3)

S

T

AB

AC

AD

HD

L

基本尺寸

基本尺寸

极限偏差

基本尺寸

基本尺寸

极限偏差

基本尺寸

极限偏差

基本尺寸

极限偏差

基本尺寸

极限偏差

基本尺寸

极限偏差

基本尺寸

极限偏差

基本尺寸

极限偏差

位置度公差

基本尺寸

基本尺寸

极限偏差

基本尺寸

基本尺寸

极限偏差

基本尺寸

极限偏差

位置度公差

基本尺寸

极限偏差

90S

FF165

140

70

±0.50

100

56

±1.5

24

+0.009 -0.004

50

±0.310

8

0 -0.036

20

0 -0.20

90

0 -0.50

10

+0.360 0

Ø1.0○

165

180

+0.014 -0.011

200

0

±1.5

12

+0.430 0

Ø1.0○

3.5

0 -0.120

180

185

160

220

335

90L

125

360

注：1) 当底脚孔K为长圆孔或位置度合格时，可不考核A/2。 2) P尺寸为最大极限值。 　 3) R为凸缘配合面至轴伸肩的距离。
