JLSZVW2-10型组合互感器产品详细说明：

JLSZVW2-10型组合互感器为三相整体浇注户外式产品。适用于交流50-60Hz10kV中性点不直接接地的电力系统中，供电压、电流、电能和功率的测量用。
本系列产品采用单元件，通过V/V接线组成三相装置。
本系列产品采用瑞士进口的户外环氧树脂一次性浇注成形的全封闭、全工况、免维护产品。耐侯性强，具有较强的抗污能力，只需定期擦拭表面灰尘即可。表面爬电距大，适用于高温、高湿地区使用。
本系列产品具有抗短路能力强，能承受较大的动热稳定电流。考虑到变电站计量点到控制室距离 较远，二次阻抗较大的因素本系列产品加大了二次容量。并能满足变电站对互感器无油化、高动热稳定、大容量、复变比的要求。
本系列产品具有较强的反窃电功能，互感器的二次接线盒全部装有铅封螺钉，防止私自拆开二次接线盒窃电。二次侧引出线要求用铠装电缆。为了防止窃电分子改换铭牌窃电，该产品在出厂时，在电流互感器的本体上铸有电流变比，以利于抄表人员核实。
二、结构简介
1、JLSZVW2-10型组合互感器PT铁芯采用环型，在芯柱上套有二次绕组和一次绕组。二次绕组均绕在绝缘筒上，一次绕组首末两段最外层放有静电屏。两个绕组均为多层圆筒式，一次绕组套在二次绕组的外面，绕组之间留有绝缘。
电流互感器一次线圈和二次线圈为链形结构。铁芯采用超微晶合金，二次线圈均匀绕制在铁芯上。一次线圈采用优质软质铜带或玻璃漆包线卷制而成。
2、浇注体用螺栓固定在底座支架上。二次接线盒在下面有出线口，接线盒盖上铆有铭牌。支架上有四个螺孔供用户安装使用。支架上有专用接地螺栓。
三、技术数据（若要订产品技术数据超出下列范围可与我协商后确定）
1、产品性能符合IEC标准和GB17201-1997〈〈组合互感器〉〉；
2、额定绝缘水平：12/42/75kV；
3、额定频率为：50/60Hz；
4、允许工作在120%额定电流电压下；
5、负荷功率因数：COSφ=0.8（滞后）；
6、额定二次电流：5A
7、额定输出及动热稳定电流见产品铭牌。
四、适用范围（若要订产品适用范围超出下列范围可与我协商后确定）
1、设备种类：户外；
2、安装地点的海拔不超过1000m；
3、环境温度：-40—+40℃；
4、大气中无严重影响互感器绝缘性能的污染及浸蚀性和爆炸性介质。

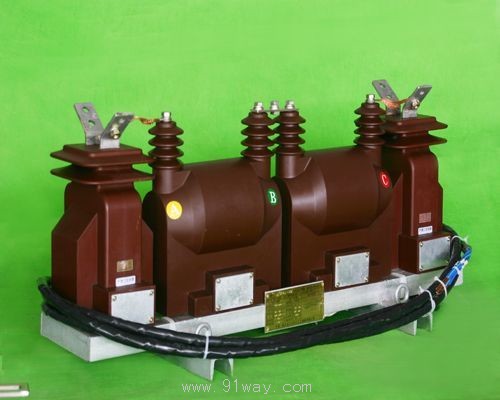

JLSZVW2-10型组合互感器
